【故障机型】iPhone6SP （64GB）

【故障现象】手机阴阳屏，开机一半亮屏一半不亮。

【故障分析】这种故障相对比较简单，6SP手机，5.5寸，屏比较大，所有它有左右两个背光。这种一半亮一半不亮多数有一个背光损坏造成。询问客户，客户说之前进过水。

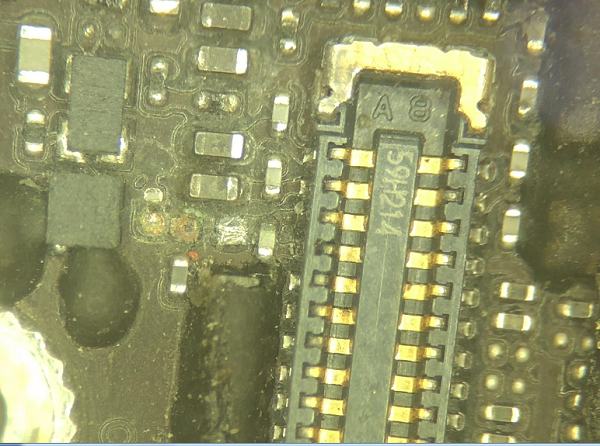

【维修过程】进水手机，进水不多。拆机观察发现保险电感FL4291已经腐蚀的很严重，轻轻一碰就掉了，而且连焊盘都已经腐蚀没了。

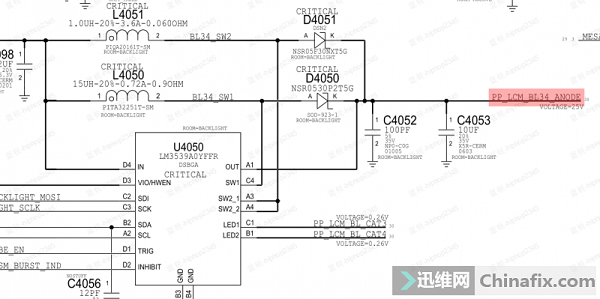

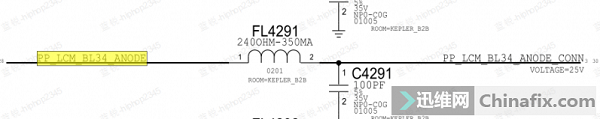

原理图中可以看出FL4291线路是背光升压的输出供电线路，由升压芯片输出给显示座子的。中间电感断线，我们补上就好。

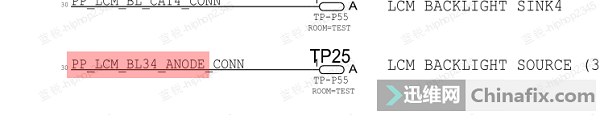

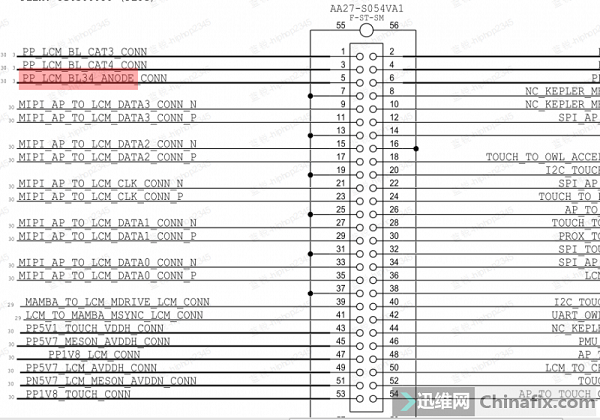

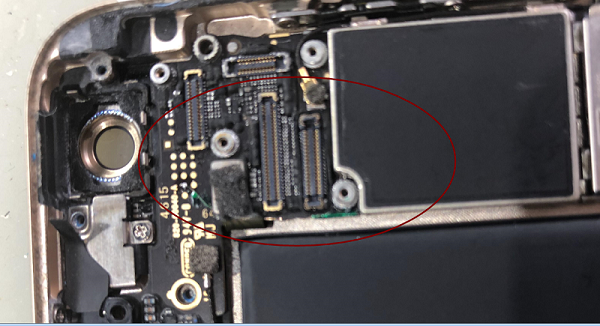

而且我们看到中间有个测试点TP25是和座子5脚直接相通的。也就是说我们直接将供电输出线路与TP25测试点相连就好。本着就近取线和方便布线的原则。我们在电容C4053飞线到TP25测试点即可。

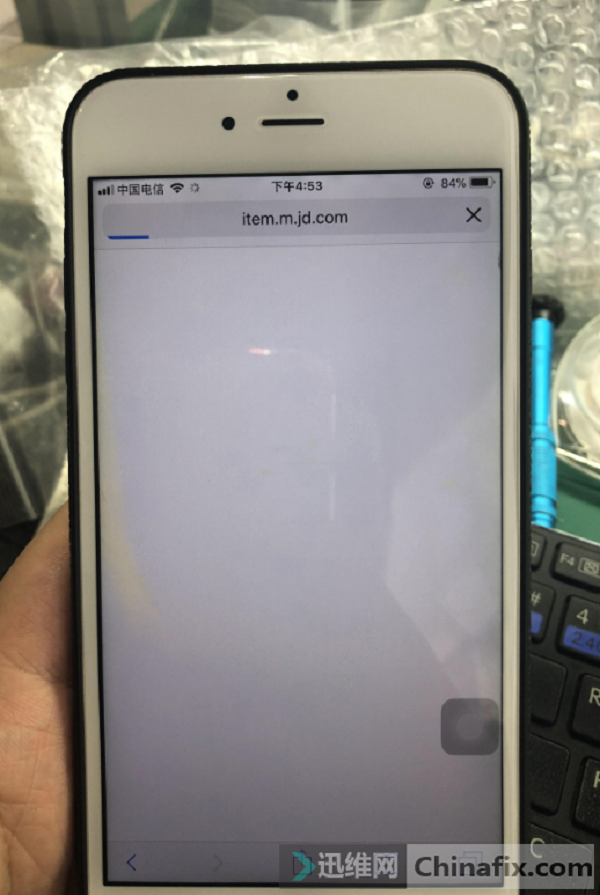

装屏开机测试，开机显示正常。维修完毕。
