iPhone6手机刷机报错9故障维修案例

手机维修资料 admin 2018-09-17 4735 次浏览 0个评论

【故障机型】iPhone6

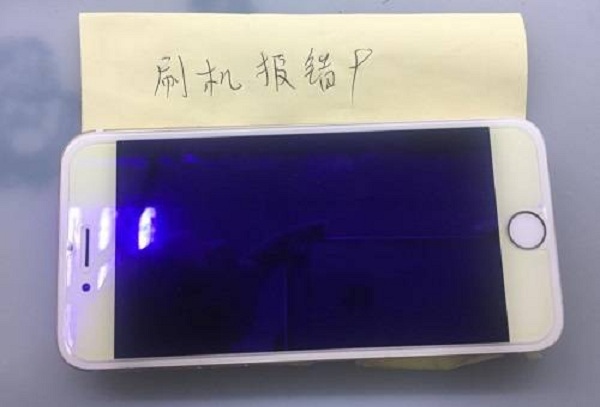

【故障现象】手机刷机报错9,客户说机子刷机的时候,刷机报错9。


【故障分析】刷机报错9,iPhone6系列比较多的是摔过的机子CPU的AR31 AP_TO_EEPROM_I2C_SCL和AP31 AP_BI_EEPROM_I2C_SDA的这2个焊点的焊盘容易断线,从而导致刷机报错9;还有一种可能的是,硬盘损坏也会刷机报错9。

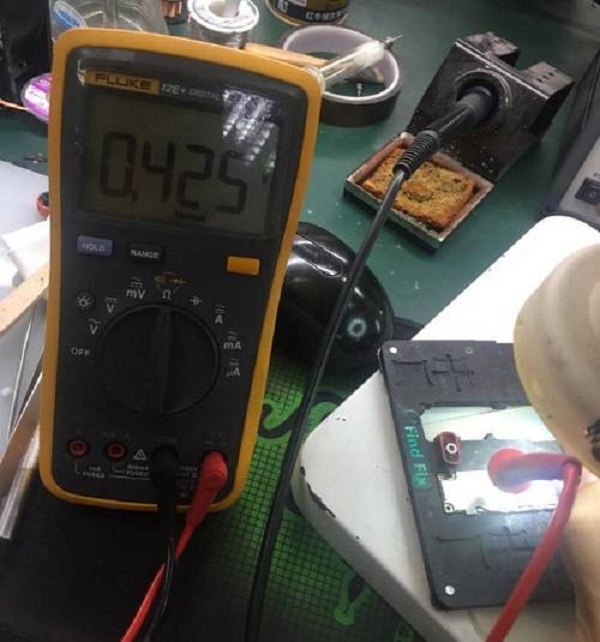

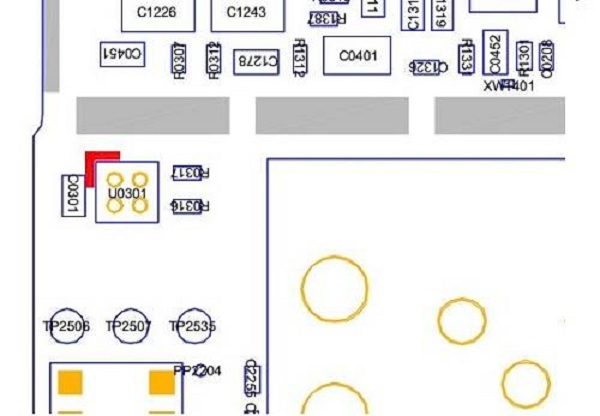

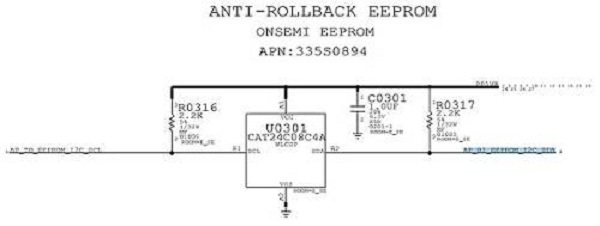

【维修过程】直接的方法就是拆下主板,我们把U0301逻辑码片上方的铁片剪开。测量一下R0316  AP_TO_EEPROM_I2C_SCL、R0317  AP_BI_EEPROM_I2C_SDA这2个信号的对地阻值,要是正常的话,都是四百多的阻值。

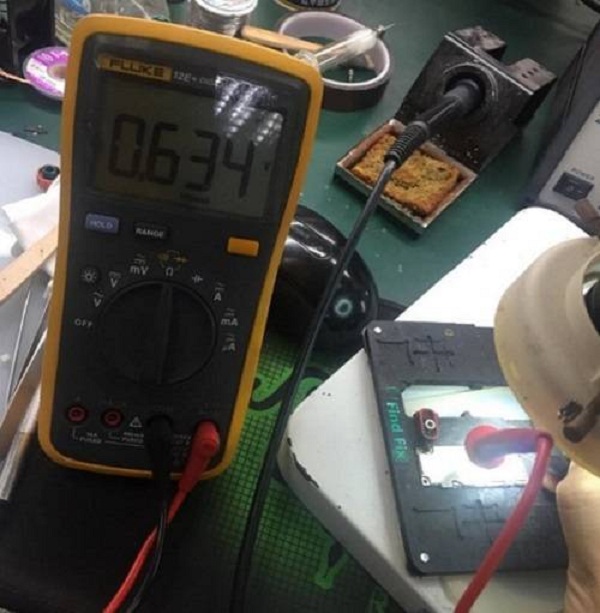

测量发现,R0316这边的对地阻值六百多,看来是通往CPU AR31的焊盘断线了。

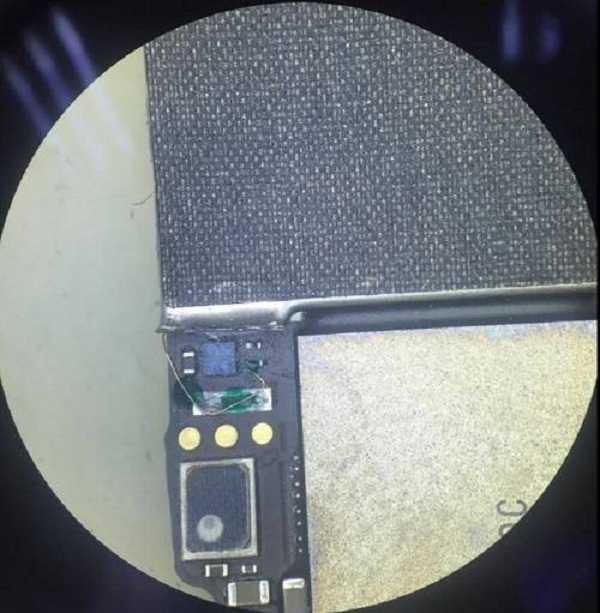

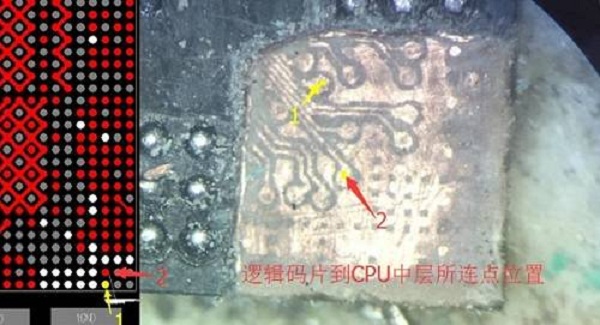

这种故障,可以拆CPU下来飞线解决,也可以把CPU刮开来飞线处理。

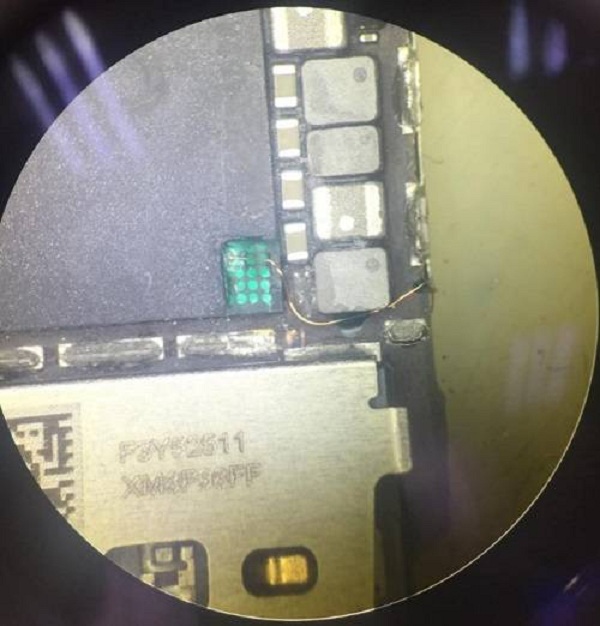

我是刮开CPU来飞线解决的。刮的时候慢点就可以了。



【维修结果】装机,开机显示恢复模式,连接电脑,用爱思助手退出恢复模式,可以直接进入系统,不用刷机了。到此,iPhone6手机刷机报错9故障维修结束!
