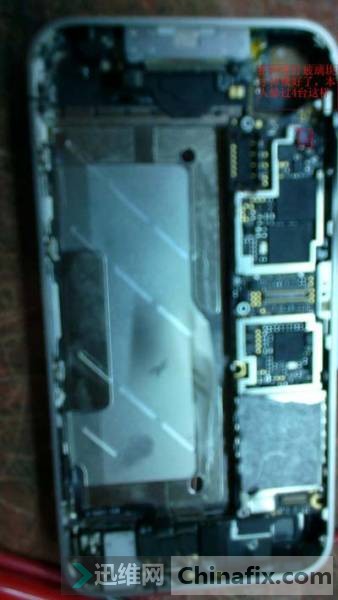

本店主要诊断苹果手机故障进行维修，客户送来的肌组织苹果4s掉进水里开不了机了，以下是本人苹果手机维修的经验，仅供参考。

开机原理
AP应用部分：电池可以给AP电源管理器U48_AP供电，电源输出1.8V_ALWAY可以送到开机触发脚，当按下开机键，在低电平触发电源控制各组电压给各个模块供电，正常供电后，CPU满足频率24M行为工作时钟。
电源为了给CPU输出复位RESET信号1.8V，CPU在会60MS内完成复位动作，当满足供电、时钟和复位后，CPU开始读取NAND FLASH（字库）内的DFU程序，并运行之，如果NAND FLASH有FA1与FA2系统，则DFU系统会在自动引导运行操作系统程序，进行开机自检，完成自检后，CPU输出开机维持信号会给电源管理芯片，在AP电源管理持续稳定的输出电压。

 RF基带部分：电池给RF电源U9_RF供电，AP电源U48工作正常后，发送RESET信号给RF电源管理芯片，同时CPU发送RADIO-ON上升沿信号给BB（基带）电源，BB电源输出各组电压给RF各IC，当BB满足供电，复位和时钟后，BB开始读取NOR FLASH内部程序，并运行之，直到开机完成，进入待机状态。

 1、电压实测：

 A4cpu的工作电压，一共有以下8组，以下任何一组电压不正常，手机不开机，无电压输出，查电源U48_AP，有电压，则A4虚焊或坏。当然，无电压的情况下，还必须检查其阻值是否正常，不正常的话，顺藤摸瓜一路查下去。

 电压                     测试点
PP1V8-SDRAM               1.8V      C218
PP1V1                     1.1V      C6
PP1V2                     1.2V      C169
PP1V8                     1.8V      C165
PP3V0_IO                  3V        C49
PPCPU_CORE                1.1V      C269
PP3V0_VIDEO               无        C26
PP1V2_SDRAM               1.2V     C162(电压由U7转换)

 2、复位RESET 1.8V TP6

3、时钟24M 0.9V R40\R41

 24MHZ时钟2路信号经R40\R41输入到CPU的A12和B12脚，正常电压是0.9V,如果R40和R41这2个电阻测试点升高成了1.5V电压，则电阻虚焊或A4虚焊。

字库硬盘供电：PP_3V0_NAND 3V C69
