机型：Hankook Q3平板   故障现象：内置无声音，外接耳机正常。

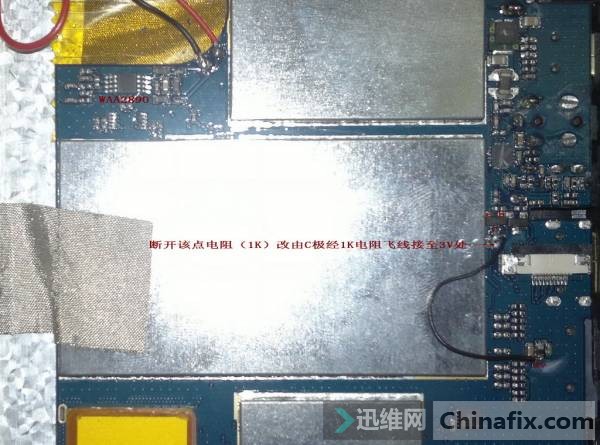

检修过程：经测内置喇叭及耳机插孔内外切换开关状态均正常，内置功放电路由IC:WAA2890功放块组成，该IC的1脚为功放块输出控制端，正常电压（内置有声音时）应为高电平，查该脚无电压产生；内外切换电路是由一PNP(1AM)管控制，该管C极直接接至IC的1脚，该脚工作电压是由上拉电阻1K处提供。确认该工作电压不正常，于是断开该点电阻（1K）改由C极经1K电阻飞线接至电路的另一3V处后故障排除。
