今天来了个二修米浪T004进水机，估计大家很少看过这款机子。看板子背光电路已经被干过了，电流有点大1A多了，随便报个价，在手机维修培训网找到电路图，开始维修。

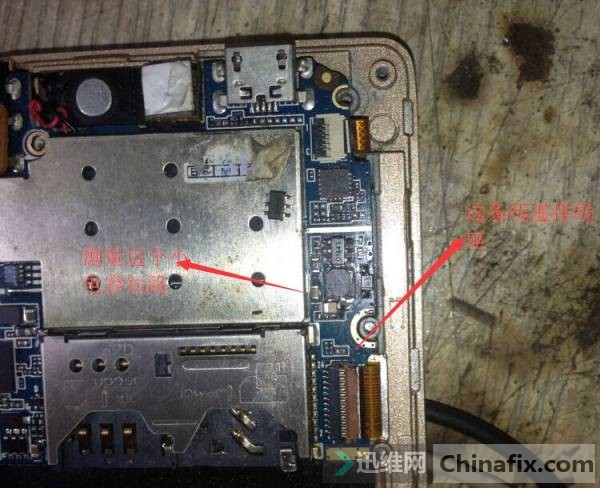

先看屏排线没有腐蚀，座子肯定也没有问题。就查背光电路。图中小电容短路。拆下来测量电容是好的，再拆升压管子。拆了升压管后，这个电容两端已经不短路了。找个料板把升压管、升压二极管、升压电容搬过来，开机测量电压，如图：

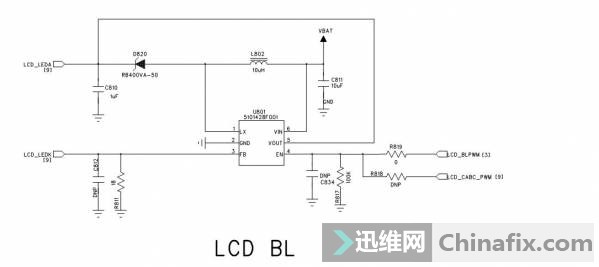

电压已经升起来了，再翻过来看。屏已经正常显示。上传一份杂牌机参考背光电路。
1脚=6脚＝VBAT
2脚＝0V接地
3脚＝0V接LED的负脚
4脚EN=2.8V
5脚＝10.76V （主板上有一个100K电阻串在LEDA和5脚之间）
看到这个背光电路，我在想上家肯定没有元件吧，不然为什么没有修好呢。
