秒杀短路漏电不开机的三星E160s

手机维修资料 admin 2015-06-01 3507 次浏览 0个评论

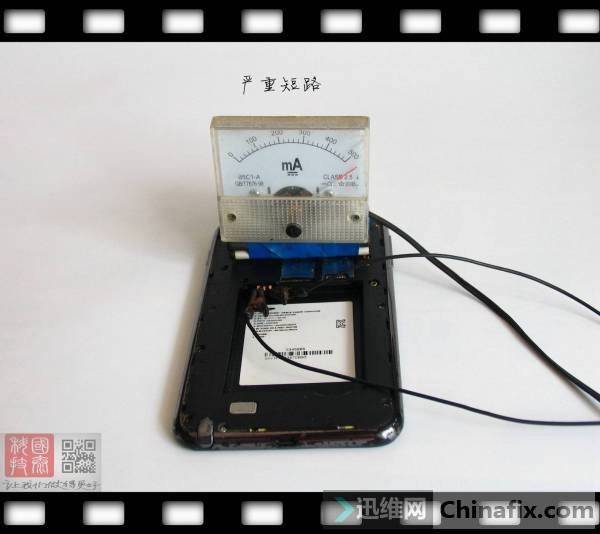

   朋友送修的三星E160s手机,也说是头天晚上充电,第二天起来就发现不开机的,到手检测了一下,翻翻智能手机维修培训网,没什么收获,开始修机,夹电,发现是夹电严重短路,

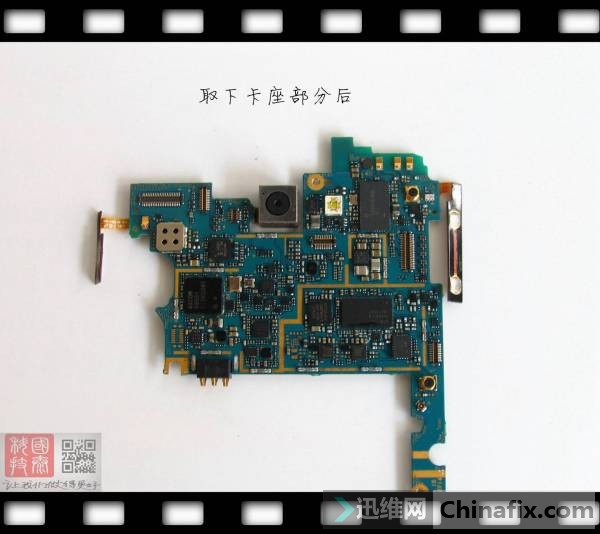

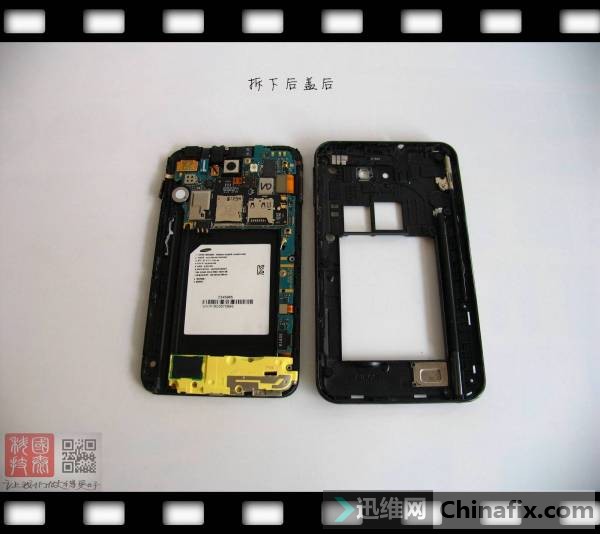

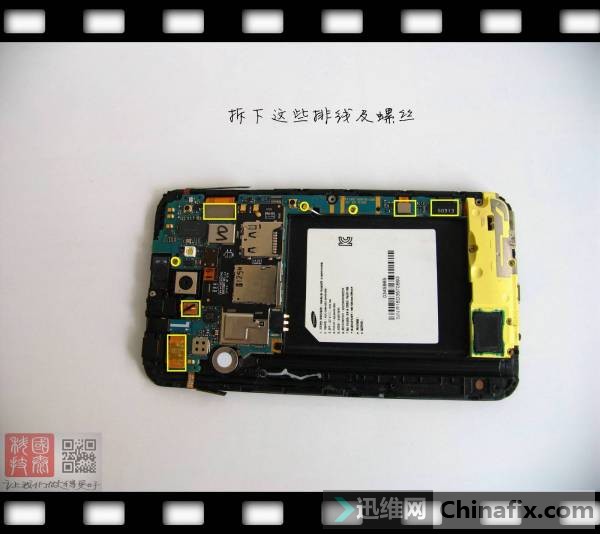

拆机

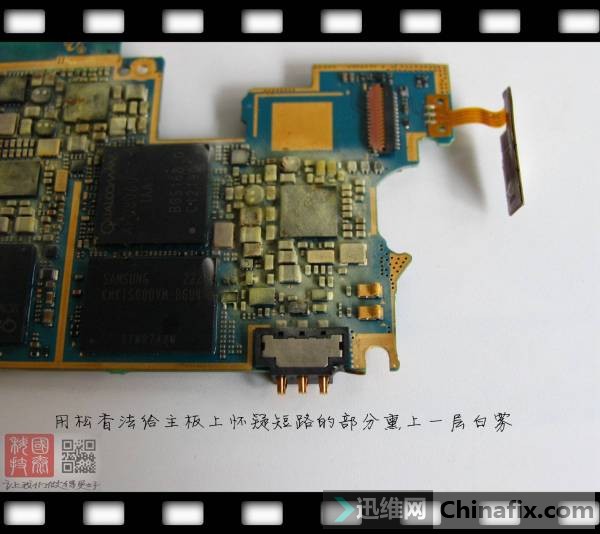

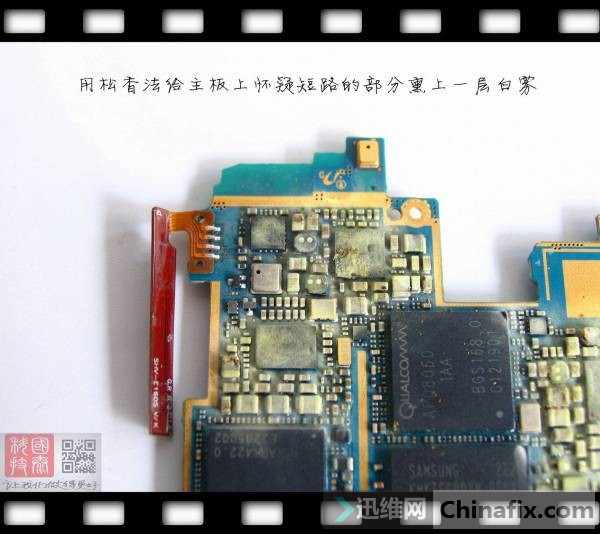

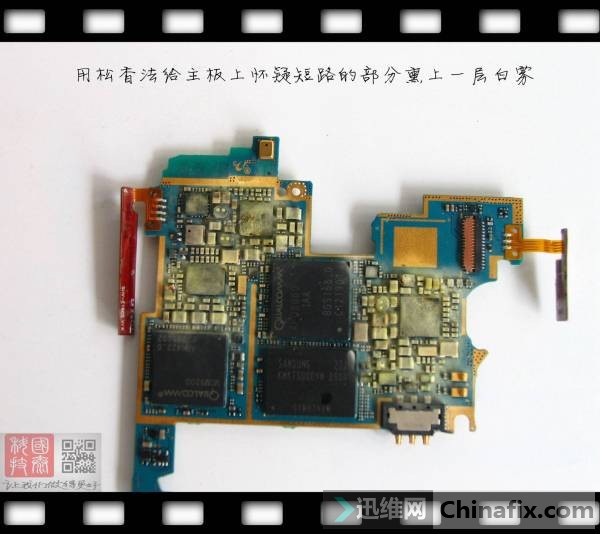

用松香法给主板怀疑短路的电路熏上一层白雾,

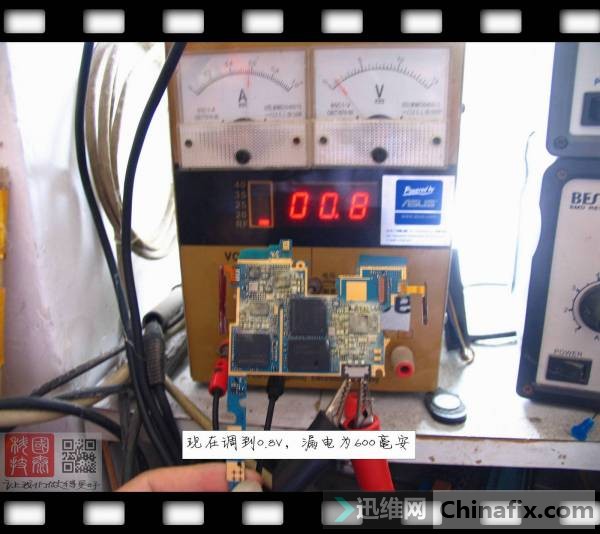

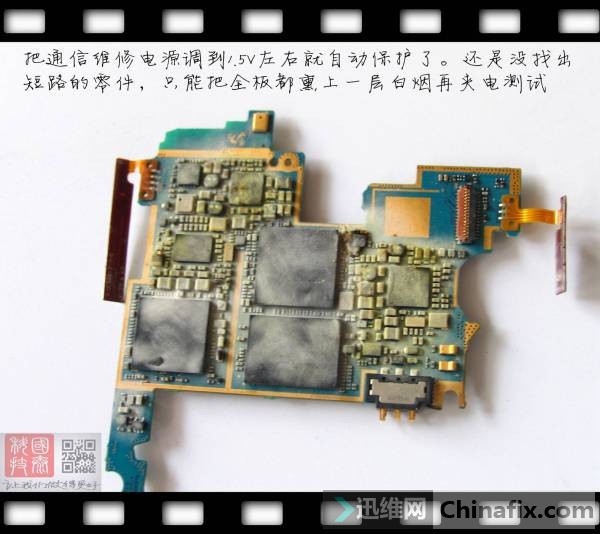

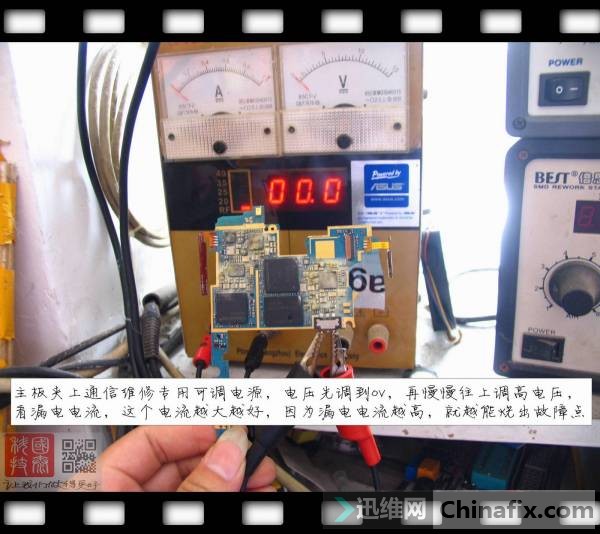

用通信维修电源夹电,电压从0V往上调,发现电压调到1.5V时(电压再往上调,维修电源就自动保护了),漏电电流为1A左右。

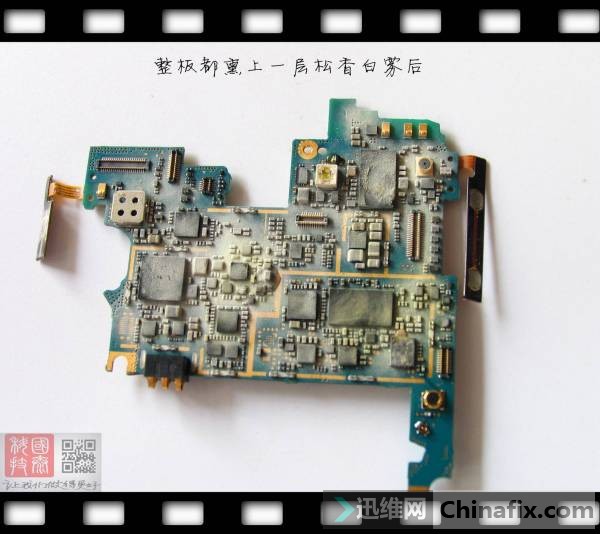

还是没找到短路的零件,于是把主板整块给熏上了一层白雾后,再用通信维修电源夹电“烧”机。

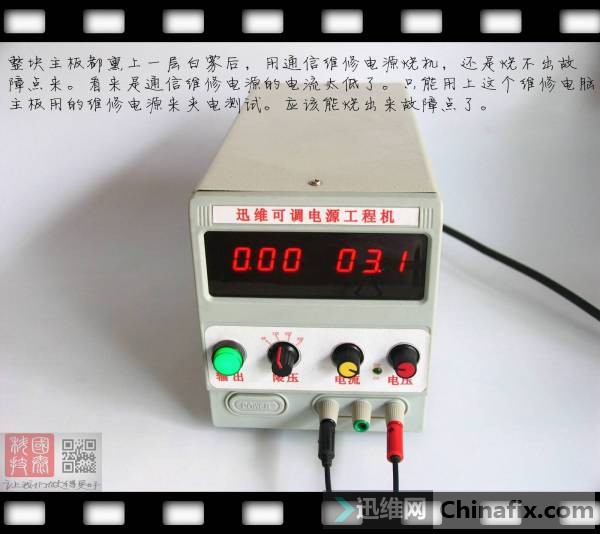

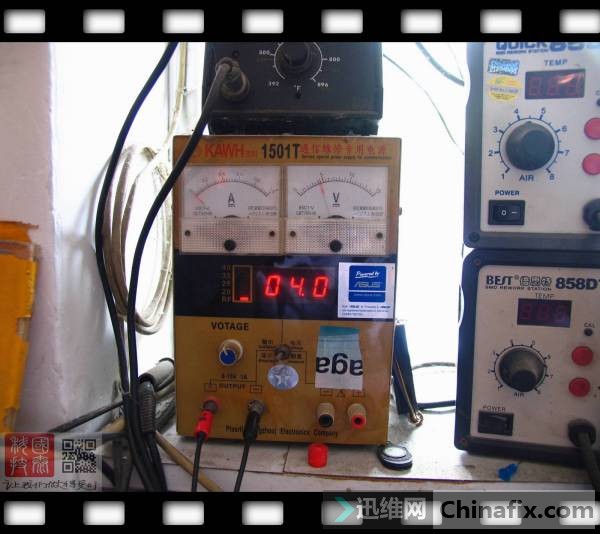

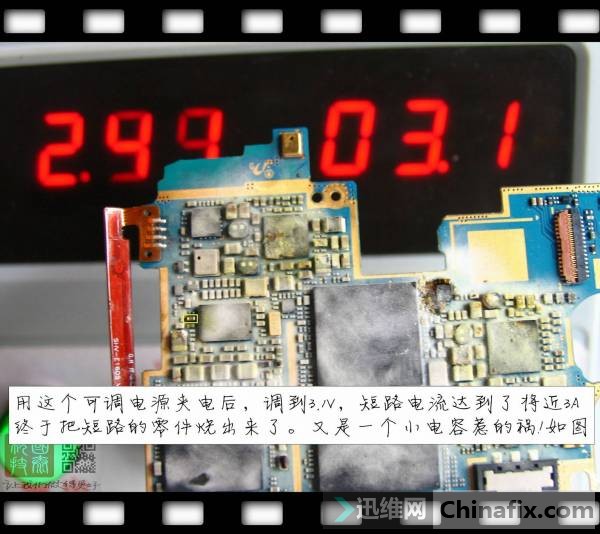

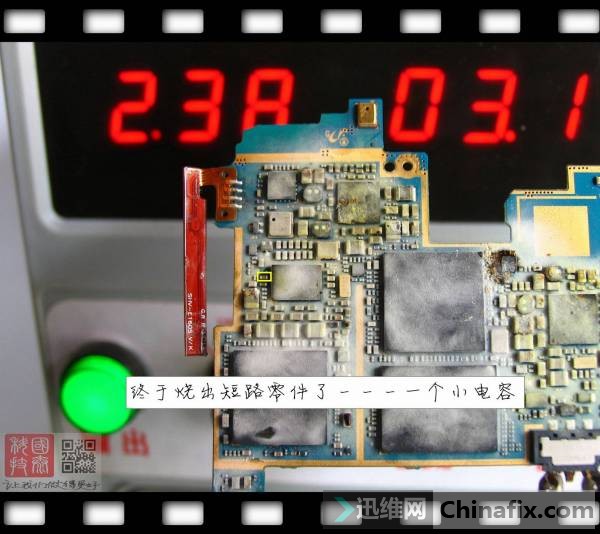

还是没找到短路的零件。这时只能用我平时修电脑主板用的维修电源来夹电测试。这个电源的电流和电压都要比我平常修手机用的通信维修电源要大。果然,用大电流的可调电流夹电,电压调到3.1V,漏电电流达到了3A左右。把短路漏电的零件给“烧”出来了。

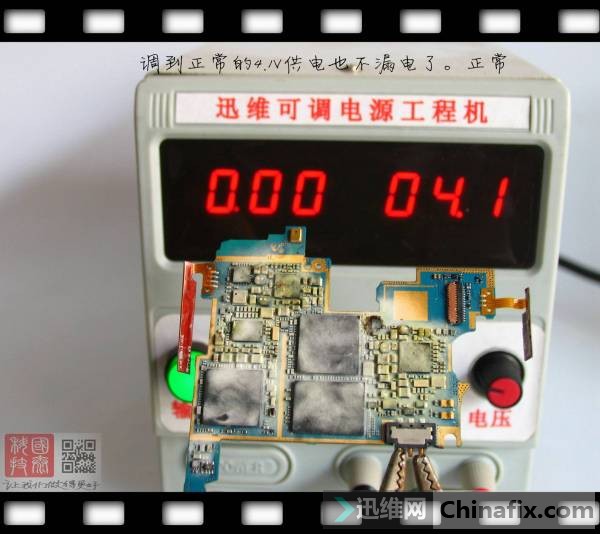

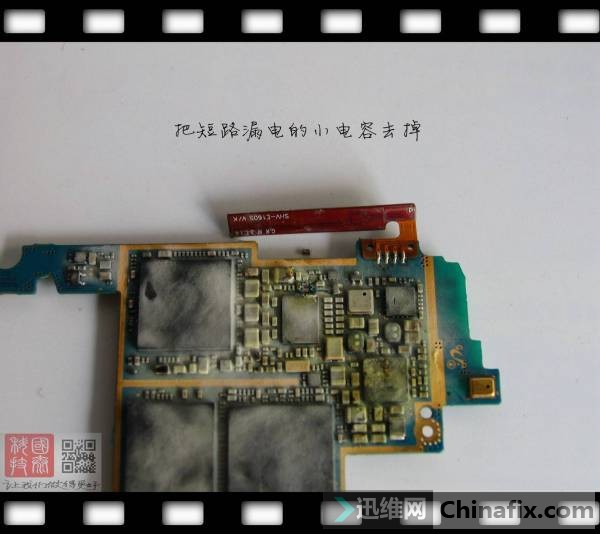

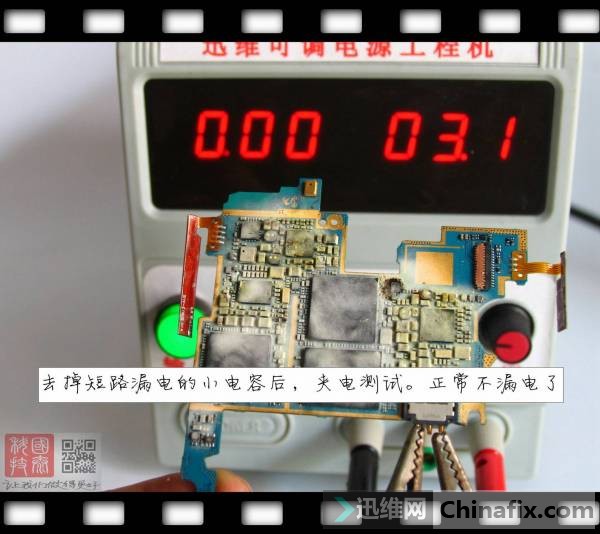

是一个小电容,拆掉该电容后,上电测试:

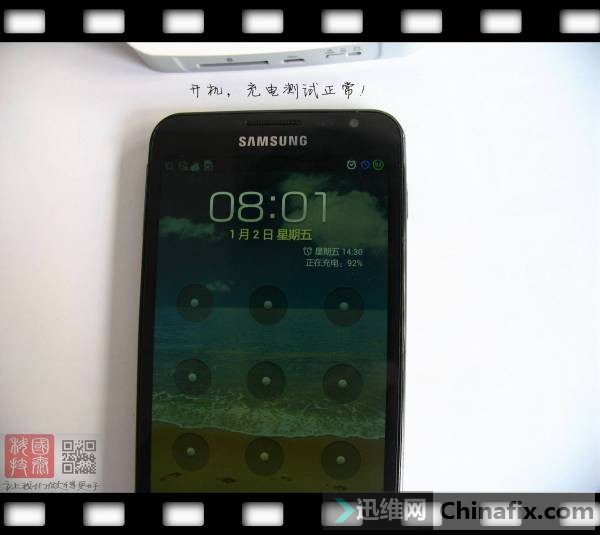

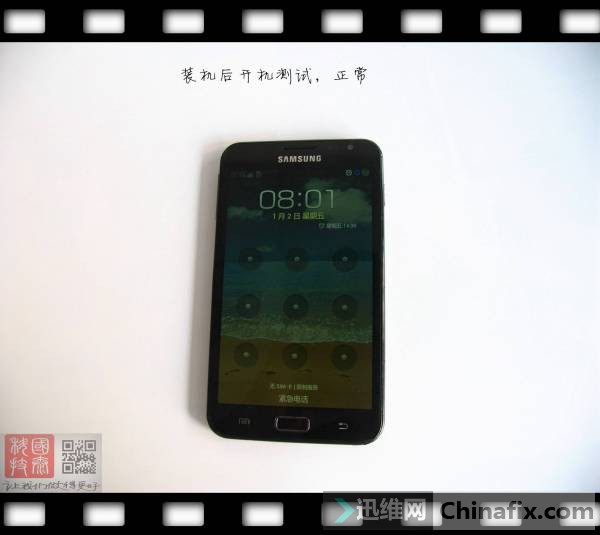

装机测试各功能,一切正常。
