iphone4S无背光、显示、WIFI维修

手机维修资料 admin 2015-06-25 3016 次浏览 0个评论

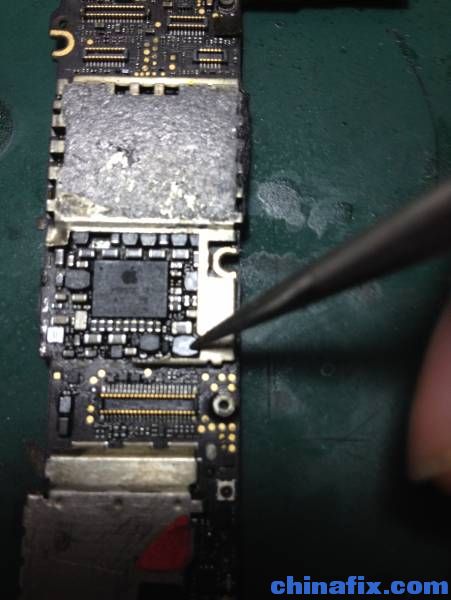

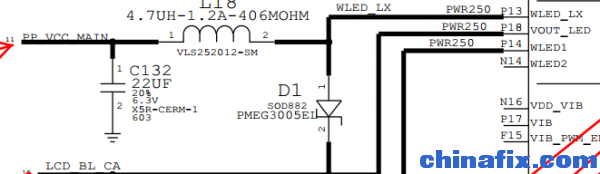

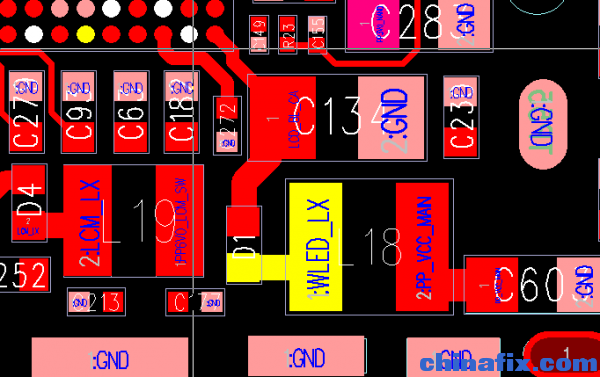

 昨天在华强买了个4S的板子,然后又买了总成,主板其他都没怎么动,就是WiFi芯片没有了,在想赌一把卡会不会没有ID,即使有也无所谓修好换套件,在即使修不好,拆件练手工吧,这不今天就开干,首先还是要准备好图纸和点位图,上苹果手机维修培训网查找,找到。先上电看下电流,正常,上屏幕不显示,也没有背光,这就开始从头开始查了一看少了两个件事背光升压电路,我喜欢跳跃式搜查,1.8V我想肯定没问题,要不然就不会开机的,然后我就直接测LCD_BL_CA在此发现少件,PMU经升压电感和二极管组成的4S电压在17V左右,然后找料板的原位置补原件,上去以后背光有(如果原件不少的话电压还是没有就要考虑换升压电感和二极管,还是不行的话就换PMU)

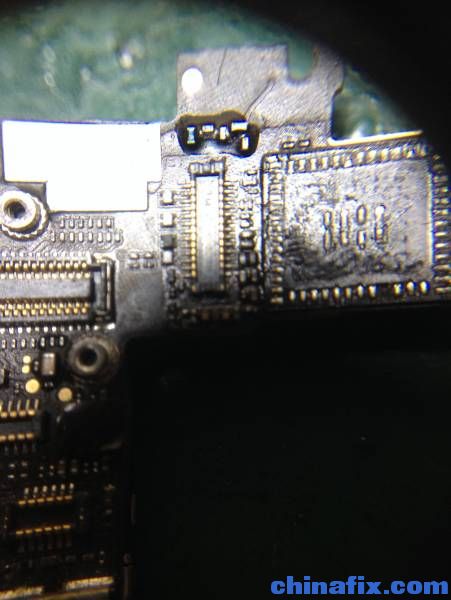

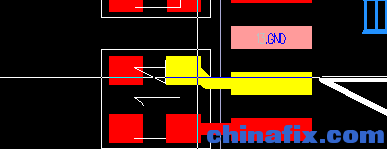

接下来继续上电发现还是不显示往下找,不显示我的思路还是跳跃式查找,先看有没有正5.7V电压,经测量时有的,然后看下显示座子旁边缺少一个排感,是差分式信号传输的这种电感防干扰,然后直接通到CPU,我打值试下看是不是CPU坏了,结果打值正常300多继续拆料板补元件(如果打值无穷大不用修了就是CPU虚焊或坏,这种干CPU就没意思了,就是耗费时间有耗费精力最主要不能秒过)。

原件补好以后直接上电测试结果显示而且还是6.13系统我瞬间就笑了,4S配6系统再好不过了,运行速度超级快,然后就差最后一个了装WiFi芯片4S一个WiFi是通病不耐高温,现在好了又高温版的WiFi芯片270度就可以赶上去,我个人用350度吹十几秒就可以装好了,然后开机功能正常。
