机器型号：iPhone6



　　故障现象：WIFI打不开





　　今天拿到客户一台iPhone6故障机，根据客户反映的故障是WIFI打不开，WIFI按钮是白色的。如图：

 iPhone6 WIFI打不开故障维修 图一



　　首先测量了WIFI的三组供电：PP_VCC_MAIN、PP_WLAN_VDDIO_1V8、WLAN_VIN_1P35这三供电都正常。

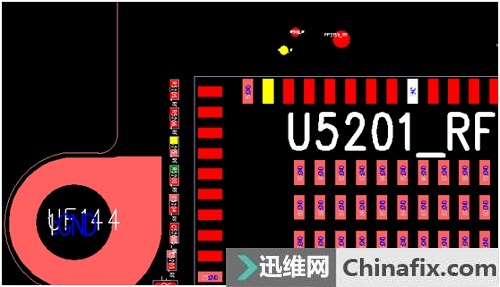

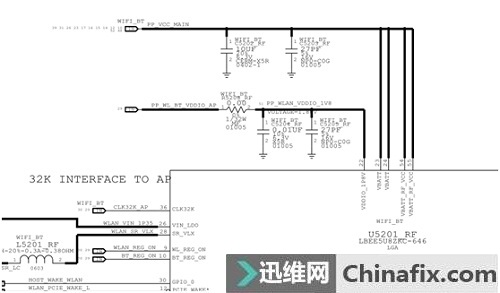

iPhone6 WIFI打不开故障维修 图二



　　接着测量WLAN_PCIE_PERST_L这个电压为0V，正常为1.8V。

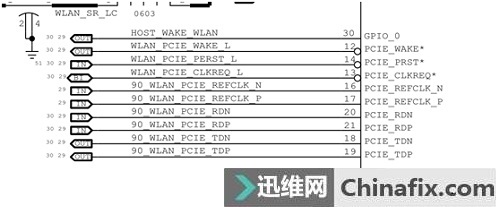

iPhone6 WIFI打不开故障维修 图三



iPhone6 WIFI打不开故障维修 图四

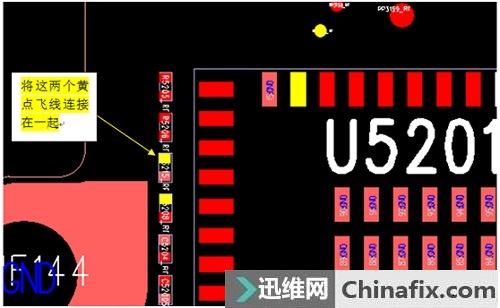

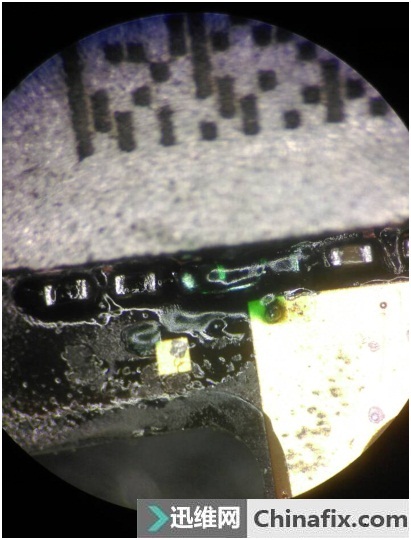

　　由于这个电压只有与CPU相连。最后在最近点飞了一个1.8V电压过去，开机测试WIFI一切正常。如图：

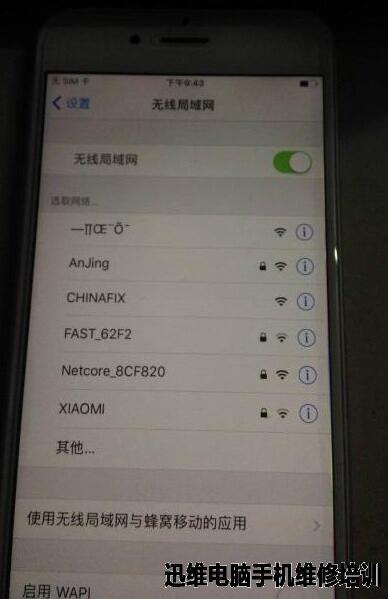

iPhone6 WIFI打不开故障维修 图五



iPhone6 WIFI打不开故障维修 图六



iPhone6 WIFI打不开故障维修 图七







　　iphone6s系列专题贴：http://www.chinafix.com/thread-1030947-1-1.html
