iPhone 6 Plus多故障维修案例

手机维修资料 admin 2017-01-21 6279 次浏览 0个评论

  机器型号:iPhone 6 Plus

  故障现象:不开机,多个故障维修

  维修过程:

  此机是一台二修机,被同行判了死刑的机器,起初是经典的黑触摸U2402到Hifi管U2403断线引起的触摸失灵。

  现在的故障第一就是不开机,先修不开机。

  充电,发现手机无法充电,然后用电源表加电,发现手机可以开机,只是触摸失灵,先从用电池无法开机修起,更换了新电池,手机可以正常开机了,但是不触摸,把黑白触摸同行动过的全部拆掉,更换了全新的,更换之前测量了焊盘对地阻值,发现没问题,然后安装新的IC,触摸故障解决!

  进入系统发现手机进入设置非常卡顿,按音量键很久才出来音量图标,但是没有声音,初步判断音频IC U0900虚焊或者损坏,解决方法就是拆掉检查,发现焊盘因为进水腐蚀了,清理完毕更换了新的音频IC,故障解决!

iPhone 6 Plus多故障维修 图一

iPhone 6 Plus多故障维修 图二

  接下来测试发现指纹功能不能用,前后摄像头都打不开。

iPhone 6 Plus多故障维修 图三

iPhone 6 Plus多故障维修 图四

  一个一个来,仔细观察发现返回键座子被人拆掉重装过,返回键座子旁边是指纹供电管U2100和摄像头供电管U2301。

iPhone 6 Plus多故障维修 图五

  推断是拆座子时,把两个供电管吹虚焊了,用尖刀轻轻挑开供电管上的封胶,结果两个供电管自己掉下来了。

  既然掉了就不装了,借电一样可以解决。从原理分析,U2301作用是把主供电电压变成2.85V,直接从光感供电3V的电感Fl1104飞线到U2301的A2脚位去。

iPhone 6 Plus多故障维修 图六

iPhone 6 Plus多故障维修 图七

  指纹供电管U2100作用是把主电源过来的3V供电转换成1.8V,直接从CPU上层供电1.8V电阻飞线到离指纹座最近的电感,如图:

iPhone 6 Plus多故障维修 图八

  所有的线飞完成后的样子。如图:
iPhone 6 Plus多故障维修 图九

  然后重新刷机,指纹有时不刷机即使供电正常后也是无法使用的。

iPhone 6 Plus多故障维修 图十

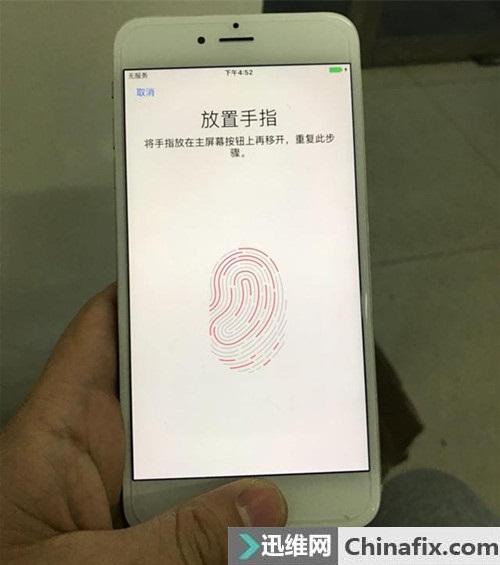

  激活手机,这时指纹已经正常了。

iPhone 6 Plus多故障维修 图十一

  后摄像头也正常了。

iPhone 6 Plus多故障维修 图十二

  切换前摄像头还是打不开,经过测试,发现闪光灯也打不开。

iPhone 6 Plus多故障维修 图十三

iPhone 6 Plus多故障维修 图十四

  重新拆掉闪光灯IC,因为这个IC很容易虚焊。

iPhone 6 Plus多故障维修 图十五

  重装完成后闪光灯正常打开,前摄像头也正常了。

iPhone 6 Plus多故障维修 图十六

iPhone 6 Plus多故障维修 图十七

  但是前摄像头一会可以,一会又不能打开,由于这台主板是UMT的,苹果代工厂里面最烂的,分析可能是前摄像头座子下面的电感虚焊,但到底是哪一个呢,索性全部弄掉,全部短接,并把刚才借3V供电的线路重新安排,全部飞到前摄像头座子底下的电感,这样的话线路更短,装机更安全!

iPhone 6 Plus多故障维修 图十八

  然后涂上阻焊黄油。

iPhone 6 Plus多故障维修 图十九

  重新装机测试,全部没问题了。

iPhone 6 Plus多故障维修 图二十

  至此,所有故障解决完毕!

iPhone 6 Plus多故障维修 图二十一
