【机器型号】：iPhone7 Plus



　　【故障现象】：手机无法开机 刷机报错6



　　客户的一台iPhone7 Plus,之前手机功能都是正常的，接上电脑下载软件，过了一段时间再看时，发现手机就一直定屏在开机LOGO，手机无法正常开机进入系统，后来刷机报错6。





　　拿到机器后，先尝试开机，自动进入恢复模式，连接iTunes刷机。



iPhone7 Plus手机无法开机 刷机报错6维修 图一



　　手机上刚出现进度条iTunes报未知错误6，再来一遍还是刷机报错6。



iPhone7 Plus手机无法开机 刷机报错6维修 图二



　　拆机。



iPhone7 Plus手机无法开机 刷机报错6维修 图三



　　拆出主板发现CPU屏蔽罩散热贴纸皱巴巴的。



iPhone7 Plus手机无法开机 刷机报错6维修 图四



　　背面贴纸也有一枚指纹痕迹，好在检查整个主板没有被维修过。



iPhone7 Plus手机无法开机 刷机报错6维修 图五



　　经过之前多台7代的维修经验，我们分析先从最容易出问题的硬盘开始。



iPhone7 Plus手机无法开机 刷机报错6维修 图六



　　除边胶，拆硬盘，清理焊盘残胶。



iPhone7 Plus手机无法开机 刷机报错6维修 图七



iPhone7 Plus手机无法开机 刷机报错6维修 图八



iPhone7 Plus手机无法开机 刷机报错6维修 图九



iPhone7 Plus手机无法开机 刷机报错6维修 图十

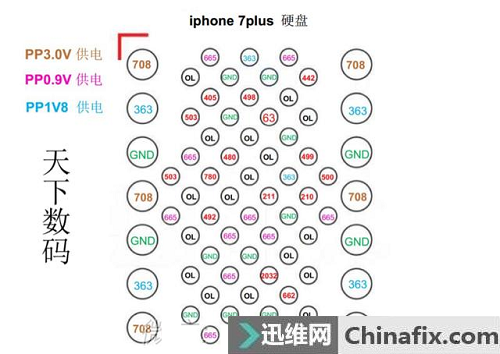

　　通过阻值图对比，主板通路完全正常。



iPhone7 Plus手机无法开机 刷机报错6维修 图十一



　　更换一块好的东芝128G硬盘上去。



iPhone7 Plus手机无法开机 刷机报错6维修 图十二



　　再次连接iTunes刷机。



iPhone7 Plus手机无法开机 刷机报错6维修 图十三



　　刷机通过，没有报错。



iPhone7 Plus手机无法开机 刷机报错6维修 图十四



　　激活进入系统测试所有功能正常。



iPhone7 Plus手机无法开机 刷机报错6维修 图十五



　　测试完毕后，螺丝配件原样装回，屏幕边框残留密封胶清理，重新贴上原厂新密封胶。



iPhone7 Plus手机无法开机 刷机报错6维修 图十六





　　至此，iPhone7 Plus手机无法开机，刷机报错6故障维修结束。
