型号：iPhone6plus

故障情况：触摸屏失灵

维修过程：

外地客户寄修一台6plus，前台客服说客户描述故障为正常使用突然没触摸，触摸屏失灵，没修过。由于是6plus手机第一个想到可能是黑触摸芯片的M1脚断线，直接拆掉黑触摸发现M1脚没有空焊和断线迹象。芯片都拆下来了，先打下值再说，测量此芯片焊盘上的几个重要点位对地值均为正常。然后把M1脚刮开先飞补根线在上面，装回黑触摸IC。通电试机故障依旧，看来不是这个原因。然后测量白触摸工作条件，发现白触摸的5.1V供电滤波电容对地值只有70左右，怀疑可能是触摸IC内部短路造成，拆除触摸IC测量5.1V对地值依旧只有70左右。没有找到真正故障，5.1V这个供电除了触摸IC和显示供电IC外围电路就只有两个两个滤波电容了，先把两个电容撬掉再说。电容撬掉之后，打值发现对地值恢复为500以上了，看来是电容短路。找个料板补回电容，装上触摸IC。通电测试，故障解决。

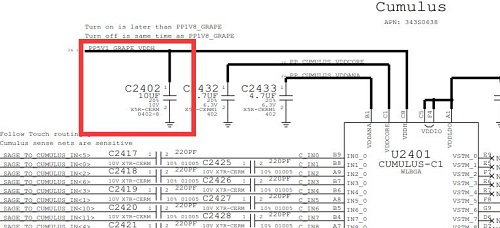

iPhone6plus 触摸屏失灵维修　图1

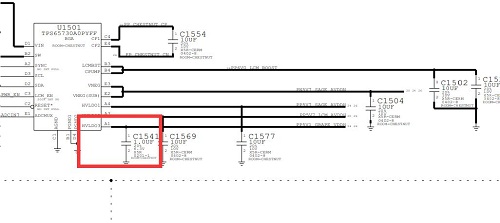

iPhone6plus 触摸屏失灵维修　图2

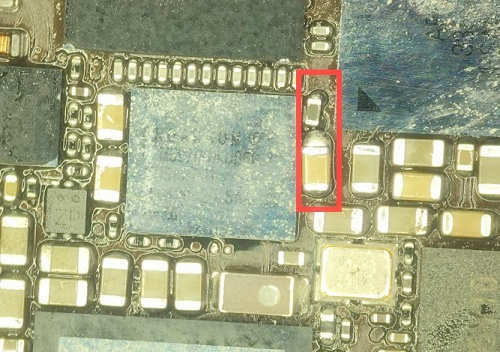

iPhone6plus 触摸屏失灵维修　图3

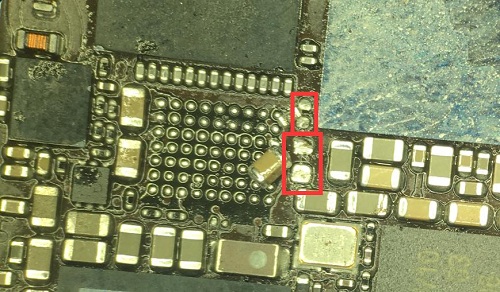

iPhone6plus 触摸屏失灵维修　图4

　　相关阅读：

　　iPhone 6 Plus专题贴
　　http://www.chinafix.com/thread-1031268-1-1.html

本文作者：迅维-林工（微信号：ganCPU）
