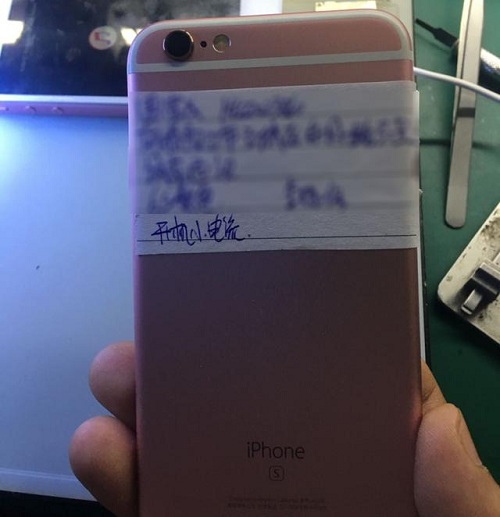

近日接到一位老客户发来的iPhone6S，故障是手机开不了机了。

iPhone6S手机开不了机故障维修（图1）

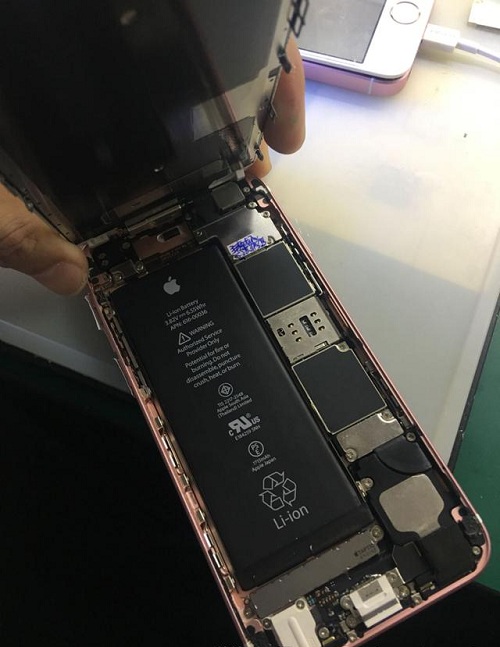

首先拆掉尾插螺丝，打开屏幕，看到有被维修过的痕迹。

iPhone6S手机开不了机故障维修（图2）

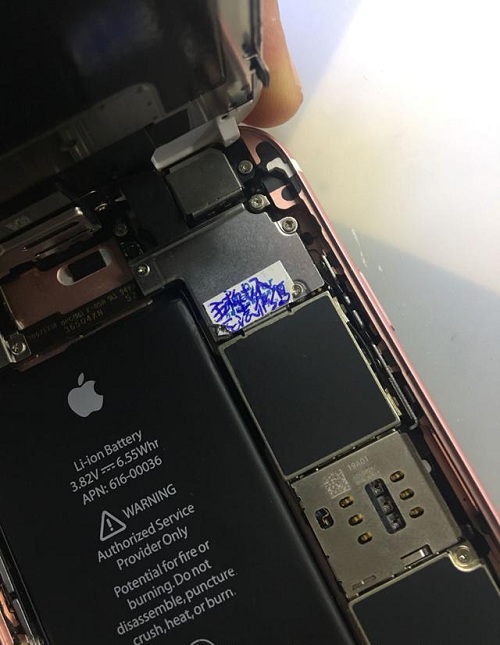

屏幕排线盖板上被之前的维修同行标注：主板坏，无法修复字样，等于被同行判死刑了，看来难度系数很高啊！

iPhone6S手机开不了机故障维修（图3）

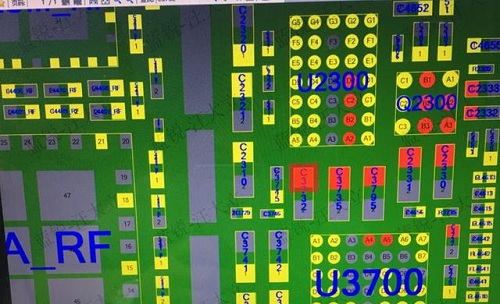

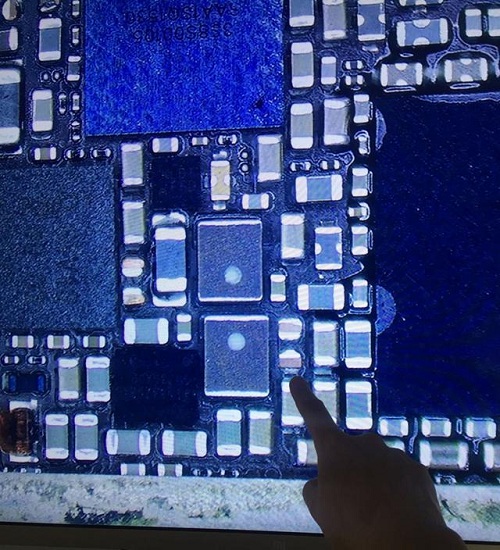

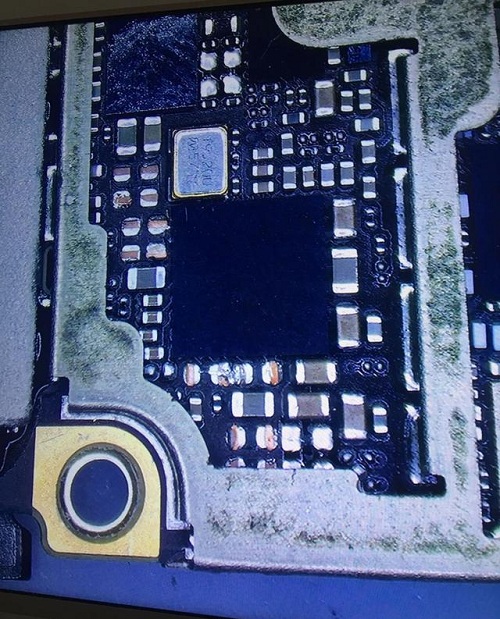

拆出主板，先观察同行动过哪里。显微镜下看到主电源，基带电源，充电IC附近被抠去了很多颗滤波电容。既然抠掉一定是因为短路了，直接用万用表测量被抠掉电容的焊点，果不其然还是短路。配合点位图得知这些抠掉的电容都是PP VCC MAIN主供电线路上的。

iPhone6S手机开不了机故障维修（图4）

iPhone6S手机开不了机故障维修（图5）

iPhone6S手机开不了机故障维修（图6）

iPhone6S手机开不了机故障维修（图7）

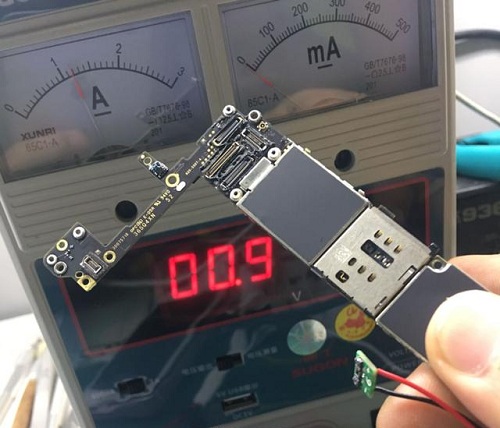

得知主供电短路，很可能也会加电短路。直接稳压电源电压调小，一点点增加，0.9V的时候短路电流就已超过1A。

iPhone6S手机开不了机故障维修（图8）

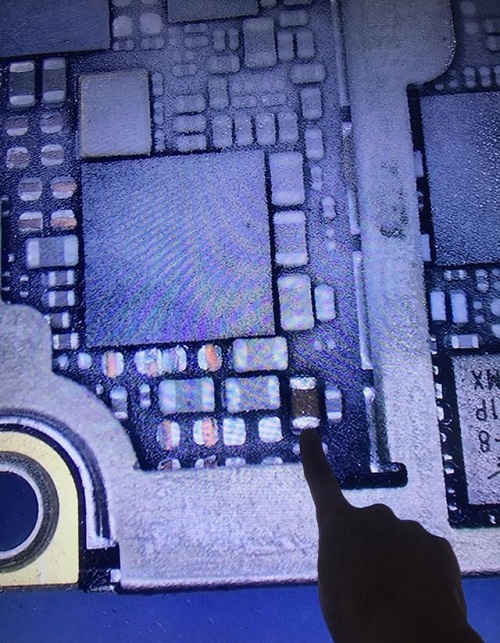

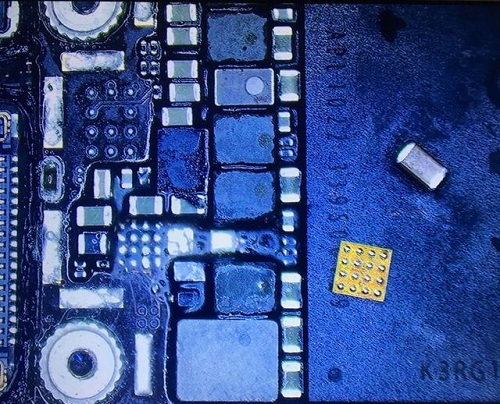

通过松香大法找出基带电源右下角的一颗电容对地短路有些发热，同行已经抠了很多电容，却没有发现这一颗有异样，直接抠掉坏了的电容试试。

iPhone6S手机开不了机故障维修（图9）

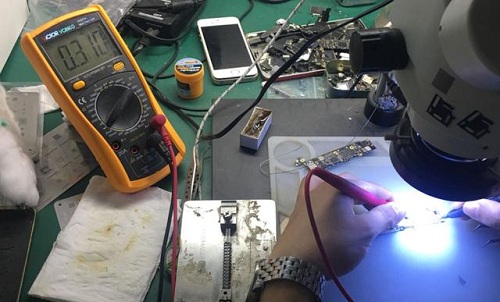

抠掉之后万用表测量主供电线路整体阻值已经恢复正常，不再对地短路。手机可以开机，但是屏幕有显示没有背光，整个屏幕一片漆黑。

iPhone6S手机开不了机故障维修（图10）

还得接着修背光电路。

iPhone6S手机开不了机故障维修（图11）

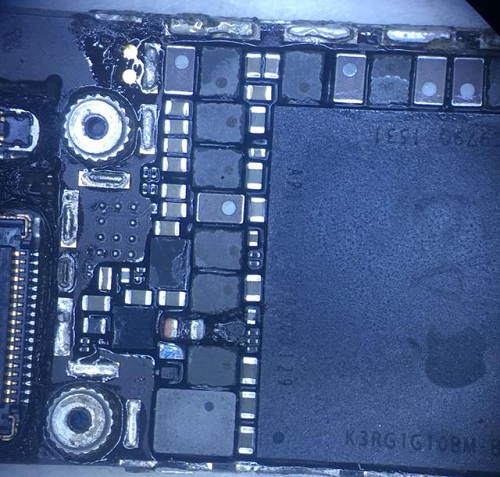

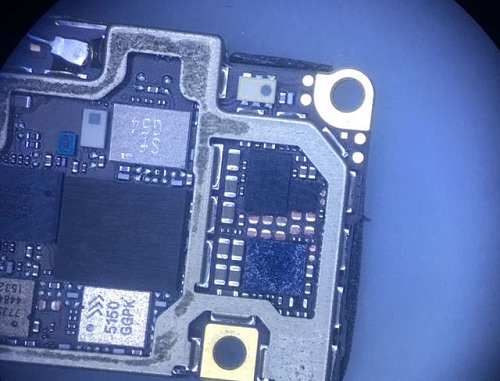

拆掉CPU屏蔽罩发现背光电路的大电容也被抠掉了。

iPhone6S手机开不了机故障维修（图12）

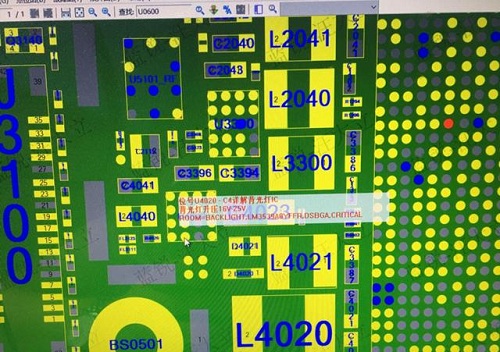

接下来直接更换背光IC，补上大电容。

iPhone6S手机开不了机故障维修（图13）

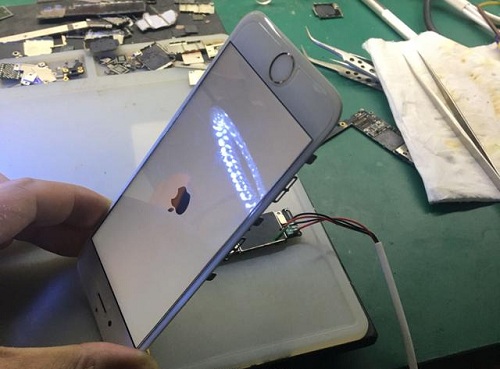

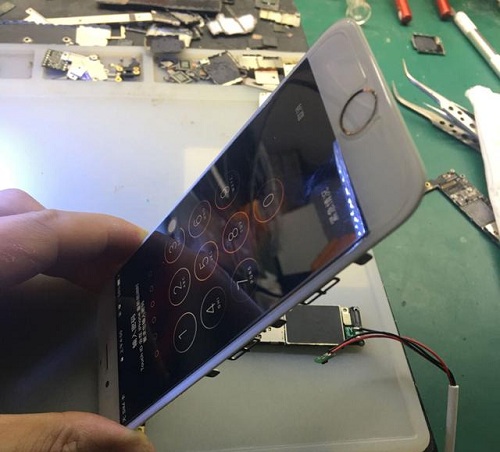

再次开机，手机背光已经恢复正常。

iPhone6S手机开不了机故障维修（图14）

到此，主供电短路造成的手机不开机故障维修结束。

iPhone6S手机开不了机故障维修（图15）
