型号：iPhone6plus

故障现象：

摔过，手机无信号，关于本机里有调制解调器，按#*06#无串号。指南针，水平仪不能用。

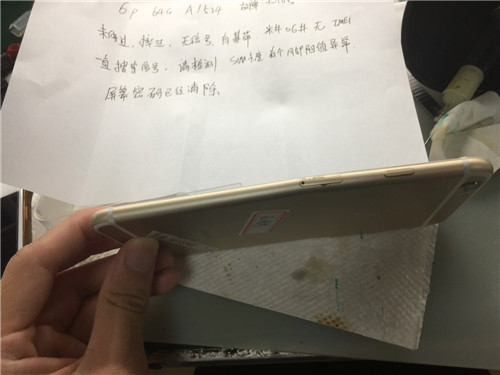

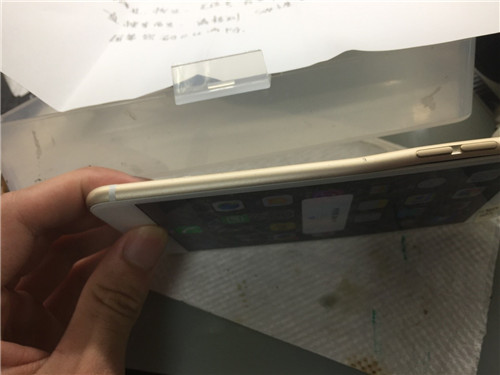

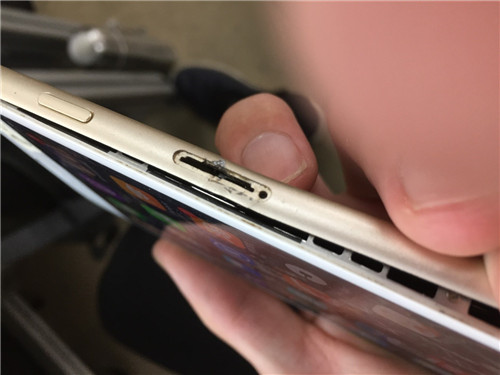

故障如图：摔的严重变形！

iPhone6plus重摔致手机无信号维修案例　图1

iPhone6plus重摔致手机无信号维修案例　图2

iPhone6plus重摔致手机无信号维修案例　图3

iPhone6plus重摔致手机无信号维修案例　图4

故障一维修思路：

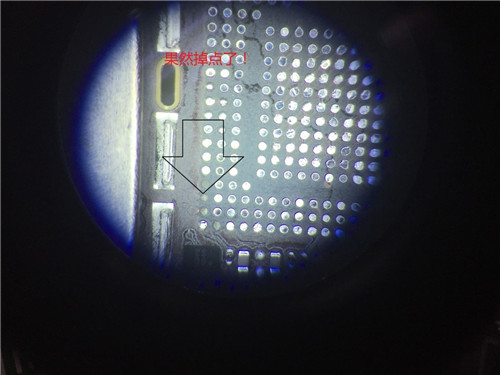

引起无串号故障有很多，功放虚焊或损坏，不过这个机器是摔过的，有可能基带CPU，v1脚和u1断线，拆下主板先测量RFEE 四条总线对地阻值360左右，正常。说明不是功放问题，接下来测量L4224_RF、REFF总线供电，看电感有无损坏，打值有无短路。都正常。那么就是基带CPU两个点掉了，果断拆下如图：掉了2个点

iPhone6plus重摔致手机无信号维修案例　图5

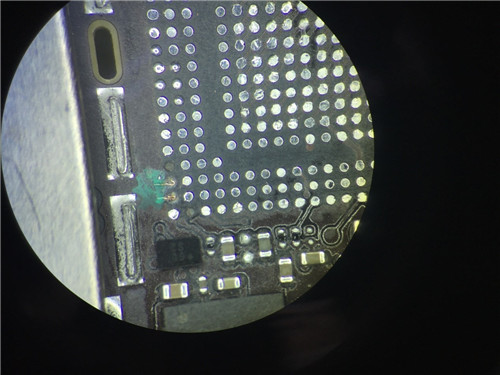

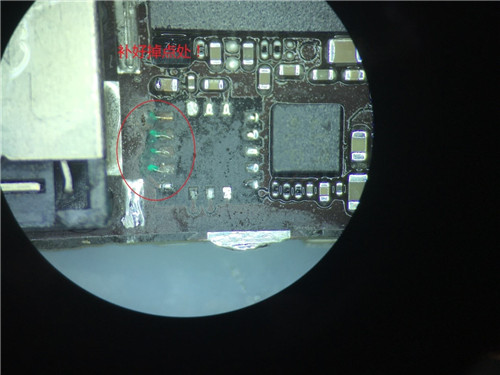

补好线如图：

iPhone6plus重摔致手机无信号维修案例　图6

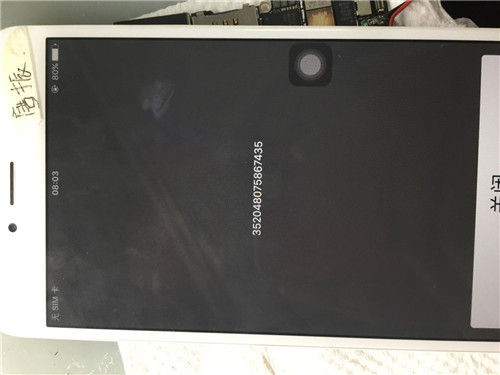

装好后开机正常有串号和信号了！

iPhone6plus重摔致手机无信号维修案例　图7

iPhone6plus重摔致手机无信号维修案例　图8

故障二维修思路：

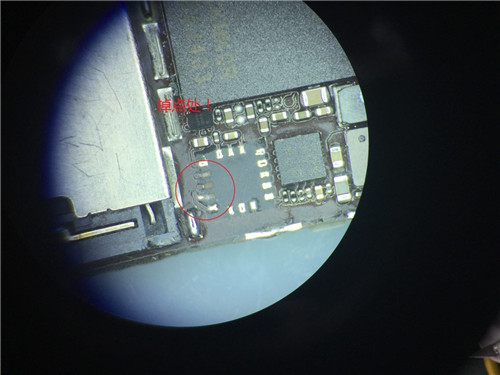

根据维修经验一般引起无指南针和水平仪是陀螺仪损坏引起的，直接更换！拆下后发现也掉了好多点。

iPhone6plus重摔致手机无信号维修案例　图9

iPhone6plus重摔致手机无信号维修案例　图10

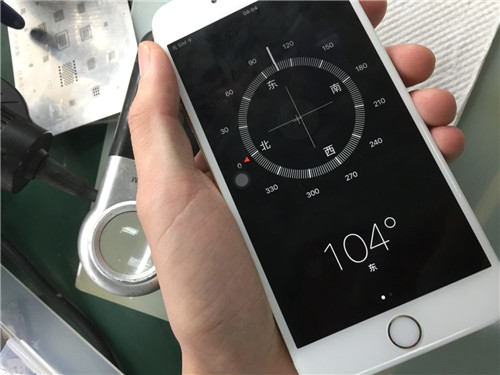

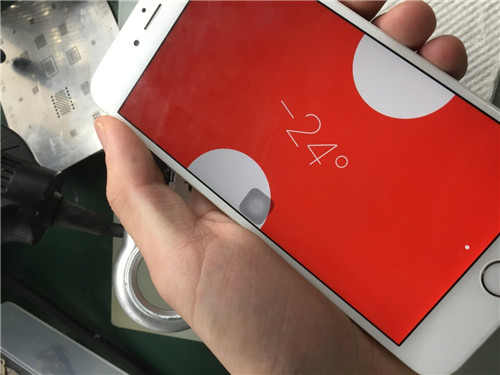

装上陀螺仪故障修复！

iPhone6plus重摔致手机无信号维修案例　图11

iPhone6plus重摔致手机无信号维修案例　图12
