二修iPhone SE手机进水无信号故障

手机维修资料 admin 2017-08-12 9532 次浏览 0个评论

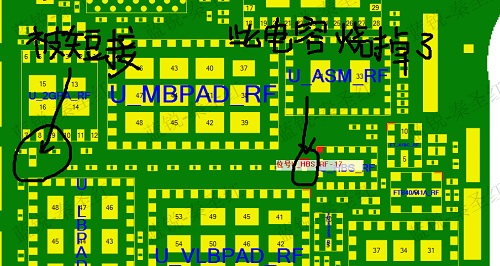

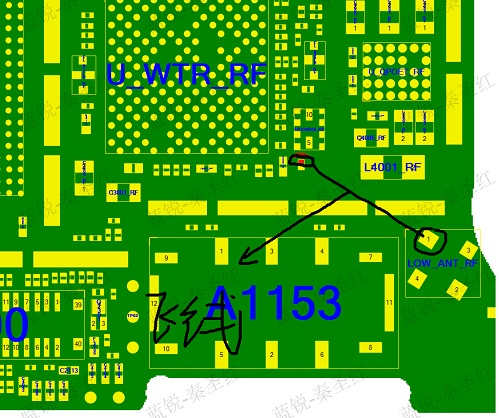

客户拿过来一台SE,说是手机进水之后信号非常弱,之前到别的地方修过,据说是修过2G功放,报完价后开始维修。拆开机器,主板进水痕迹明显,2G功放被人动过,2G功放的供电脚被一坨锡短接了。对于二修机我习惯用观察法,在显微镜仔细检查后发现还另外两处位置腐蚀严重,如下图。

二修iPhone SE手机进水无信号故障(图1)

二修iPhone SE手机进水无信号故障(图2)

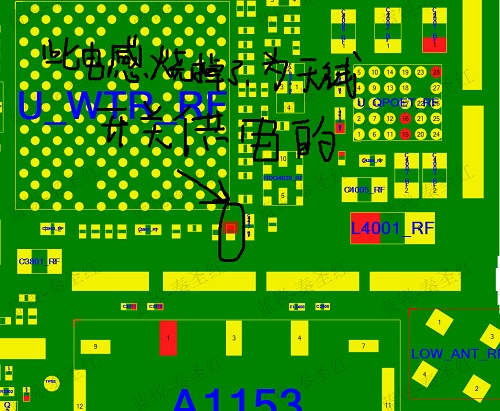

第一个腐蚀位置为天线开关的供电电感,另一个为滤波电容。所以判断故障出现在这个电感上,于是从周围飞了一个电池供电,试机之后发现有信号了。本以为修好了,放抽屉第二天拿出来时发现又是无服务,由于当时放的是电信卡,于是想试试别的卡是不是也没有信号。

放了联通和移动卡之后信号挺好,都有4G,但是移动没有2G,无法通过2G打电话。这里说明一下:联通目前打电话是优选3G通道,移动目前既可以用2G打电话,也可以用4G打电话,大家可以在蜂窝移动网络--蜂窝移动数据选项--启动4G--勾选语音与数据,即可开始移动4G语音通话。

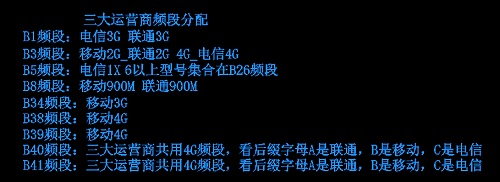

如果只是勾选了移动仅数据,打电话就会切换到移动E网。考虑到别人修过2G功放,看点位和原理图发现和6S的功放好像通用,于是更换了一个6S的,发现可以用移动2G打电话了,可是电信信号依旧非常差。插电信卡跑到室外发现信号变得比较好了,但是到室内就非常微弱,不管是1X还是3G包括偶尔出现的4G信号非常弱,只有一格,于是我开始检修电信频段。通过查阅相关资料和图纸发现电信主要用B1、B3、B5频段。

二修iPhone SE手机进水无信号故障(图3)

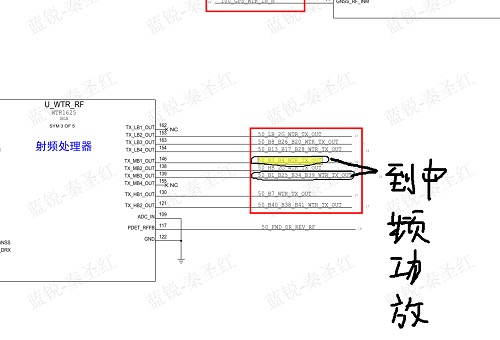

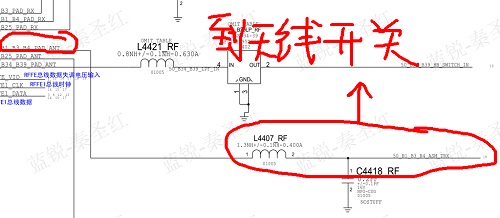

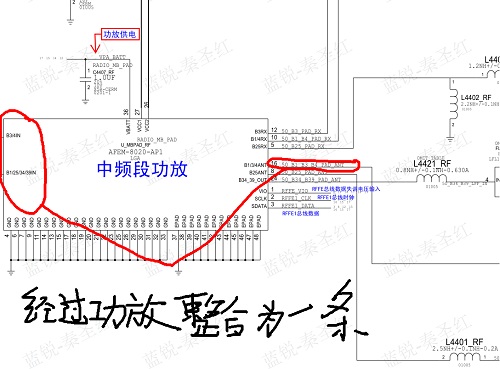

通过查阅原理图50_B3_B4_WTR_TX_OUT和50_B1_B25_B34_B39_WTR_TX_OUT从射频出发然后经过功放整合变成50_B1_B3_B4_ASM_TRX,最后经过电感FL4407_RF到达天线开关U_ASM_RF_RF,原理图如下:

二修iPhone SE手机进水无信号故障(图4)


二修iPhone SE手机进水无信号故障(图5)


二修iPhone SE手机进水无信号故障(图6)

考虑到这台手机电信所有信号都比较差,我觉得可能是共用的这条线出现了问题,于是直接从中频功放输出脚也就是FL4407那里飞了一根10厘米左右的假天线,电信4G马上就有了,试机打电话都没有发现其他问题。我直接把该假天线飞到尾插的天线扣子上,装机故障解决。

二修iPhone SE手机进水无信号故障(图7)

总结:修手机要善用观察法,这样可以解决很多问题。信号问题比较绕,维修的时候可以插卡测试是所有的卡都没有信号还是部分没有信号,这样就可以判断是公共部分坏了,还是个别频段出现了问题。如果是单一的信号故障,可以通过从发射或者接收位置飞假天线判断故障。
