iPhone6手机不显示维修案例

手机维修资料 admin 2017-08-19 2519 次浏览 0个评论

这部iPhone6据客户介绍之前重摔过,修过基带虚焊,现在自己换屏后出现手机不显示的故障。

iPhone6手机不显示维修(图1)

首先通过测量显示接口对地阻值发现两处断线异常。

iPhone6手机不显示维修(图2)

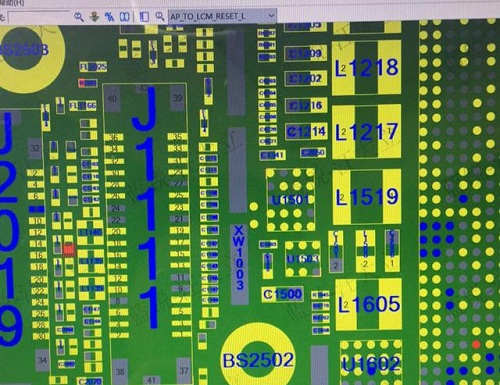

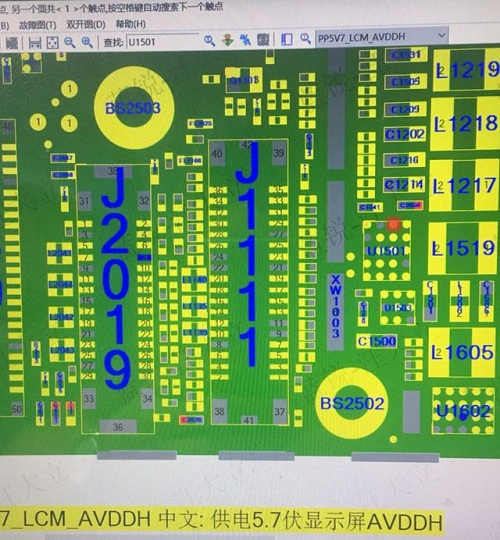

一路CPU给显示屏发出的复位信号出现断线,通过排查确诊为CPU底脚虚焊或板层断线;第二路异常是显示触摸电源IC提供给显示屏的5.7V供电脚位断线。

iPhone6手机不显示维修(图3)

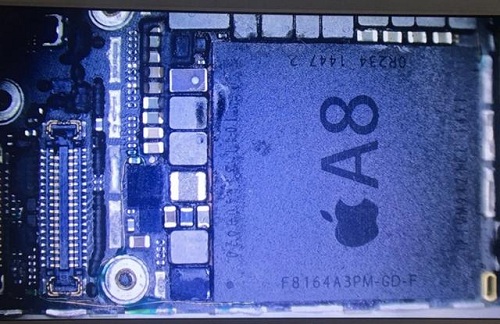

其中CPU复位信号断线需要拆A8从底脚飞线。和客户沟通好风险,了解客户资料的重要性,客户允许后准备开始手术。这是UMT板底,更需谨慎。

iPhone6手机不显示维修(图4)

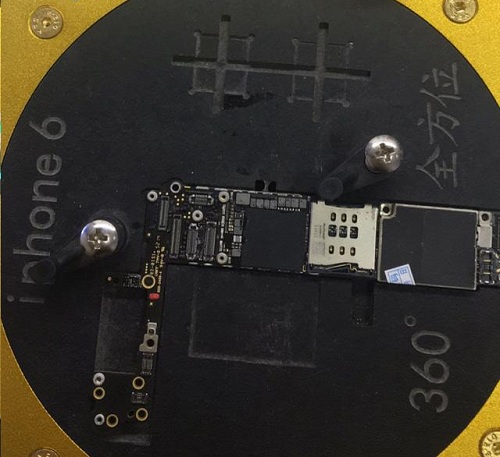

利用拆焊平台整体取下A8,降低风险提高成功率。

iPhone6手机不显示维修(图5)



iPhone6手机不显示维修(图6)

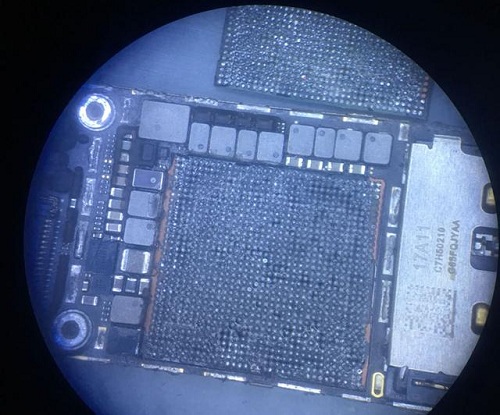

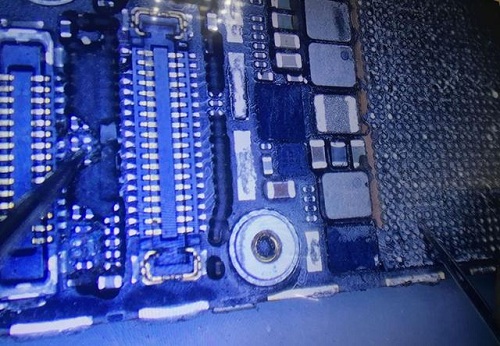

重摔的主板,CPU焊盘有掉皮现象,不过影响不大。

iPhone6手机不显示维修(图7)

先测量CPU负责输出给显示屏的复位信号,底脚有阻值,不是CPU本身造成的问题。

iPhone6手机不显示维修(图8)

再测量主板CPU焊盘通显示接口的线路,发现果然断线了,接下来就是飞线!由于客户表示之前重摔过,所以顺便测量CPU焊盘AP31和AR31脚位阻值,因为这两点在实际维修中重摔虚焊断线的非常多,测量结果表示没有异常。

iPhone6手机不显示维修(图9)

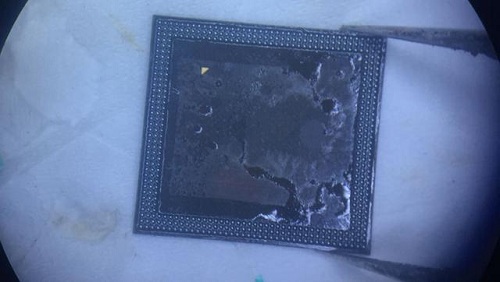

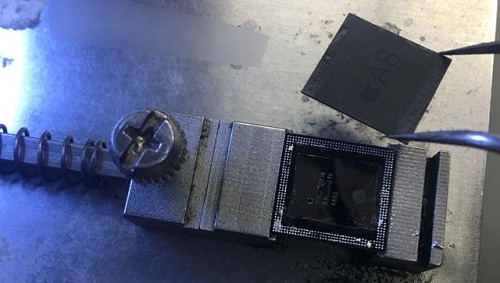

因为整体拆下A8过程中有很高几率会造成CPU中层连锡短路,所以再次进行CPU分层,除胶处理干净,植好锡待用。

iPhone6手机不显示维修(图10)

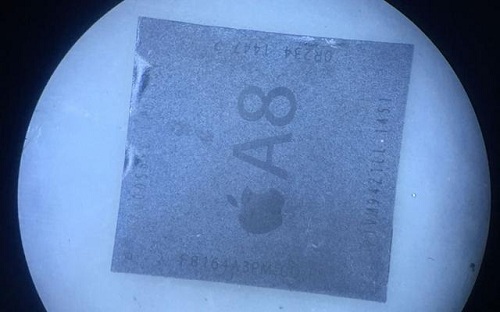

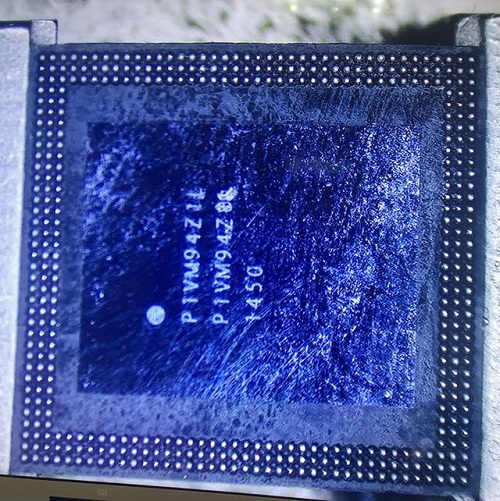

A8中层处理完美特写。

iPhone6手机不显示维修(图11)

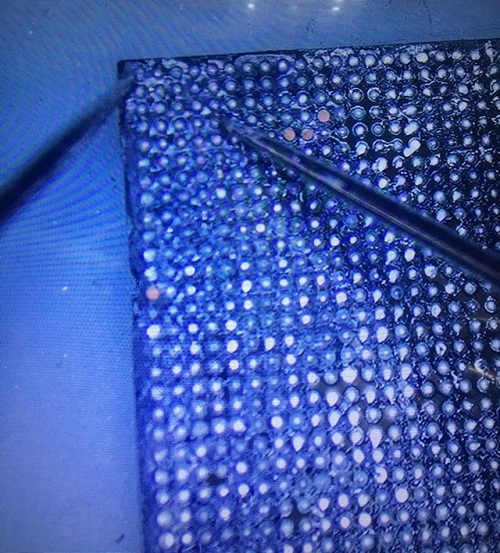

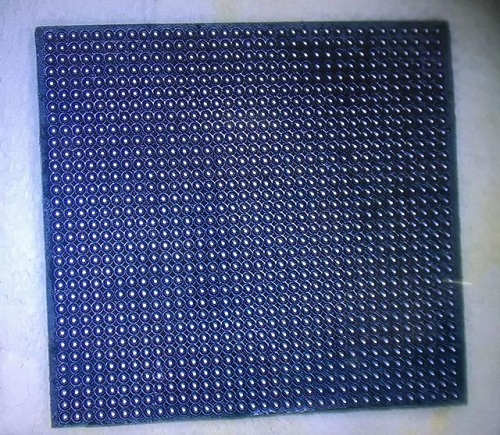

底层植锡特写。

iPhone6手机不显示维修(图12)

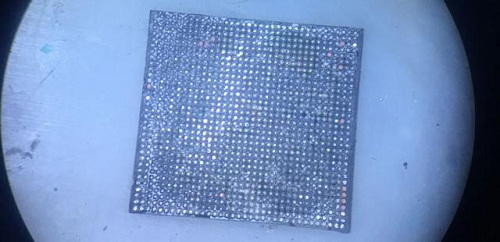

A8上盖暂存植锡特写。

iPhone6手机不显示维修(图13)

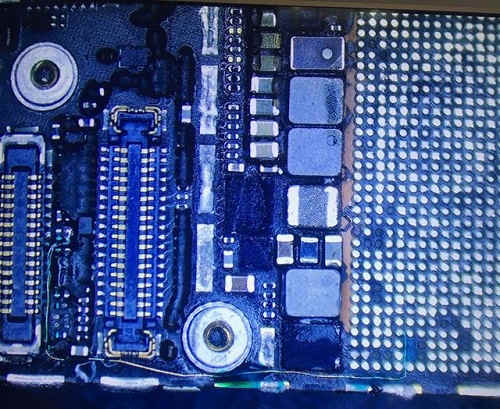

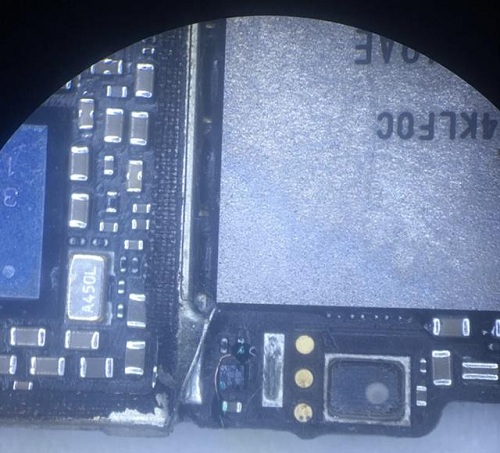

接下来处理主板焊盘并在断线处飞线到显示接口。

iPhone6手机不显示维修(图14)

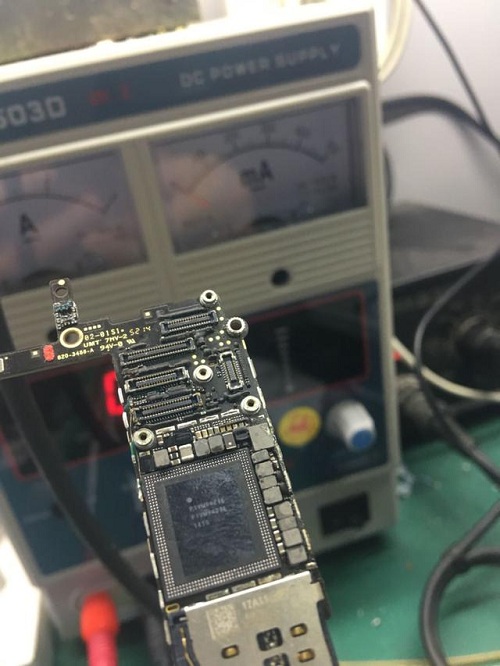

装回CPU下层后通电测试电流一切正常。

iPhone6手机不显示维修(图15)

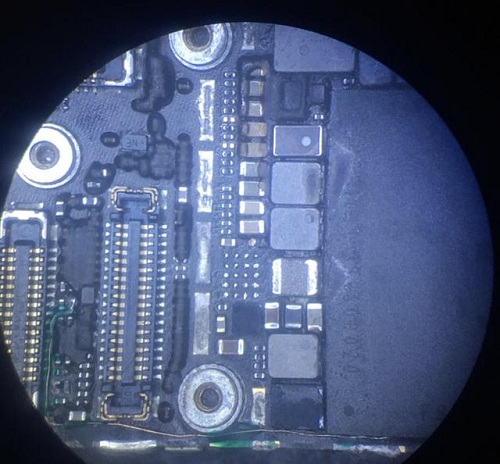

装回A8上盖,并拆掉显示触摸IC,飞第二处断线。

iPhone6手机不显示维修(图16)



iPhone6手机不显示维修(图17)

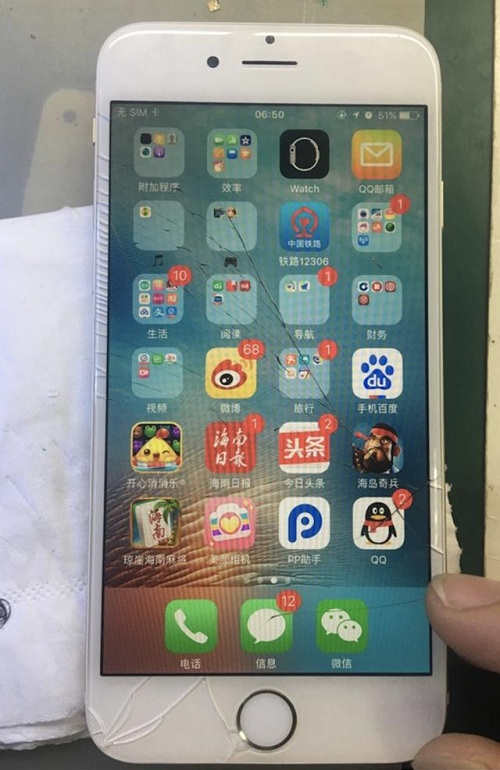

最后扣屏测试维修效果,手机可以显示、触摸,故障修复。但是接下来的测试过程中发现有白苹果重启的现象,第一时间想到会不会是焊盘AP31或AR31断线出了问题造成的。

iPhone6手机不显示维修(图18)

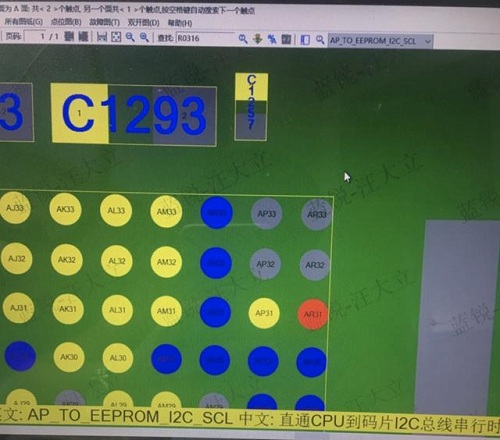

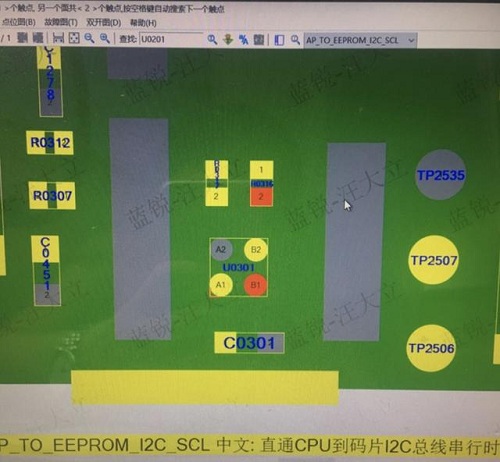

测量逻辑码片通路上的两颗上拉电阻阻值,得出的结论是AR31焊盘断线。刚才装CPU之前测量都正常,现在CPU都装好了它又虚焊断线了,就是这么折磨人。

iPhone6手机不显示维修(图19)

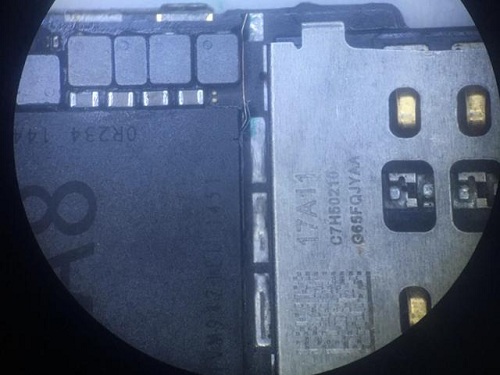

好在CPU是重装过的,已经除胶。CPU和主板之间有狭小的间隙,而且AR31这个脚位在CPU最边上,可以采用另一种维修方案(插线),不必再次拆U增加风险。

iPhone6手机不显示维修(图20)

插线后测量阻值判断插对脚位后用加热平台焊接牢固,并飞线到逻辑码片的上拉电阻,彻底解决重启故障。

iPhone6手机不显示维修(图21)



iPhone6手机不显示维修(图22)

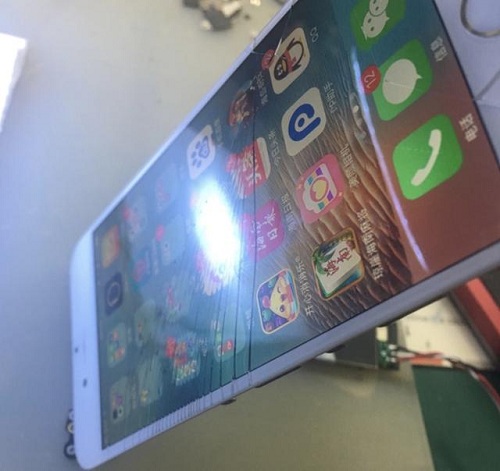

经过测试,显示与重启故障彻底修复。

iPhone6手机不显示维修(图23)

修机过程中不确定因素很多,所以更加要求维修师傅的手工完美尽量做到极致。
