iPhone6手机闪光灯打不开,摄像头不能用故障维修展示

手机维修资料 admin 2017-08-30 4733 次浏览 0个评论
【机器型号】iPhone6
【故障现象】手机闪光灯打不开,摄像头不能用
【客户描述】



 iPhone6手机闪光灯打不开,摄像头不能用故障维修展示 图1

【维修流程】

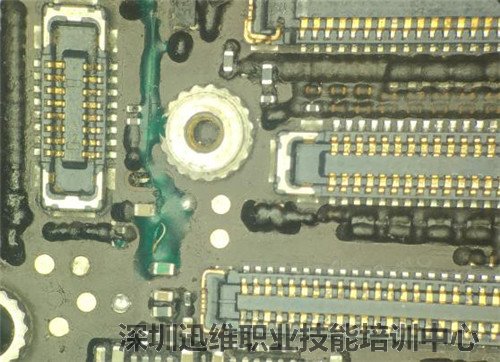

客户发来是单板,如图修过:



 iPhone6手机闪光灯打不开,摄像头不能用故障维修展示 图2

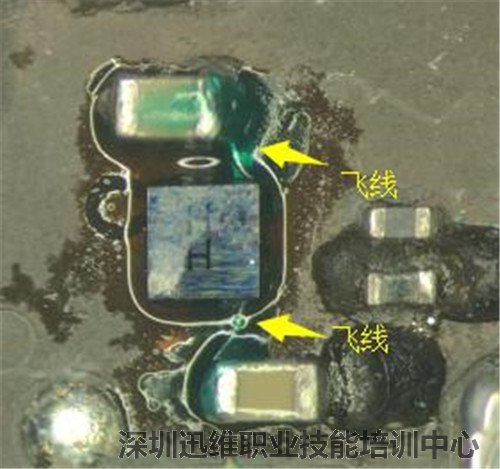

摄像头2.85V供电用线直接连一起的,还涂了绿油。这样引起的后果就是,摄像头不能用,拍黑的地方会有竖条。

iPhone6手机闪光灯打不开,摄像头不能用故障维修展示 图3

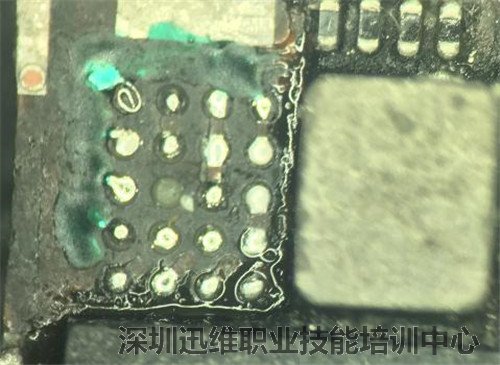

闪光灯芯片也拆了,还掉点。因为主板都修过,首先接总成测试了下功能,其他功能都正常,那就开始修,把拆掉的闪光灯焊盘处理好,把掉点补上。如图:

iPhone6手机闪光灯打不开,摄像头不能用故障维修展示 图4

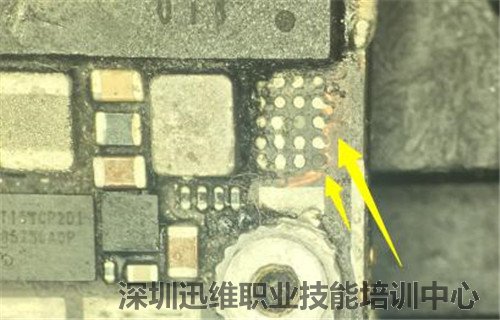

对比点位把焊盘阻值、线路通断都测量一遍发现没问题。把闪光灯芯片装上,闪光灯这边处理好。再处理摄像头的地方。把绿油去掉发现焊盘掉了2个点。一共4个掉2个,真晕。补点吧,把焊点补好焊上芯片,如图:

iPhone6手机闪光灯打不开,摄像头不能用故障维修展示 图5

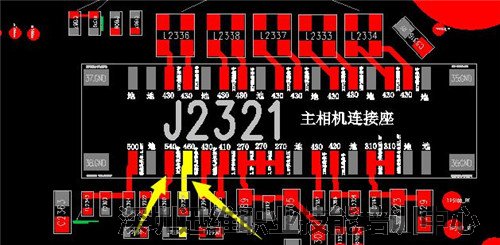

处理到这,才刚把上家修过的地方处理完。再按正常维修流程维修。先测试后置摄像头座子,发现有2根没阻值。如图:

iPhone6手机闪光灯打不开,摄像头不能用故障维修展示 图6

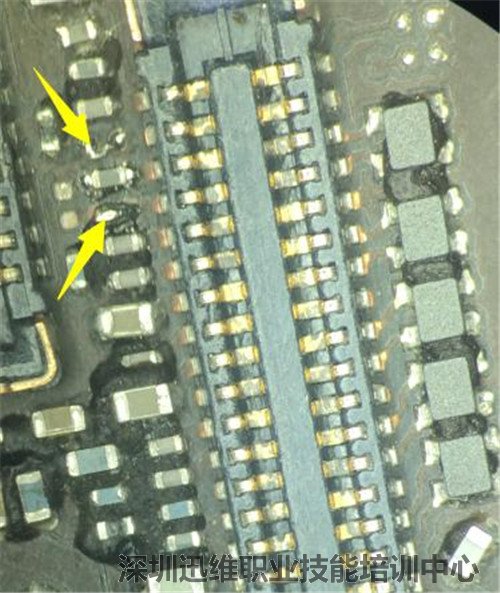

测量线路发现中间线路上有电感空焊,直接用锡连起来,如图:



 iPhone6手机闪光灯打不开,摄像头不能用故障维修展示 图7

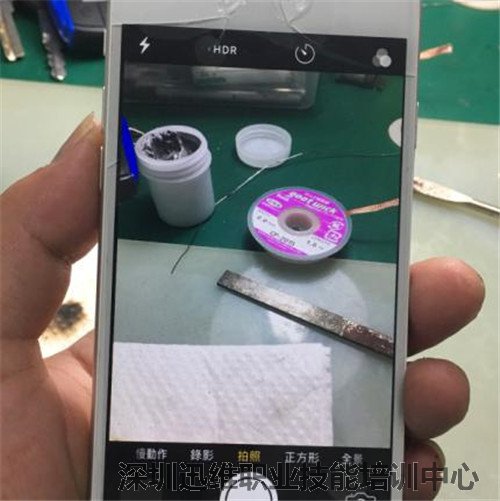

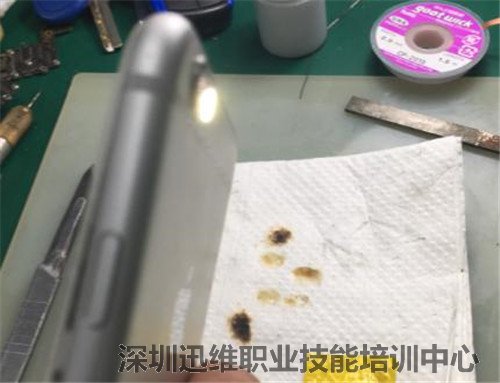

处理好后,测量阻值确定没问题,接总成测试,故障排除,如图:


iPhone6手机闪光灯打不开,摄像头不能用故障维修展示 图8





 iPhone6手机闪光灯打不开,摄像头不能用故障维修展示 图9


总结:手机后置摄像头和闪光灯是在一起的。后置摄像头不能用会引起手机闪光灯打不开。闪光灯芯片有问题也会引手机摄像头不能用,所以维修要注意。
