今天带来一部iPhone7的维修曲折故事。这台机器客户运用中摔碎了外屏，然后发现wifi无法运用。
iPhone7手机wifi地址不适用故障维修 图1

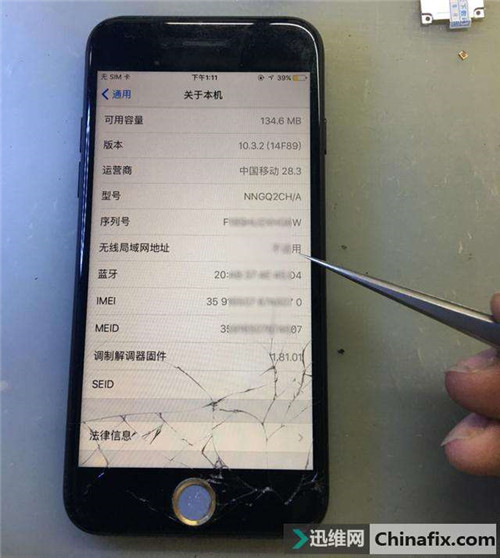

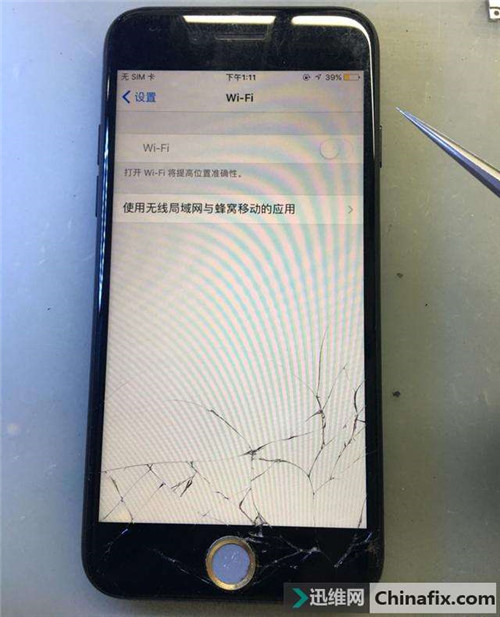

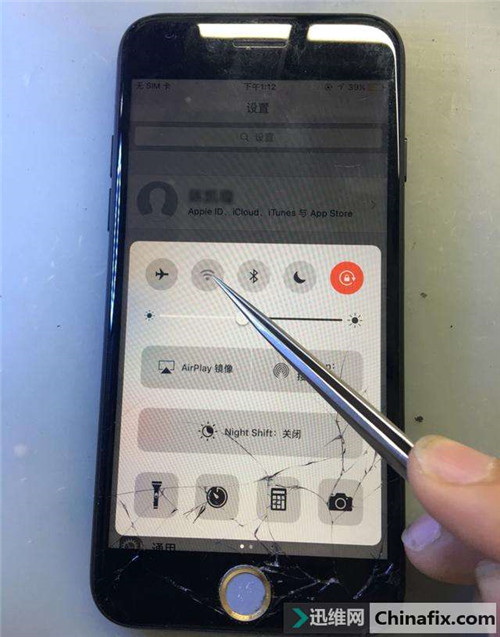

开关成灰色，关于本机里wifi地址不适用，很显著wifi遗失摔虚焊了。
iPhone7 wifi地址不适用故障维修 图2
iPhone7手机wifi地址不适用故障维修 图3

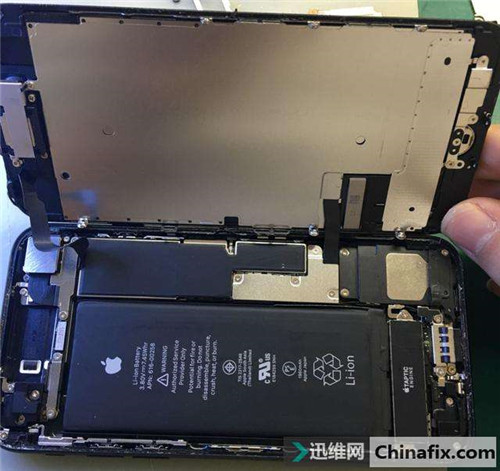

首先拆开机器，7代开始排线接口改为右下侧，并且增加屏幕边框防水胶，注意不要扯断排线。打开后检查外观，很干净，没有维修史。
iPhone7 wifi地址不适用故障维修 图4

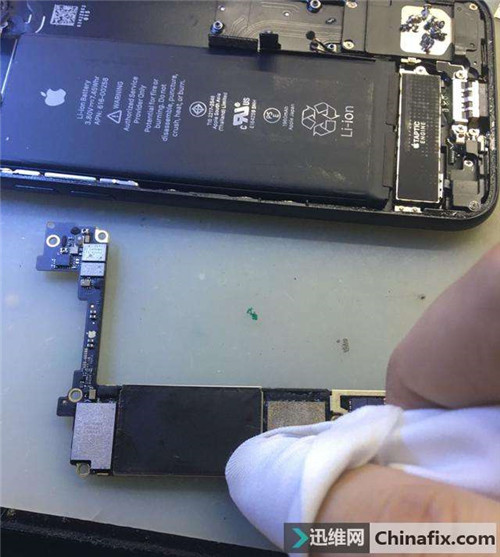

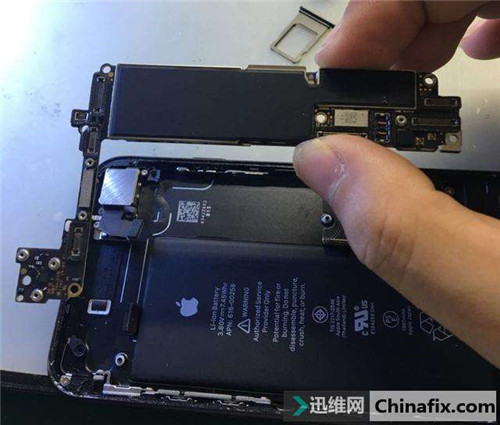

取出主板，尽量不要残留指纹。
iPhone7 wifi地址不适用故障维修 图5

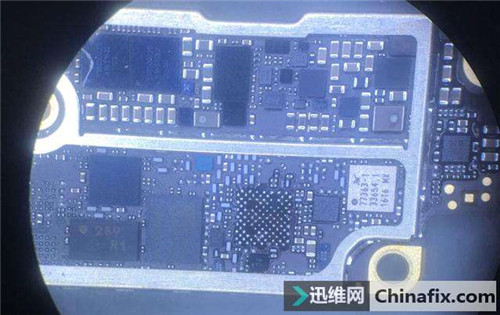

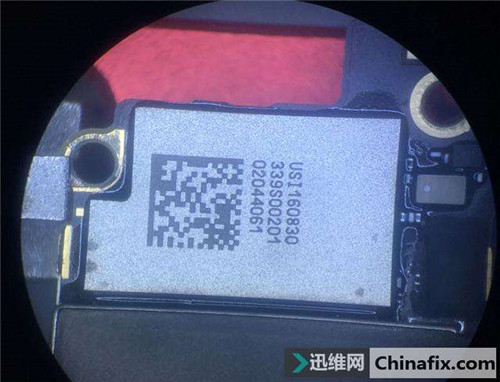

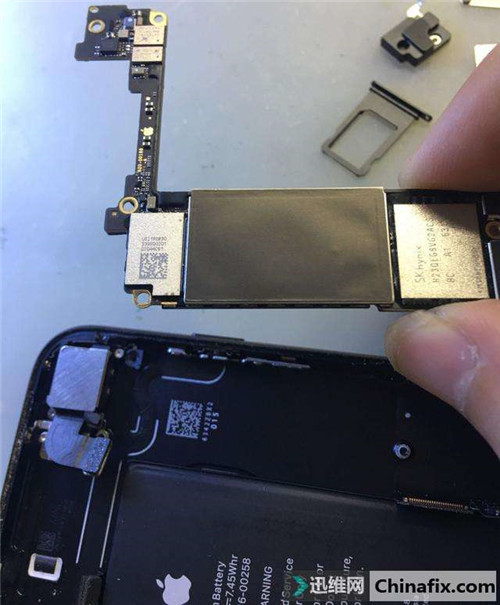

wifi模块采用异形，位于主板顶端。
iPhone7 wifi地址不适用故障维修 图6

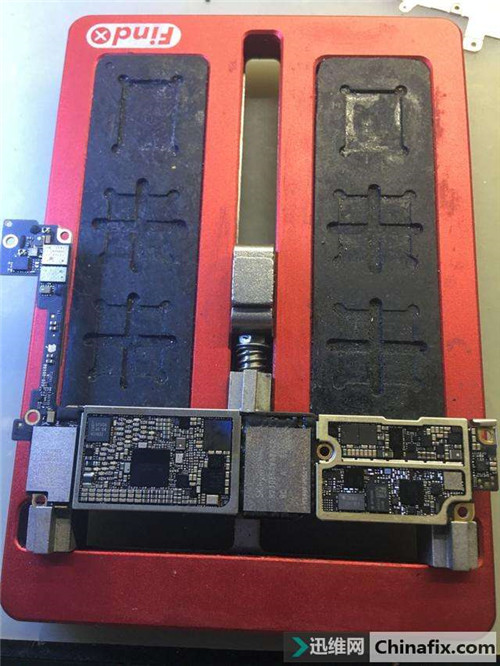

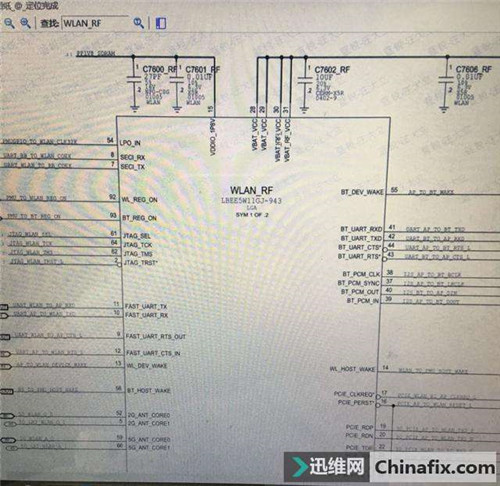

电路规划与6系列机型也有所改变，测量工作条件都正常，更加确定是虚焊导致。
iPhone7手机wifi地址不适用故障维修 图7
显微镜下清楚wifi模块边胶，周围的小原件不能碰虚焊。
iPhone7手机wifi地址不适用故障维修 图8
拆取wifi后发现有焊点脱落，很可能就是这个焊点摔脱落导致的wifi不工作。
iPhone7 wifi地址不适用故障维修 图9

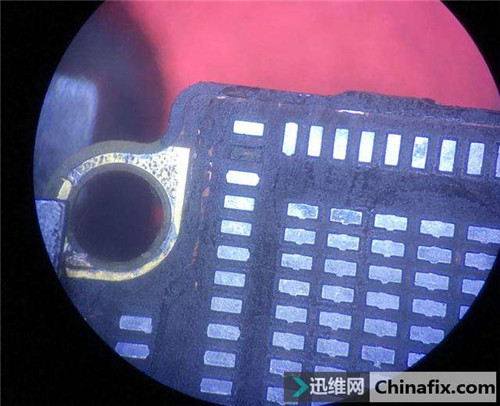

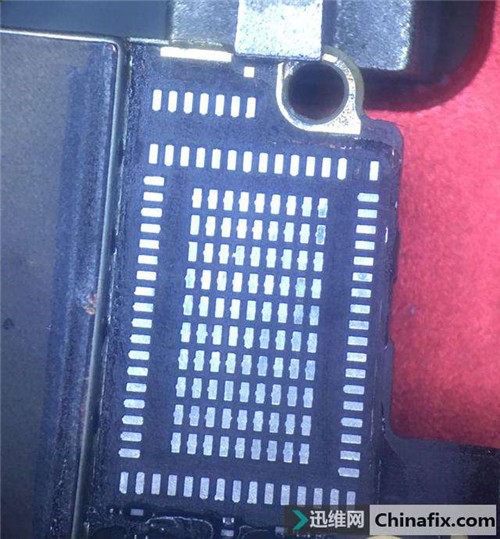

清理干净主板焊盘。
iPhone7 wifi地址不适用故障维修 图10

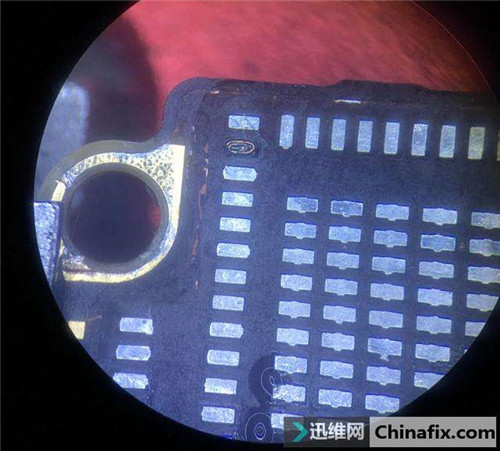

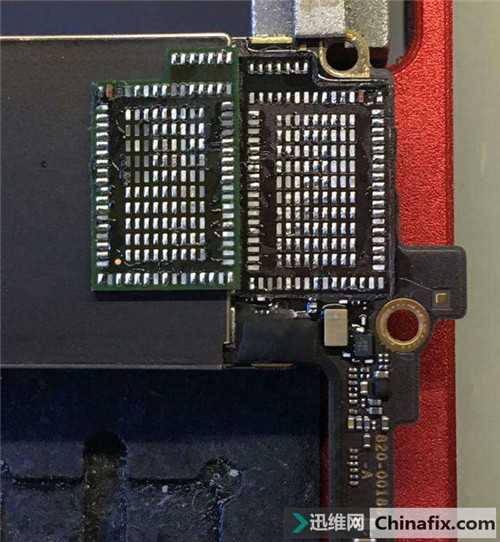

接下来处理脱落的焊点，重新飞线打圈制作出焊点。
iPhone7手机wifi地址不适用故障维修 图11
制作的焊点要求越接近原厂焊点越完美。只飞一条线，能用就好不是我们修机的风格。
iPhone7 wifi地址不适用故障维修 图12

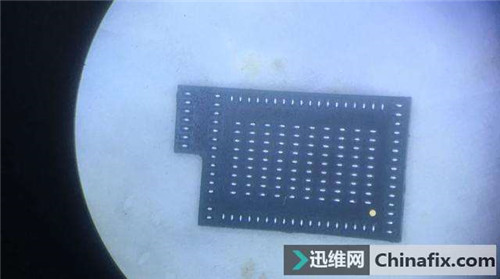

再处理干净wifi模块，并植锡装回主板。
iPhone7 wifi地址不适用故障维修 图13

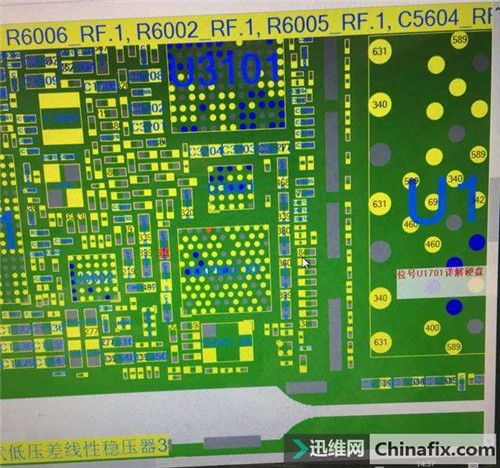

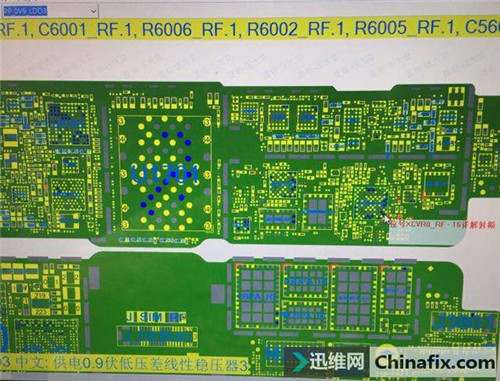

安装完wifi后，开机测验过程中发现不停白苹果重新启动，偶尔进系统后关于本机里调制解调器固件遗失，观察稳压电源的电流反馈，每次自检加载完开机程序后，信号部分一工作就会电流偏大，造成重新启动。再次确认wifi电路没有问题后，转移思路。既然是信号部分出问题，而且电流显著不对，那就拆掉基带电源，测量底脚的过程中发现下图的一个脚位阻值异常。
iPhone7手机wifi地址不适用故障维修 图14
这一路供电是由基带电源提供给射频的，拆掉射频确认线路问题还是负载本身问题。
iPhone7 wifi地址不适用故障维修 图15
射频拆除后，确认线路阻值恢复正常。
iPhone7手机wifi地址不适用故障维修 图16

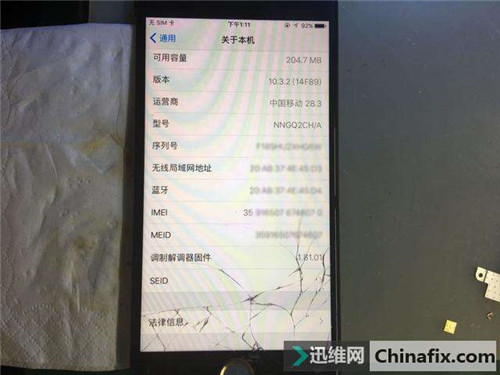

装回基带电源，开机已经正常，关于本机里的基带固件也已恢复。看来是射频本身短路破坏造成的无基带。
iPhone7 wifi地址不适用故障维修 图17

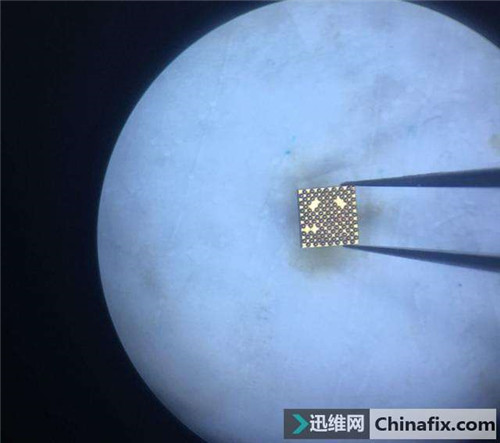

更换一颗正常的射频IC，植锡并装回主板。
iPhone7手机wifi地址不适用故障维修 图18
iPhone7 wifi地址不适用故障维修 图19
清理所有作业痕迹，指纹，灰尘。
iPhone7 wifi地址不适用故障维修 图20

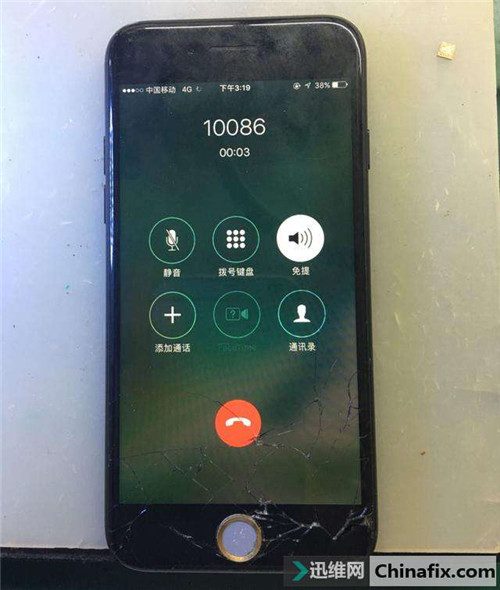

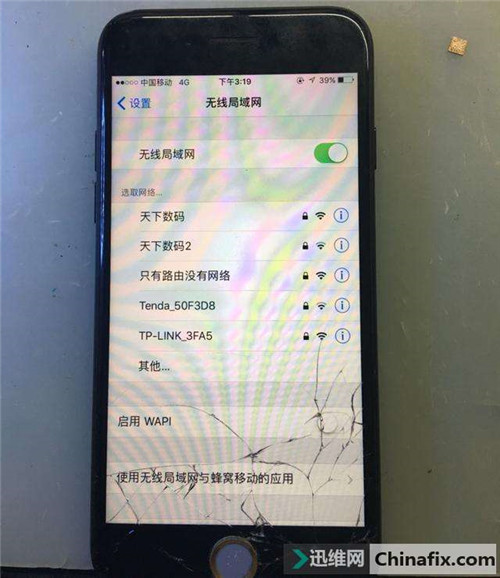

装回整机，测验wifi，4G，通话上网所有正常。
iPhone7 wifi地址不适用故障维修 图21
iPhone7 wifi地址不适用故障维修 图22
最后贴上保修贴纸，清理机壳内部指纹灰尘。交付客户。
维修过程中，不确定原因很多。wifi和射频理论上没有直接关系，位置上一个在主板顶端，一个在主板尾部，更不可能因焊接温度影响。所以不用纠结怎么造成，有思路有手工知道怎么搞定问题才是关键。
