iPhone6 Plus换屏后刷机报错4013未能修复一例

手机维修资料 admin 2017-09-12 6834 次浏览 0个评论

外地客户寄修一台iPhone6 Plus,刷机报错4013出苹果不出进度条,同行描述给客户换屏后重启也刷机报错4013。接机检查板很干净还没有修过,开机数据线模式,确实是刷机报错4013。很多人都知道刷机报错4013一般是CPU,硬盘和外配(比如前像头)的问题。

能出苹果CPU问题不大,但也不能排除,当然先搞简单的。既然换屏肯定摔过,考虑硬盘也在情理之中。更换硬盘后刷机出苹果报错4014,我想报错40XX之类应该总线也有问题,导致CPU工作不正常。苹果刷机其实是在安装系统以外还会对各功能进行自检和服务器进行比对,如果硬件有问题就会报相应错误。

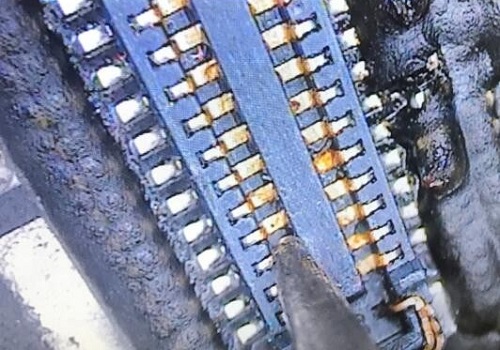

考虑同行换外配引起的,首先换屏肯定要拆的就是触摸座显示座前像头座,触摸座没有总线。能显示数据线,证明显示座的I2C没有问题。那就看前像头座,再加上平时我们遇一进水前像头坏的也会引起重启。结果分析没错,前像头座31脚光线传感器I2C2总线AP_BI_I2C2_SDA_ALS_CONN出问题了。

iPhone6 Plus换屏后刷机报错4013未能修复(图1)



iPhone6 Plus换屏后刷机报错4013未能修复(图2)

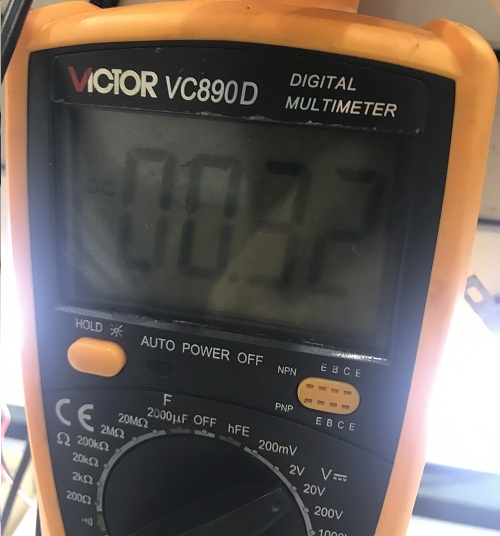

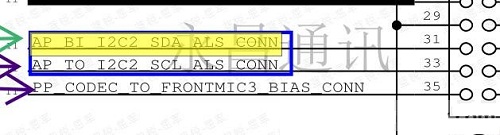

电压只有0.32V,33脚AP_TO_I2C2_SCL_ALS_CONN电压正常1.8V。

iPhone6 Plus换屏后刷机报错4013未能修复(图3)



iPhone6 Plus换屏后刷机报错4013未能修复(图4)

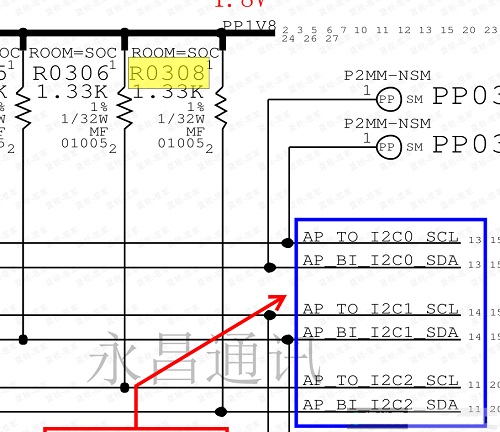

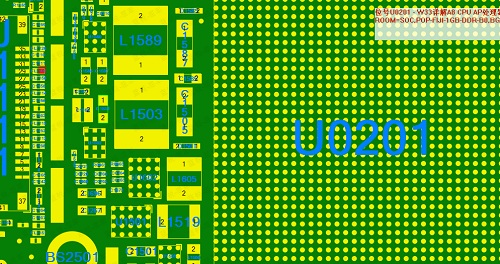

可以很清楚的了解到这个总线通前像头座和CPU,中间由上拉电阻R0308上拉1.8。

iPhone6 Plus换屏后刷机报错4013未能修复(图5)

经检查电阻没有问题,肯定是同行换屏的时候没断线导致CPU挂了。由于电压过低我也没有补电压,以前试过电压差太多补电压也没用。放弃吧!到此维修结束,本次维修没有给同行解决故障,发帖只是想让大家注意以后的维修中一定要断电扣屏!

iPhone 6 Plus专题帖:http://www.chinafix.com/thread-1031268-1-1.html
