型号： iPhone7Plus

故障情况：手机不开机　

解决办法：

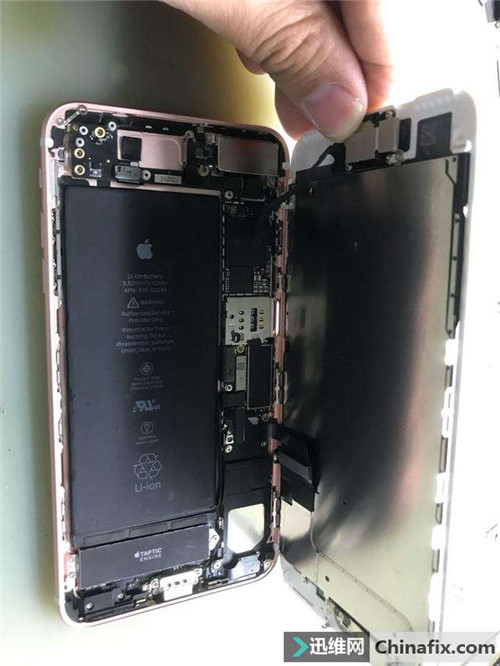

同行发来一台iPhone手机7plus，描述的问题是手机不开机。

iPhone7Plus 手机不开机维修案例　图1

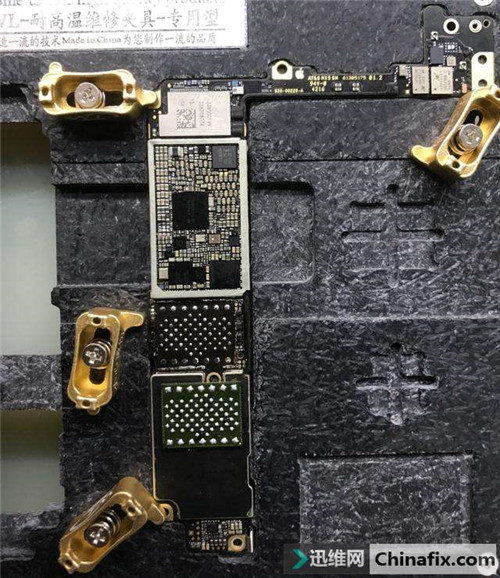

既然他写了硬盘是坏的。那我当然就把他的坏硬盘拆掉换一个好硬盘先试试。

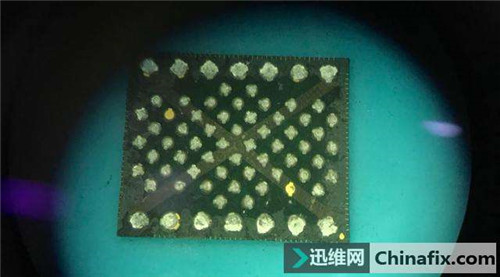

他的坏硬盘是假盘，大大的X看起来好别致。

iPhone7Plus 手机不开机维修案例　图2

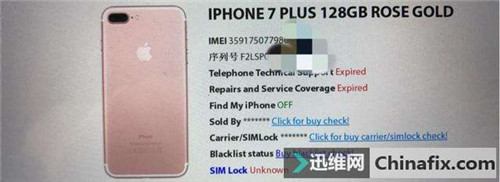

首先根据手机的imei查询到这台机的序列号。

iPhone7Plus 手机不开机维修案例　图3

然后用测验架把新硬盘写入查出来的序列号，装机。

iPhone7Plus 手机不开机维修案例　图4

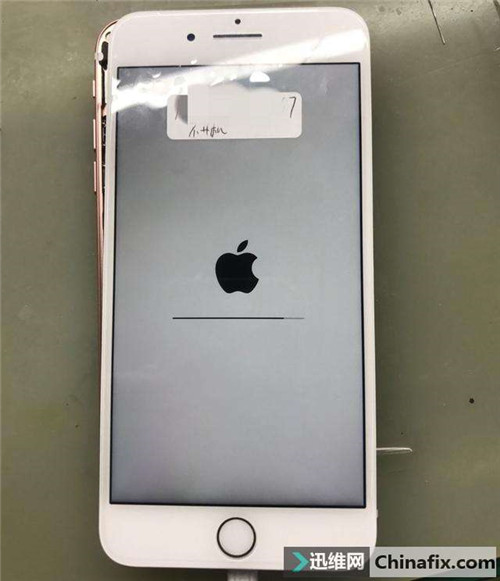

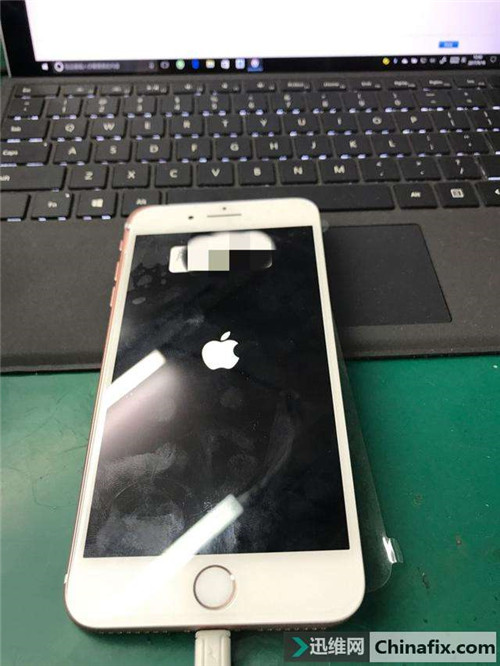

装机后刷机测验，结果如图，出现苹果logo后itunes报错9。

iPhone7Plus 手机不开机维修案例　图5

这时候要看细节了，正常的话，玫瑰金的7p刷机会是白底黑苹果logo，我确定我写硬盘的时候颜色已经写对，那么就排除了硬盘本身的问题。

出现这个问题绝大多数都是硬盘到cpu断线或者cpu虚焊引起。

现在已经排除硬盘的问题。装硬盘之前我早已经顺势测量了硬盘的座子阻值，座子是毫无问题的，那就剩下cpu了。

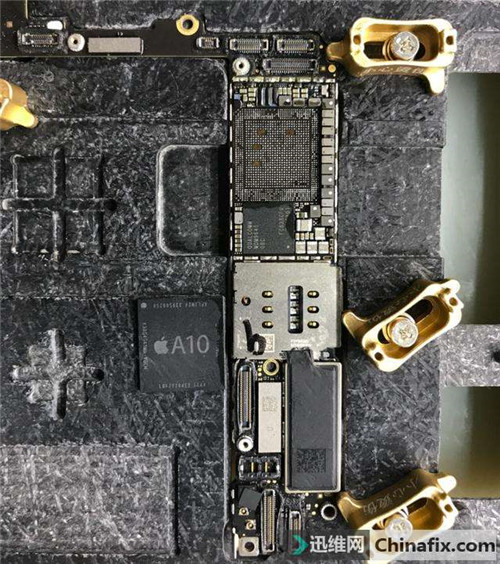

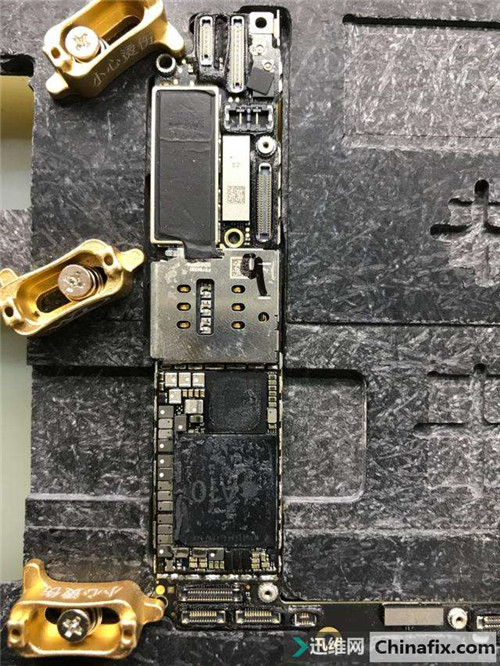

二话不说拆了处理器重新安装！

iPhone7Plus 手机不开机维修案例　图6

iPhone7Plus 手机不开机维修案例　图7

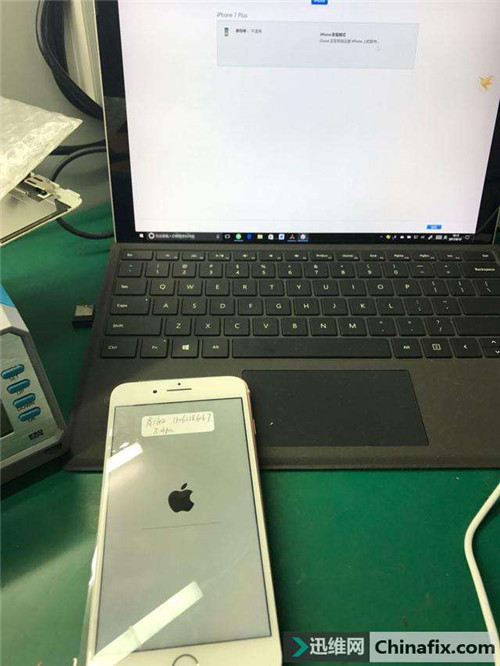

然后重新刷机，这时候已经正常白底黑苹果logo了。

iPhone7Plus 手机不开机维修案例　图8

iPhone7Plus 手机不开机维修案例　图9

但是别高兴太早，刷机到了苹果logo下面后报错56。

重新分析问题。造成刷机报错56的有基带芯片。NFC电路。

我首先怀疑有可能吹处理器把基带吹虚焊了。结果重装后问题依旧，

那么重装大小NFC芯片。

iPhone7Plus 手机不开机维修案例　图10

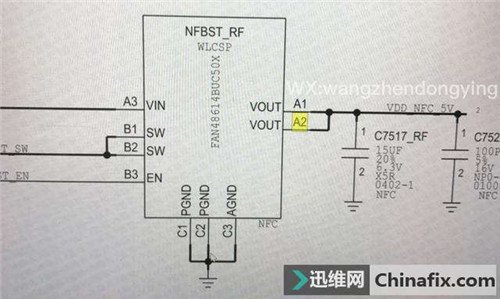

结果问题依旧，静下心来重新分析问题，我觉得NFC可能性要比基带出问题可能性大，因为基带出问题大部分都是报错-1，报错56的话NFC可能性要高，分析完成后开始看原理图，我竟然发现7代的nfc前端和以前的不太一样，前端的工作条件不是主供电给的，竟然还经过了一个供电管转换。

iPhone7Plus 手机不开机维修案例　图11

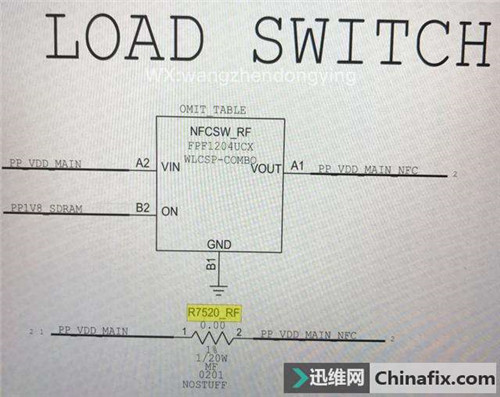

这是供电管。

iPhone7Plus 手机不开机维修案例　图12

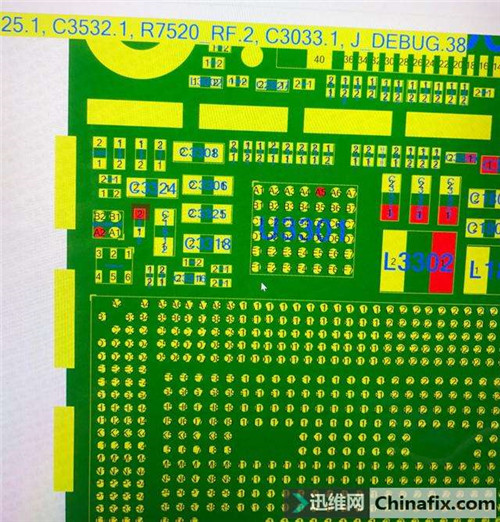

他的位置在处理器左上角。

iPhone7Plus 手机不开机维修案例　图13

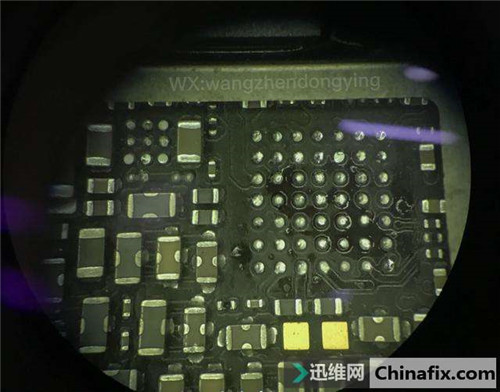

是不是吹处理器把这个四角管吹虚焊了？我测量这个供电管的输出，结果没有输出，问题找到。重新安装这个供电管。

iPhone7Plus 手机不开机维修案例　图14

然后再测量。发现已经有了电压输出，那么刷机吧。

iPhone7Plus 手机不开机维修案例　图15

iPhone7Plus 手机不开机维修案例　图16

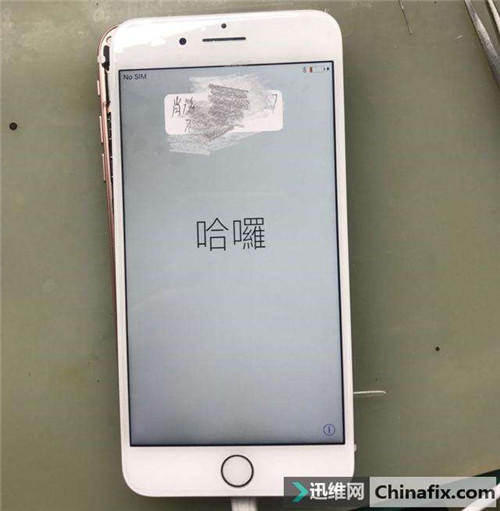

终于久违的开机界面出现！修复完成！！

修机手工加思路，碰到问题不要慌，结果总归是好的！

iPhone 7 Plus维修系列专题贴：http://www.chinafix.com/thread-1030032-1-3.html
