iPhone6S插卡手机无服务维修

手机维修资料 admin 2017-10-26 8788 次浏览 0个评论

前天有个客户给我拿过来一台6S,说用着用着就突然手机无服务了。我问他摔过没有,他说没有,就说打完一个电话然后扔床边充电睡觉去了,也没进过水,我说那先检测下吧!

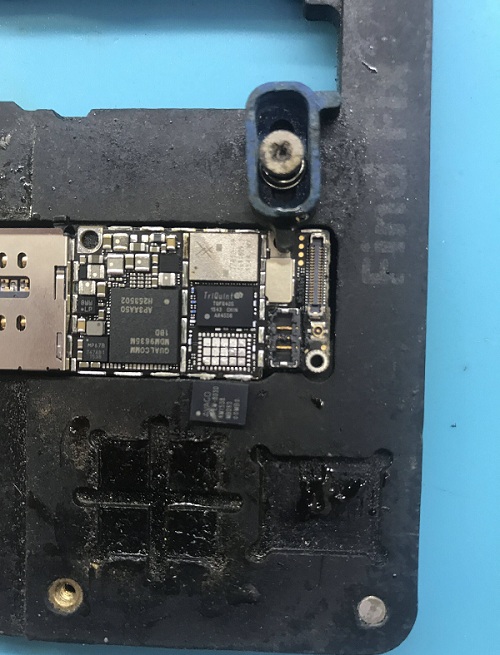

然后拿到维修室拆机检测,拆开后一大股香水味,先检查外配,外配没事,测主板,插上电信卡无服务,联通无服务,移动无服务。像这种情况肯定先想到通病,先拆2G功放,换个上去,2G功放是很容易出问题的,没错就是他!看下图。

iPhone6S插卡手机无服务维修(图1)

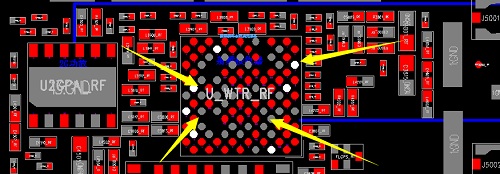

装机测试,还是无服务。然后下一个通病:射频,这两个是最容易坏的,换了再说,看下图。

iPhone6S插卡手机无服务维修(图2)

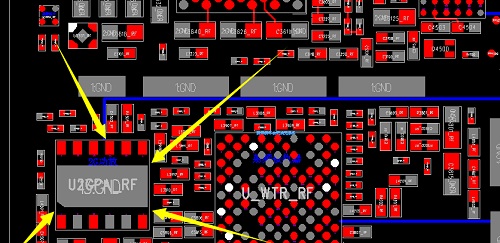

2G功放和射频靠着,再装上试机,还是不行。难道是基带出问题了???突然出来一格信号接着没了,心中暗喜,这说明基带有工作,肯定是发射极哪个有问题!没办法了,只能飞线判断了。

iPhone6S插卡手机无服务维修(图3)

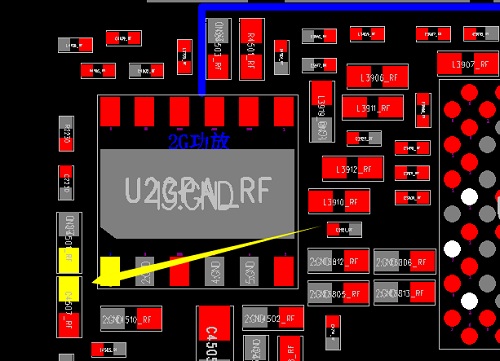

先从2G功放的第一脚飞,测试,故障依旧没信号。

iPhone6S插卡手机无服务维修(图4)

再从第七脚飞,测试,把天线扯到比头高竟然有两格信号了,打电话试试,也能打,但是不能上网,切换不到4G,先不管了,先修打电话。从第七脚飞有信号了说明射频工作了,然后发送给2G功放,经过2G就没信号了,说明2G出问题了,毕竟芯片都是拆机的,也不确定好坏,再换个上去,OK,有信号了,但是特别弱,就两格。之后再怎么飞线都不好使,从射频发射出来的电容上飞线还是信号弱,那就判断射频问题了,再换个射频上去。

OK,电信信号满格,打电话没问题,有3G,没4G,最尴尬的是装上移动和联通还是无服务,电信就没事,再换个射频。都能2G打电话了,但是还是没4G。2G和3G都有了就是没有4G,那说明高频段工作不正常导致的,先查查!刚拆下屏蔽罩还没下手就发现问题了。

iPhone6S插卡手机无服务维修(图5)

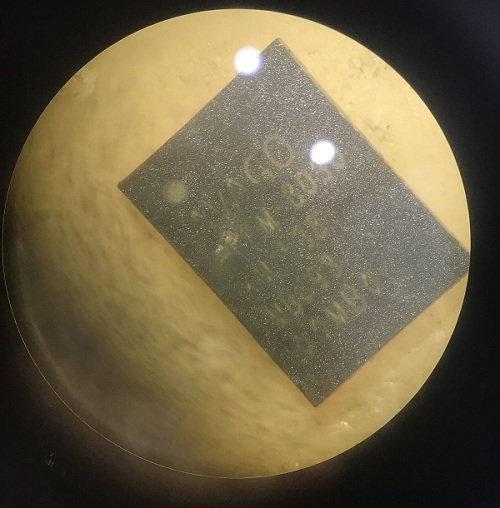

这是已经拆下来的图,刚在主板上的时候我以为那个洞是第一脚,放显微镜下一看,不对啊,怎么第一脚还有两个洞,拿镊子一拨,就有碎渣掉下来了。看下点位这是个中频功放,拆掉。

iPhone6S插卡手机无服务维修(图6)

换个上去,上壳测机。

iPhone6S插卡手机无服务维修(图7)

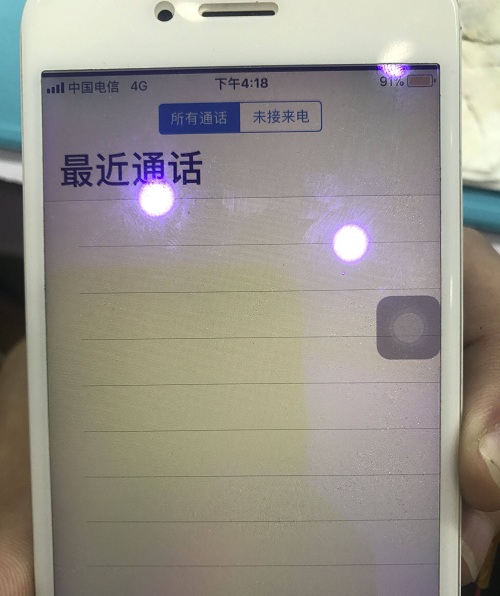

进系统有4G信号了,打电话正常,上网正常,联通卡正常,移动卡正常。测机半小时没问题,维修结束!

iPhone6S插卡手机无服务维修(图8)

iPhone6S系列专题帖:http://www.chinafix.com/thread-1030947-1-1.html
