iPhone6手机WiFi打不开维修思路分享

手机维修资料 admin 2017-10-27 2302 次浏览 0个评论


前天,客户拿一iPhone6来维修,他描述的故障是手机WiFi打不开,其它都正常。拿到手初步目测外观成色很靓,没有摔过的痕迹。进设置时明显感觉要等待30秒左右,然后WiFi为灰色点不开,设置中关于本机的WiFi地址为不适用。



iPhone6手机WiFi不开维修思路分享(图1)

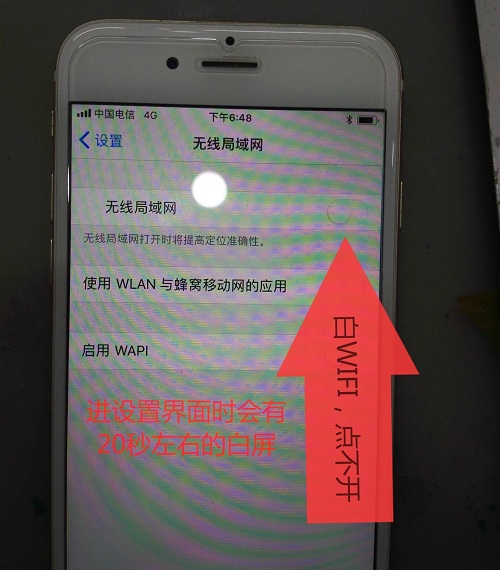

无WiFi,俗称白WiFi。



iPhone6手机WiFi打不开维修思路分享(图2)

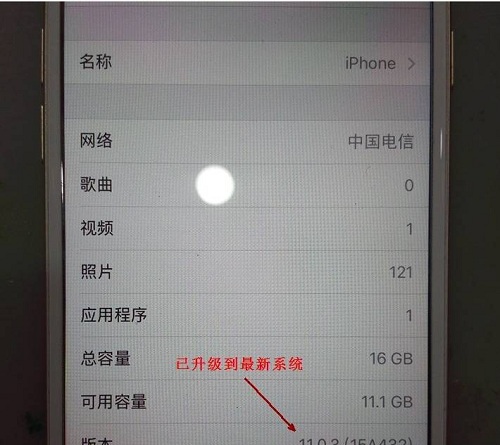

最新系统11.0.3,客户讲朋友帮他更新了系统。



iPhone6手机WiFi不开维修思路分享(图3)

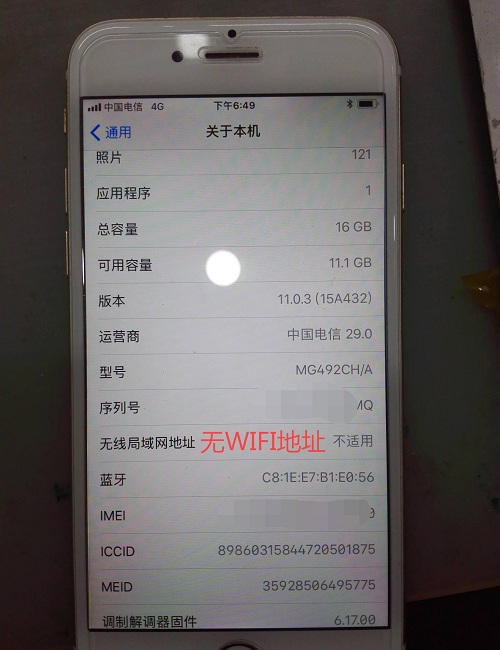

WiFi地址无,客户描述朋友帮忙升级了系统,结果还是白WiFi,其它都没有动过,报价后客户留下机器,正式开始维修。



iPhone6手机WiFi打不开维修思路分享(图4)

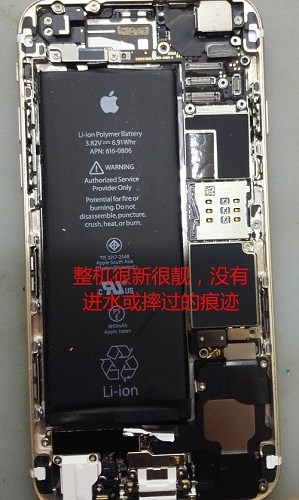

拆下屏可以看到整板很靓,没有进水痕迹。



iPhone6手机WiFi不开维修思路分享(图5)

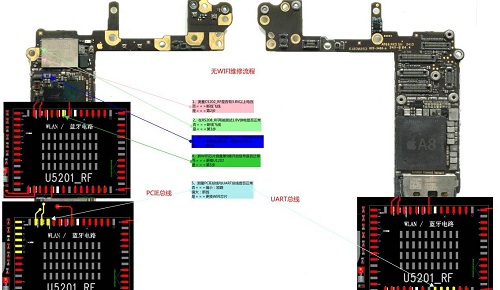

这是维修流程之无WiFi维修思路,拆机后根据此思路先打主供电及1.8V供电、1.35V对地值,上电再测这些供电正常,那就拆芯片!



iPhone6手机WiFi打不开维修思路分享(图6)

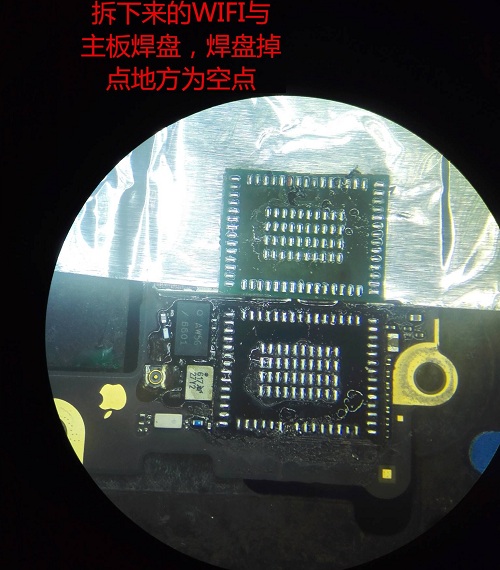

拆下的芯片与焊盘,掉了个空点!



iPhone6手机WiFi不开维修思路分享(图7)

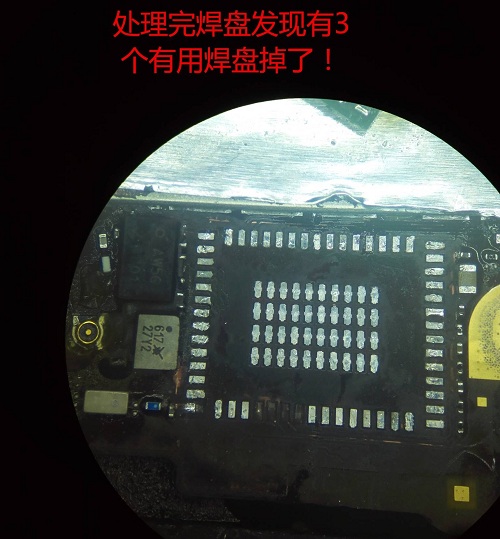

除胶后发现又有3个焊盘掉点,怀疑是这几个点中的某个或全部虚焊导致无WiFi,二话不说,补线!补线后将整个焊盘打值全部正常,为保险起见WiFi也换一个!焊盘掉点,估计客户的手机可能被摔过。



iPhone6手机WiFi打不开维修思路分享(图8)

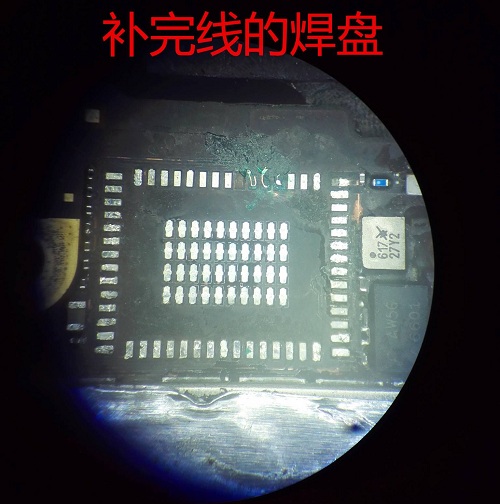

补完线的焊盘。



iPhone6手机WiFi不开维修思路分享(图9)

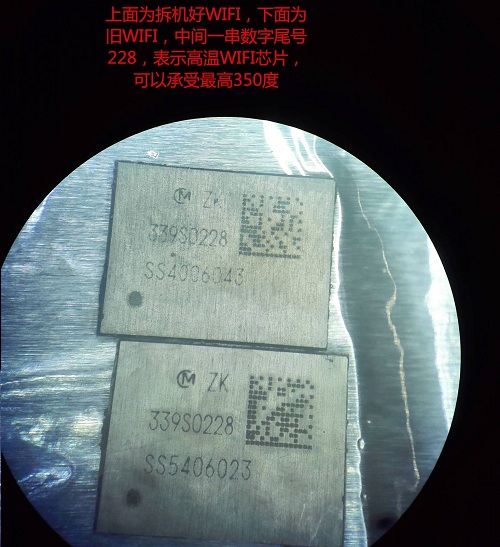

新旧WiFi芯片。从ID板上拆下WIFI芯片植好锡吹上去,板凉后开机进设置时卡机,然后直接退回到主界面。重新再换一片WiFi上去再试,正常了!



iPhone6手机WiFi打不开维修思路分享(图10)




iPhone6手机WiFi打不开维修思路分享(图11)

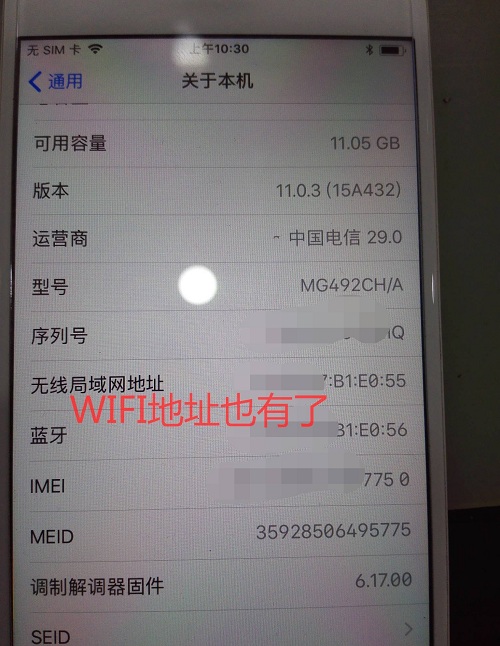

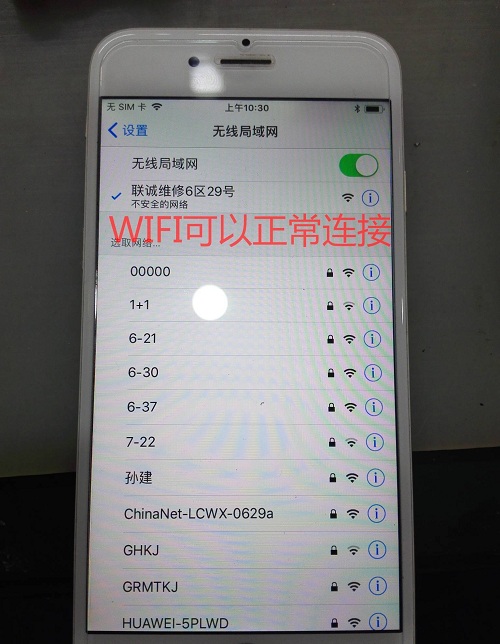

iPhone6手机WiFi打不开故障至此修复。

iPhone6维修专题帖:http://www.chinafix.com/thread-1030310-1-1.html
