iPhone6进水腐蚀开不开机维修案例

手机维修资料 admin 2017-11-02 5965 次浏览 0个评论

机器型号:iPhone6

故障现象:进水腐蚀开不开机

维修过程:

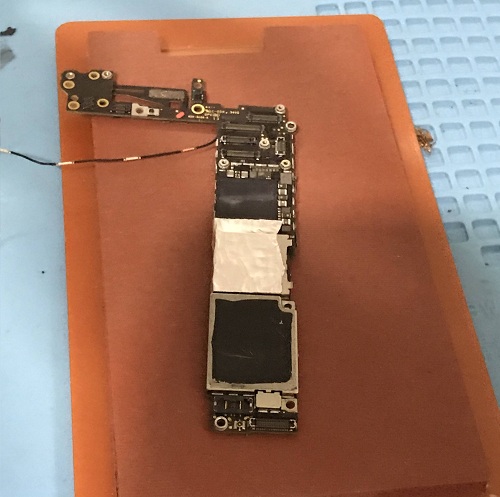

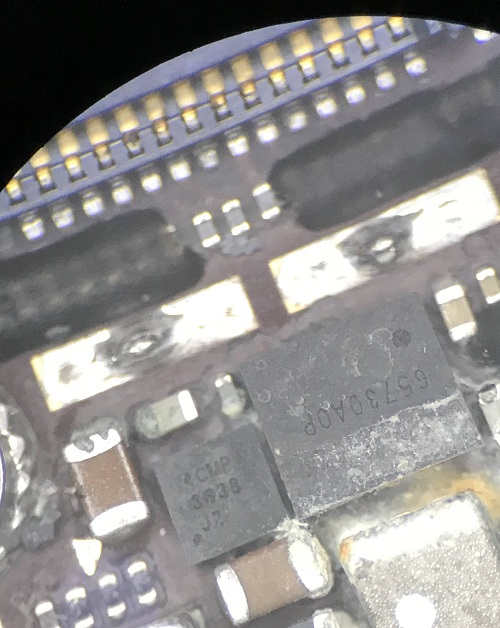

拆机检查发现屏幕排线座子都有腐蚀,进水贴变红。

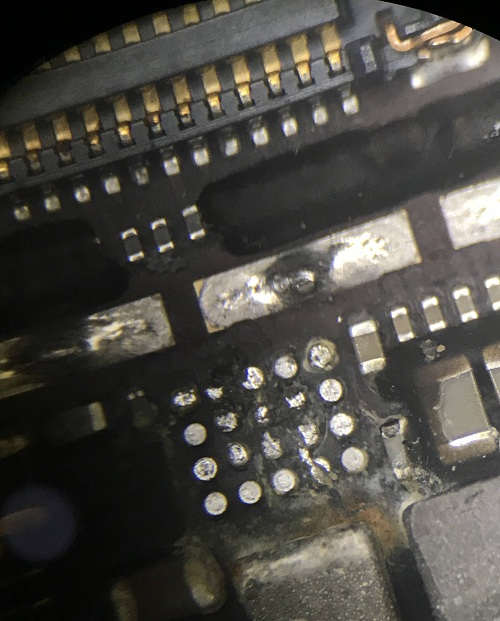

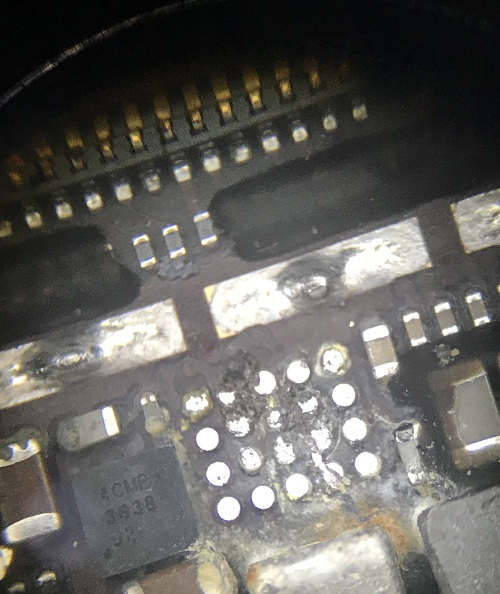

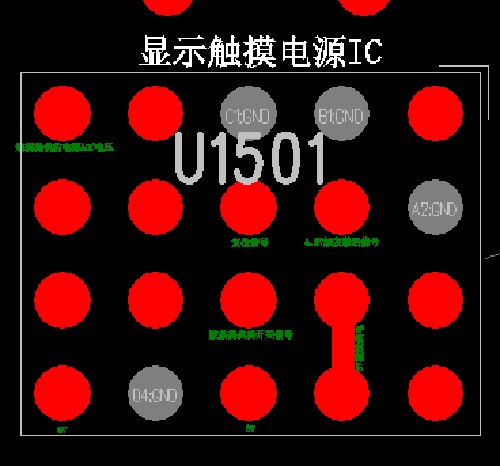

夹电漏电50毫安左右,触发后定住150毫安左右,电池座BATT VCC二极体正常,VCC MAIN二极体只有230多。进水容易损坏显示触摸电源IC U1501,拆了U1501焊盘和IC都有进水腐蚀的痕迹,二极体恢复310,也不漏电了。







不漏电了但是触发后电流依然只有50-100毫安左右定住 ,查不开机电压吧!

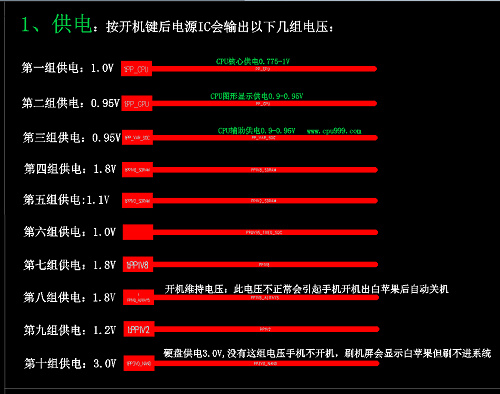

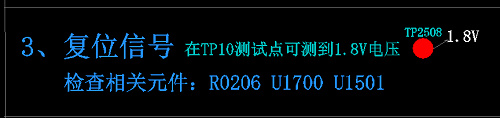

除了GPU那条没有电压,其他电压都正常。查复位在TP2508没有1.8V,找到问题了。

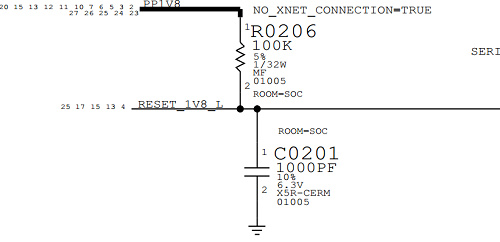

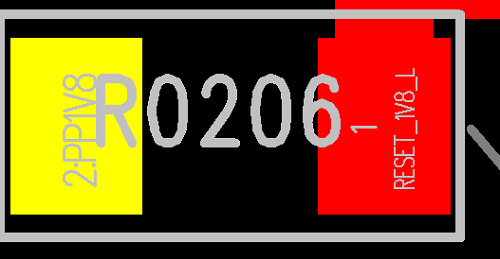

TP2508电压1.8V没有,二极体为0短路了。原理不是很懂,按照图片写的R0206、U1700、U1501。 U1501之前拆过换了新的,U1700我也拆了 是一个封胶的IC,底部焊盘很干净,拆了后复位信号二极体还是0,重新装回去。看了下R0206原理图。

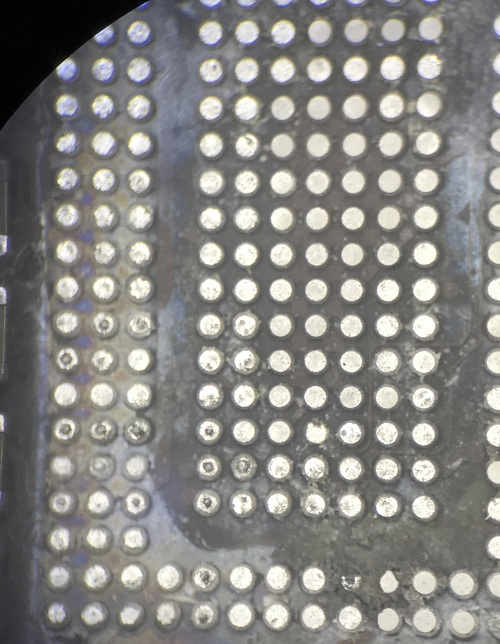

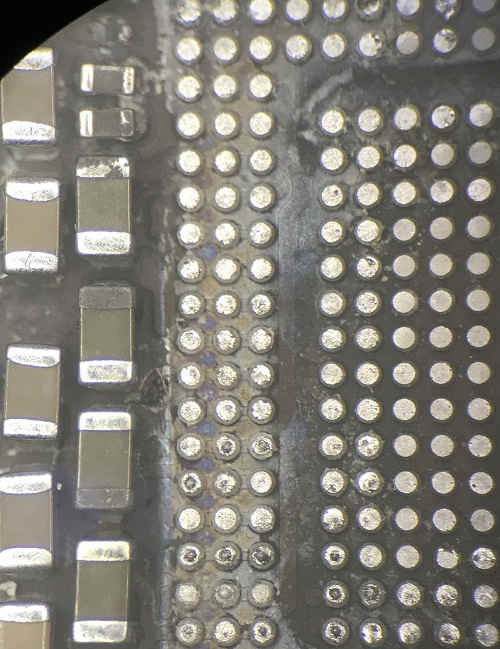

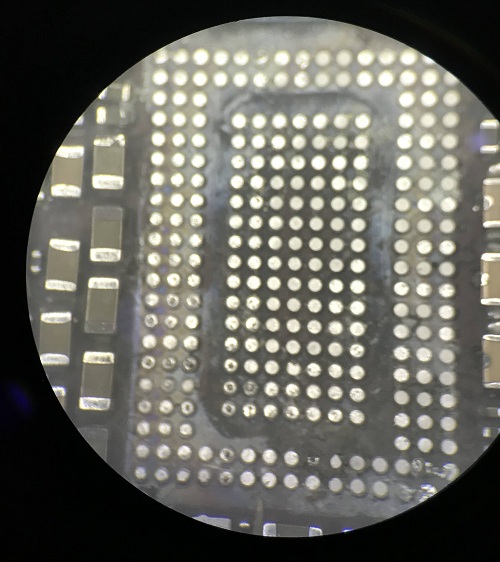

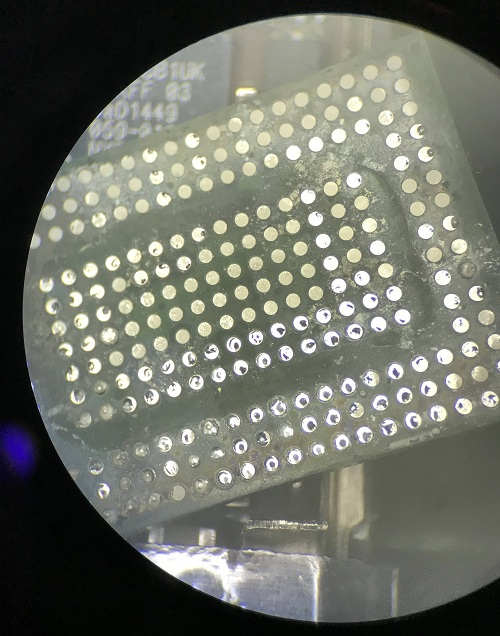

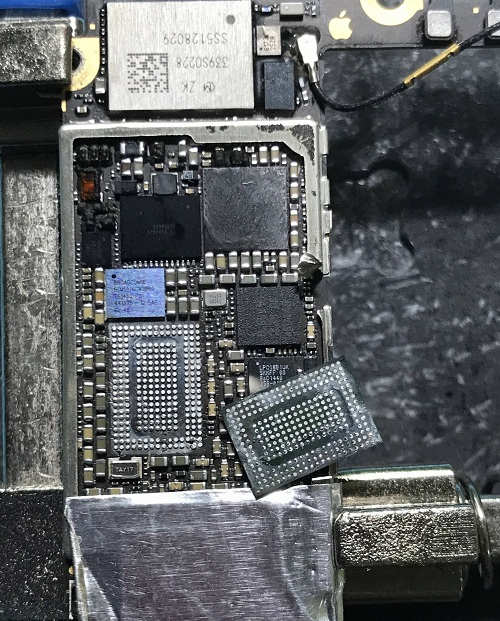

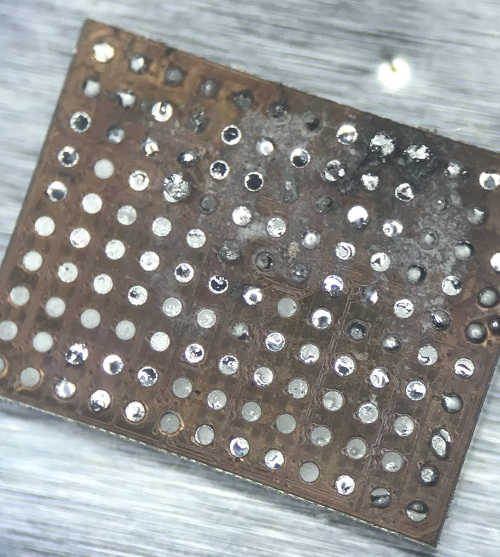

应该是电源发出来的吧!不管了先拆了主电源U1202看看,拆了果然发霉。

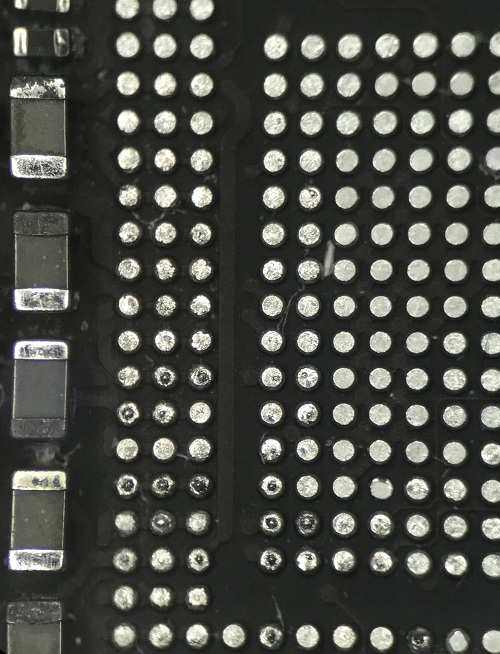

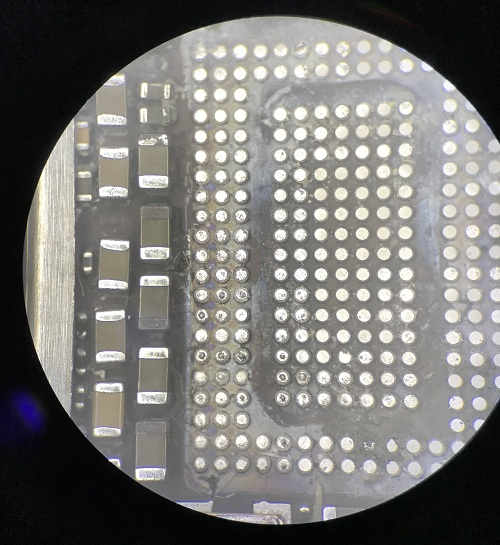

清理焊盘测量二极体有300多,安装新的IC后再测TP2508二极体恢复到300多正常,电压只有0.45V,这么低?

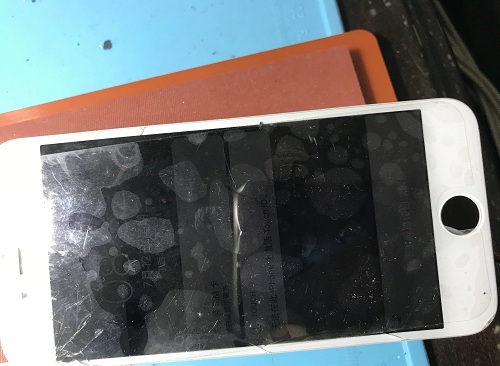

那就把R0206换了个1.00K的电阻装回去,换了后再测电压有了1.45V,为什么没有1.8V?加电触发后有电流跳变了,感觉正常了,换了个屏幕进入系统了但是没有触摸。无触摸修过很多了,换黑触摸先拆了U2402。



换了个新的再开机触摸正常了,觉得挺奇怪的,有点担心白触摸是否也这样,不过能触摸就不换白的了。电源和黑触摸都是低温锡,等会不小心碰到又得重新焊接。拿到密码后测试功能,无送话,听筒无声音,录音打不开。首先还把小音频拆了重新换了个,再测试开扬声器送话有,听筒有,就是嗡嗡嗡的不稳定,再换大音频,换了个新的测试都正常了。

换大音频后没有背光了,感觉好郁闷哪里吹坏了吗?测显示座子有一脚背光回路OL,我是在座子上方测的,相连的电感是有阻值的,问题在座子上。座子那个点的底脚用刀刮刮,再测也是有阻值的,刷干净上焊油上了点锡,座子上方二极体又回来了500,开机正常。iPhone6进水腐蚀开不开机维修结束!
