机器型号：iPhone6p

故障情况：更换触摸ic导致手机开机不显示

维修过程：

到手一台6P不显示也没有背光，同行换黑触摸后就这样了。换了七八个黑触摸也一样，准备赔机了。拿来让我看看有没有救，我拆下黑触摸，量黑触摸阻值正常，测供电发现+5.7v只有1.3V，而-5.7根本没有。这两个电压是管显示的，没有或者不正常肯定不显示。

手机开机不显示

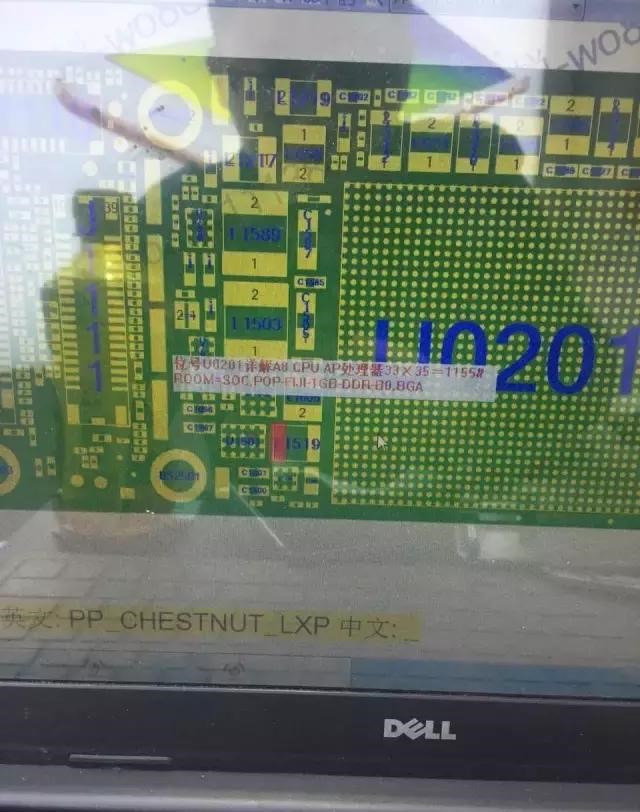

二修iPhone6p更换触摸ic导致手机开机不显示故障维修案例　图1

手机开机不显示

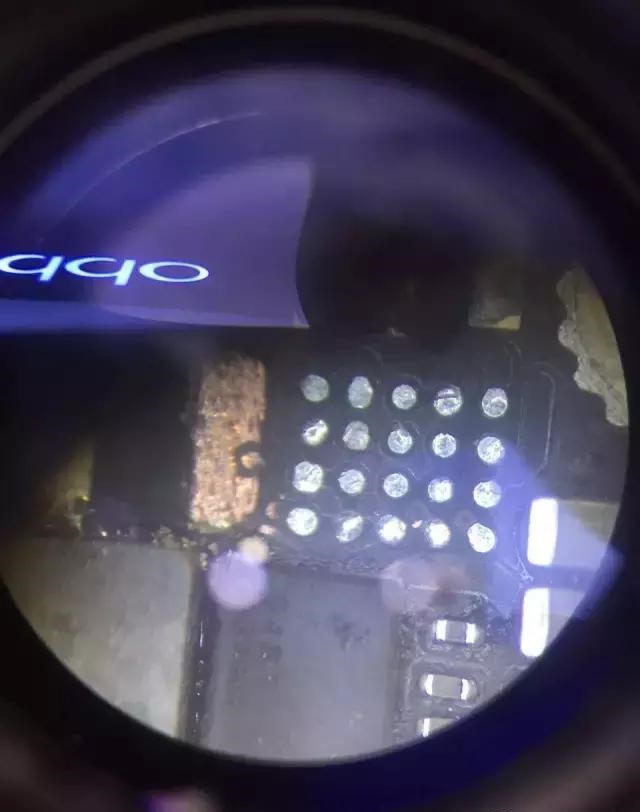

二修iPhone6p更换触摸ic导致手机开机不显示故障维修案例　图2

这两个供电是显示ic出来的，二话不说直接拆下显示ic。测量底角，发现B2脚无阻值，通电感L1519。拆了L1519发现两头都有阻值，说明L1519到B2脚断线。直接把L1519底角刮开，阻值就出来了。装好L1519和显示ic，开机出现了久违的logo。

手机开机不显示

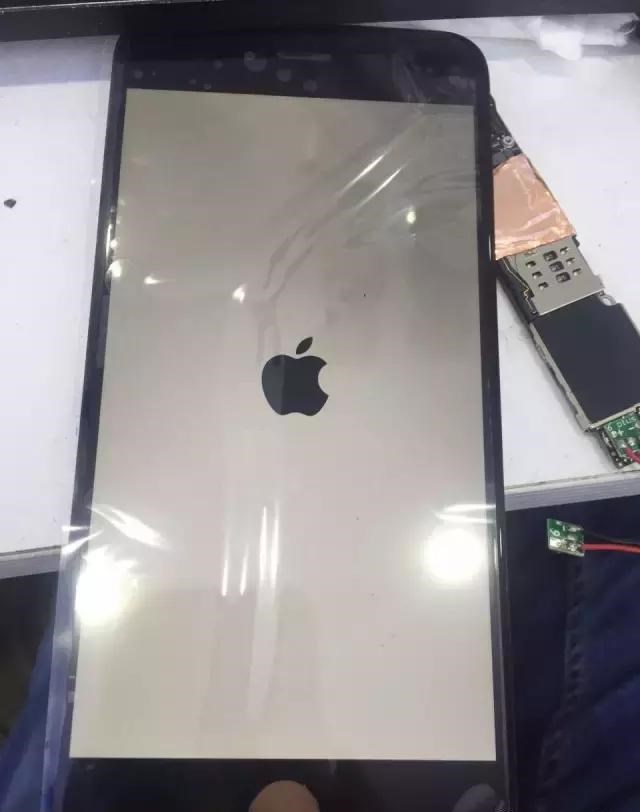

二修iPhone6p更换触摸ic导致手机开机不显示故障维修案例　图3

PS:这个B2脚到L1519断线是通病，通常为摔机。还有就是吹黑触摸温度过高导致的。所以不显示的机器排除座子阻值后，先测下B2脚是否断线。如果断了其实不需要接线，只需要把表皮刮开，阻值自然就出来了。(图中那个挖出来的小铜点就是通B2脚，周围接地，要打绿油做好绝缘)

手机开机不显示

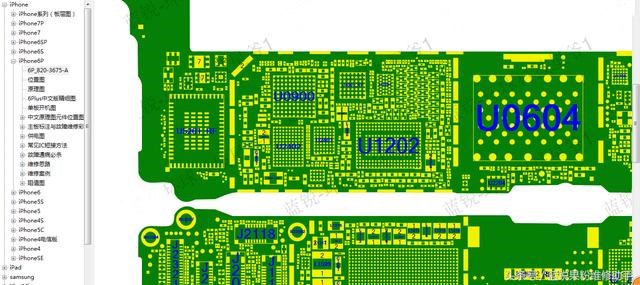

二修iPhone6p更换触摸ic导致手机开机不显示故障维修案例　图4

以上就是二修iPhone6p更换触摸ic 导致开机不显示故障维修过程，如果您有更好的解决办法，欢迎在下面的评论区进行交流。
