iPhone7 Plus手机进水开机阴阳屏故障维修

手机维修资料 admin 2017-11-14 4356 次浏览 0个评论

接修一台iPhone7 Plus,手机进水开机阴阳屏。阴阳屏照片忘拍了,以为很快就能修好的,但走了点弯路,发个案例提醒广大搞机人员维修还是慎之又慎,不要果断行事。

拆开主板检查发现FL3901严重腐蚀,直接短接开机还是阴阳屏(苹果7P有两个背光IC,不好确定是哪个)。由于是进水机主要针对腐蚀的电路先检查。考虑到背光IC坏的多,直接更换了腐蚀电路的背光IC U3701,开机还是有阴阳屏。因为带有双背光IC芯片,不能判断换的就是暗的这边背光IC,接着就更换了另外一个背光IC U4601,结果问题还是依旧。

维修到这里已经知道这个不是那么容易搞的了,没办法还是得继续搞啊!直接测试两组背光IC的两个二极管,测到D3702的时候二极管两端阻值80都不到,基本是接地的。直接拆掉这个二极管准备更换一个二极管上去,发现还有一个二极管,就直接测D3701,阻值还是一样,这下问题来了。心想应该不是D3702坏了,就把D3701也拆下来测试,测试结果居然是D3701坏了,找个料版拆一个装上。

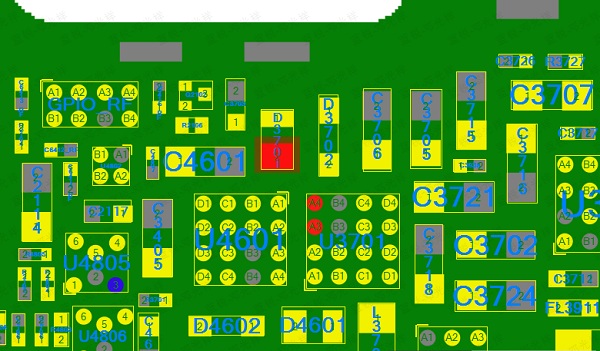

iPhone7 Plus手机进水开机阴阳屏故障维修 图1

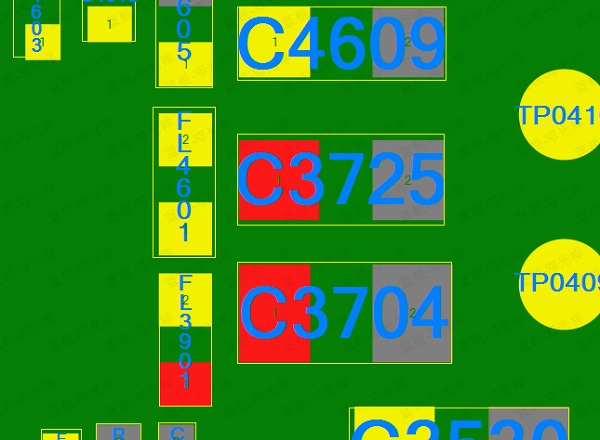

iPhone7 Plus手机进水开机阴阳屏故障维修 图2

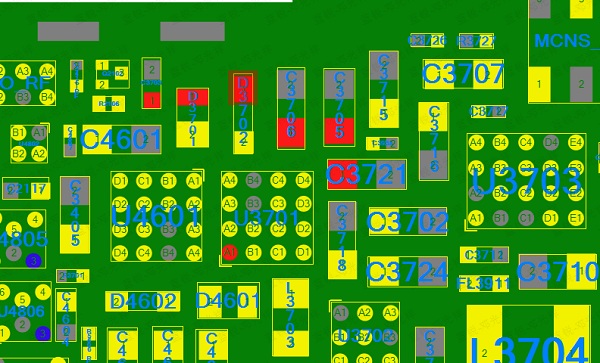

iPhone7 Plus手机进水开机阴阳屏故障维修 图3

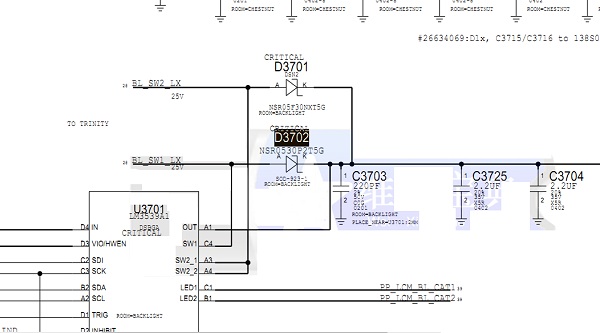

iPhone7 Plus手机进水开机阴阳屏故障维修 图4



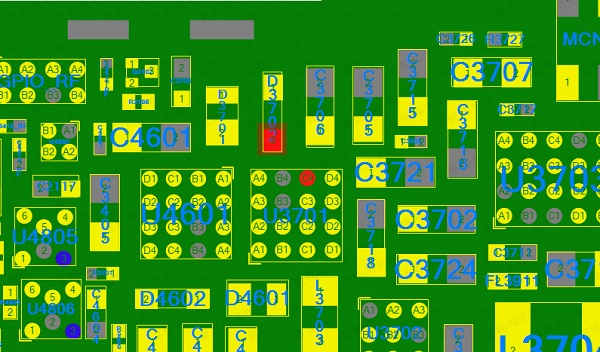

iPhone7 Plus手机进水开机阴阳屏故障维修 图5

装机测试,开机正常,iPhone7 Plus手机进水开机阴阳屏故障修复。

iPhone 7 Plus维修系列专题贴:http://www.chinafix.com/thread-1030032-1-3.html
