iPhone6手机开机不显示维修

手机维修资料 admin 2017-11-23 538 次浏览 0个评论

机器型号:iPhone6

故障现象:手机开机不显示

维修过程:

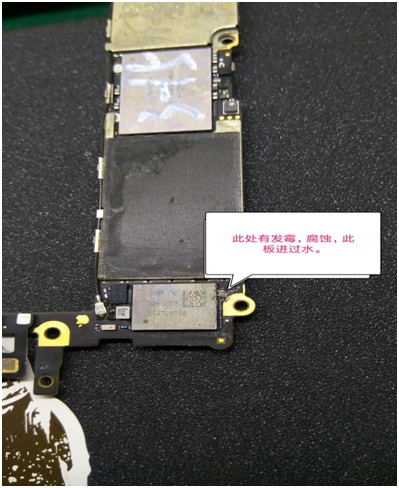

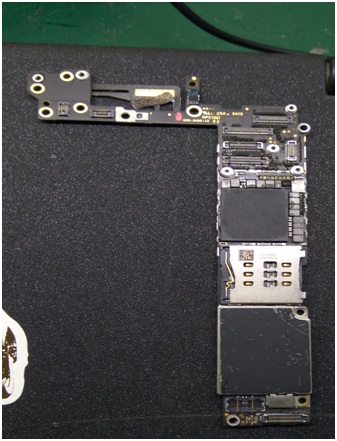

拿到6代故障板看了下外观进过水,有个地方还有发霉的迹象。

iPhone6手机开机不显示维修(图1)



iPhone6手机开机不显示维修(图2)

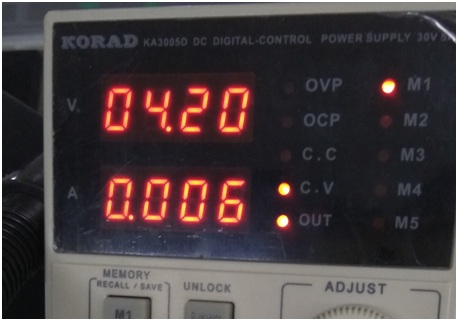

还有几处生锈了的,就不一一拍照了。心想这板肯定问题不少,开始上电,有小漏电。

iPhone6手机开机不显示维修(图3)

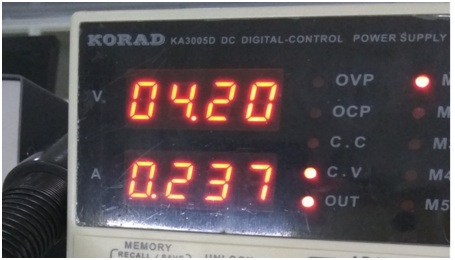

开始短接开机,一看是定电流200多。

iPhone6手机开机不显示维修(图4)

看见是237的定电流故障马上就想起是显示电路的问题,开始对显示接口J2019打值测电压。

iPhone6手机开机不显示维修(图5)

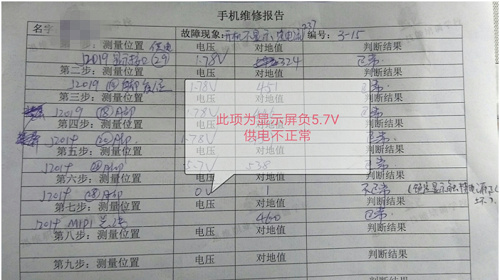

打值,测电压后的数据如下:

iPhone6手机开机不显示维修(图6)

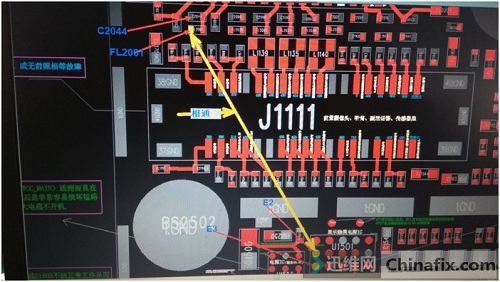

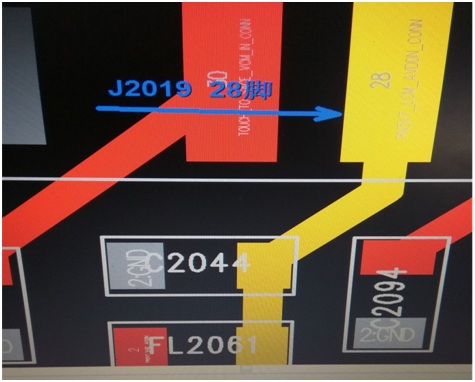

显示接口测量结果后心想一定是显示屏的负5.7V没电,所以背光也不会被开启。只有显示屏得到正负5.7V电压后CPU才会通过I2C总线开启背光,背光开启后CPU又通过MIPI总线传输显示数据给显示屏才会显示,根据显示电路原理,负5.7V是U1501显示触摸电源IC提供的,所以拆了U1501在测量J2019的第28脚到U1501的E2、E3脚线路相通,没有断路,也顺便测了下这两个点之间相连的FL2061、C2044正常。

iPhone6手机开机不显示维修(图7)



iPhone6手机开机不显示维修(图8)

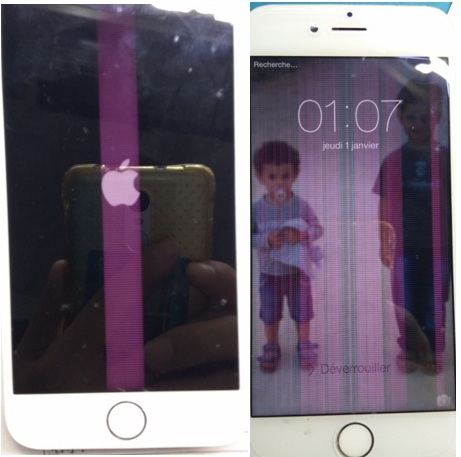

综合以上的条件果断断定U1501一定坏了,不管三七二十一了,从好板上拆了一个下来,植好锡装上,散热后准备上电试下,这时心里还是有点担心,上电后触发开机,电流能正常跳变了,由于拍照技术不好,没拍电流跳变图片。但接上显示屏给大家上了开机的图片(由于显示屏不正常所以是花的)。到此维修结束!

iPhone6手机开机不显示维修(图9)

iPhone6维修专题帖:http://www.chinafix.com/thread-1030310-1-1.html
