iPhone6刷机报错9维修

手机维修资料 admin 2017-11-25 745 次浏览 0个评论

机器型号:iPhone6 16G 单主板

故障现象:开机自动恢复模式,刷机报错9

维修流程:

拿到主板看了一下,整体状态还不错,没有进水腐蚀等现象,于是直接开干。上电接可调电源4.1V,没有漏电,触发开机电流正常跑,30—50—80—120—150—180—100—90电流最终定在90,心想这不就是刷机的事儿嘛!于是直接上外壳刷机测试,看着开机亮白苹果心想CPU应该没有大问题,刷个11.0.3的系统上去,竟然报错3194,先不管,网络问题或者固件不对,去下载个最新的11.1.2的系统试试看再说,顺利刷到进度条模式了,但是,刷机刚刚开始就报错9,当场心就凉了一半了(就怕是码片有断线),我想这是天意。

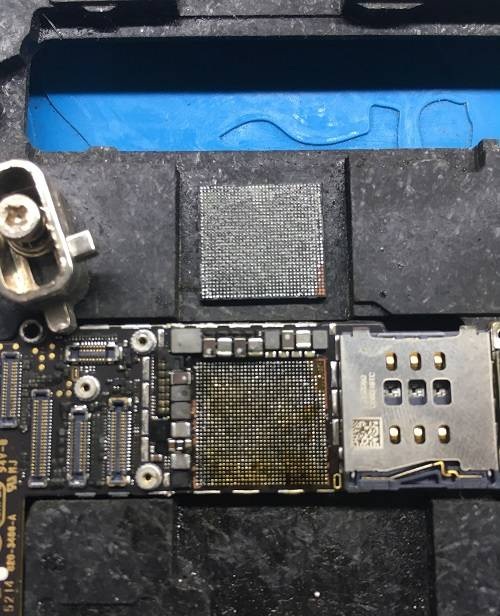

iPhone6刷机报错9维修(图1)

拆开指纹码片U0301的屏蔽罩,测量码片到CPU的数据线AP_TO_EEPROM_I2C_SCL、AP_BI_EEPROM_I2C_SDA的上拉电阻测试点对地二极体值有一个是700多的,还有一个700多和400多跳变。

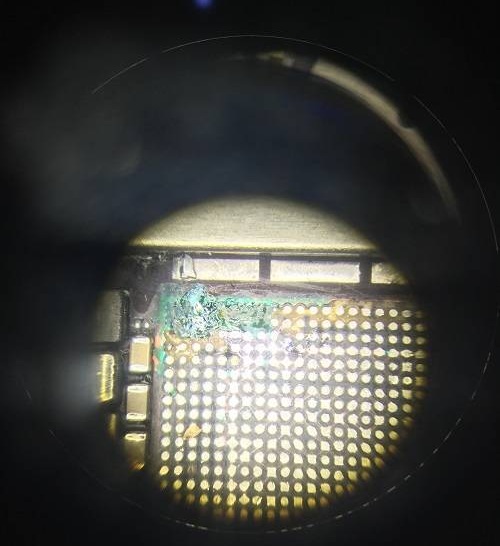

iPhone6刷机报错9维修(图2)

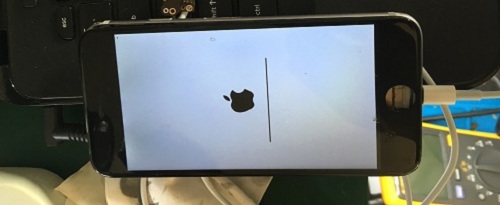

iPhone6刷机报错9维修(图3)

这把彻底心凉了,CPU到码片数据线断线,是刮骨疗伤还是干CPU呢?

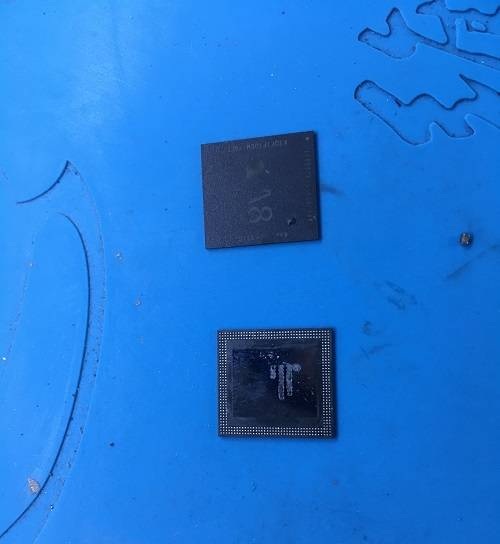

iPhone6刷机报错9维修(图4)

经过一番深思熟虑决定还是干CPU,刮骨疗伤刮不好就把U给直接干挂了,又得回头来干CPU,进过一番折腾发现主板焊盘挂了,飞线补绿油。

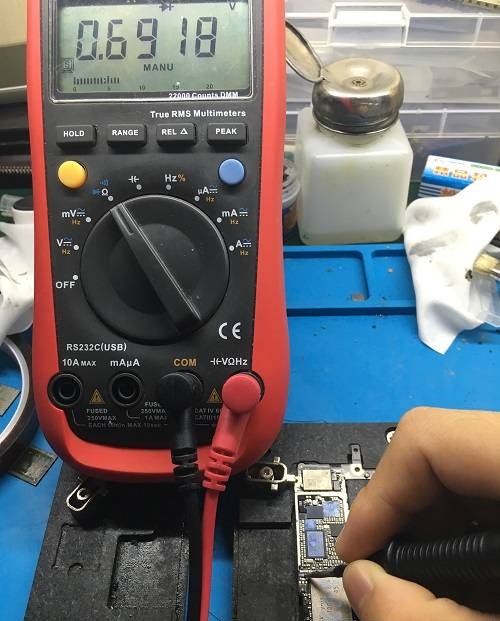

iPhone6刷机报错9维修(图5)

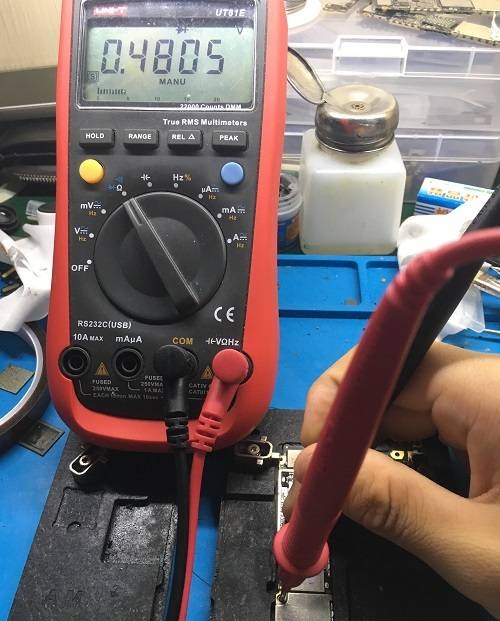

iPhone6刷机报错9维修(图6)

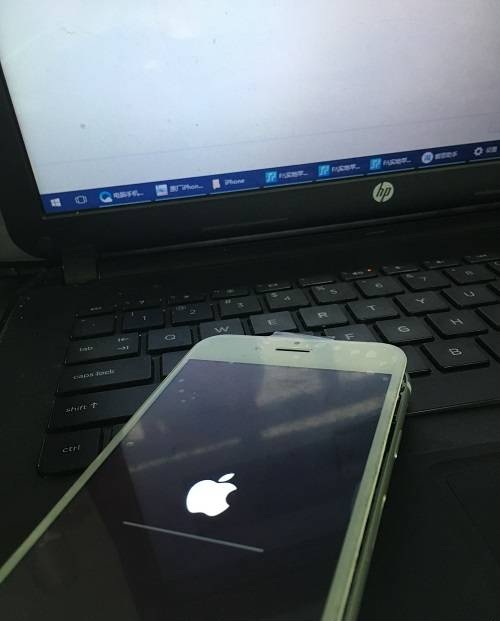

iPhone6刷机报错9维修(图7)

最终打值正常,刷机一次过,维修到此完毕。

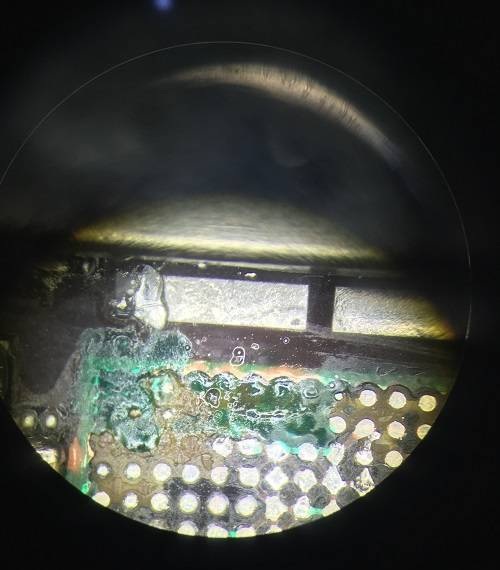

iPhone6刷机报错9维修(图8)

iPhone6维修专题帖:http://www.chinafix.com/thread-1030310-1-1.html
