iPhone7待机唤醒不了奇葩故障维修

手机维修资料 admin 2017-12-09 8206 次浏览 0个评论

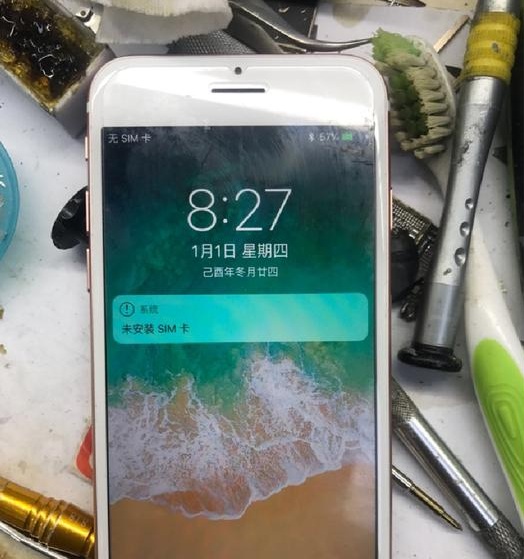

同行寄修一台iPhone7,充电待机唤醒不了。拆机观察主板明显维修过,于是打电话询问机器之前是修什么故障的。同行描述此机拿来维修白苹果重启,更换基带电源依旧反复重启,刷机能过,还是白苹果,怀疑音频问题,更换大音频故障解决,客户拿回去用了一天回来说唤醒不了。

iPhone7待机唤醒不了奇葩故障维修(图1)

大致情况我已经了解,听他描述看来也是三板斧修机器的那种。这里顺便说一下:7、7P很多白苹果重启故障,我们在遇到这种故障机器的时候思路一定要清晰。7、7P白苹果重启故障可以定位在几个部分:1.基带电路;2.音频电路;3.各个接口线路上、i2C总线;4.硬盘电路。

可以先测基带电源输出供电S2-S5,如果任何一路供电能持续3秒以上,则故障及白苹果重启可以排除基带电路,反之,基带电路4013报错,刷机能过第二遍,自检进度条不出来,苹果重启则为音频电路;刷机能过出自检进度条走一点,走一截等等,重启则很多是各个接口电路中I2C总线问题。

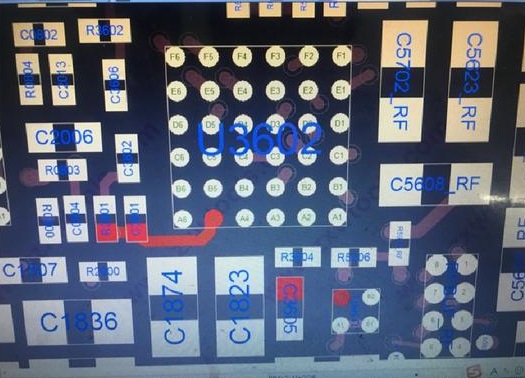

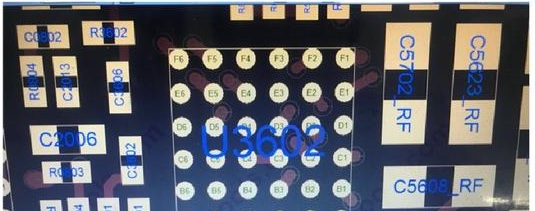

来看这部机器,同行错误的判断换了基带电路,三板斧换了大音频OK了,现在唤醒不了,那么故障点很有可能在他动过的地方,唤醒不了,很多都是IC的供电不稳定因素造成的,测量音频供电无异常,CPU供电无异常,当测量U3602的1.2V供电时发现电压变成1.8V,难道是串压了?

iPhone7待机唤醒不了奇葩故障维修(图2)



iPhone7待机唤醒不了奇葩故障维修(图3)



iPhone7待机唤醒不了奇葩故障维修(图4)

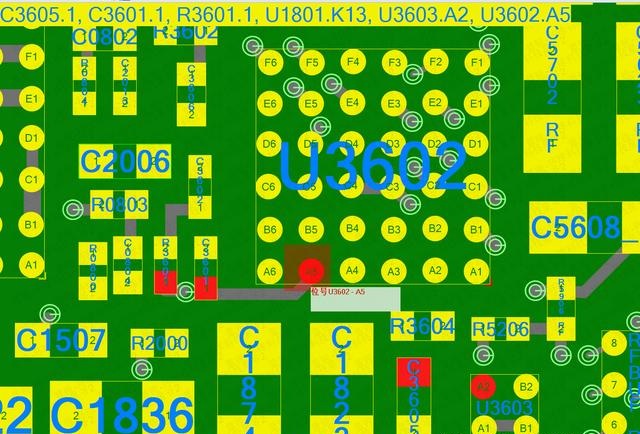

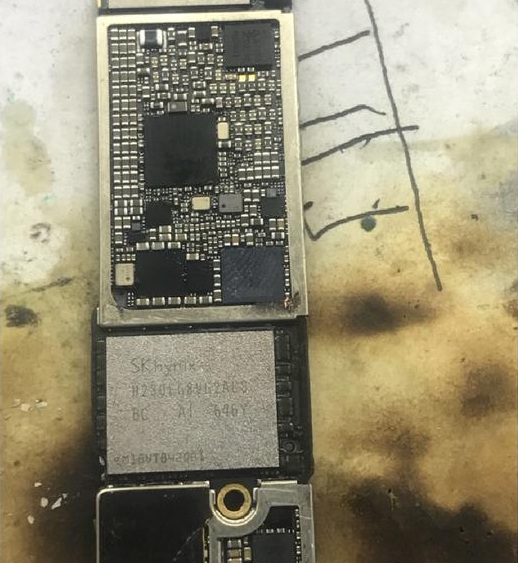

看图纸发现U3602 1.2V供电由U3600提供,U3603把上盖1.8V转换成1.2V给U3602提供供电,很显然故障点就是U3603,更换U3603后测试机器故障解决。测试充电27分钟依然可以唤醒。

iPhone7待机唤醒不了奇葩故障维修(图5)

iPhone7手机维修专题帖:http://www.chinafix.com/thread-1053982-1-1.html
