【机器型号】iPhone6P
【故障现象】手机阴阳屏，指纹解锁失效
收到一台iPhon6P故障机，客户反映手机被摔过，阴阳屏、指纹解锁失效。
【维修过程】

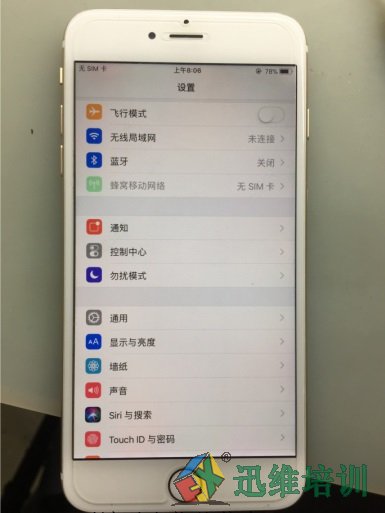

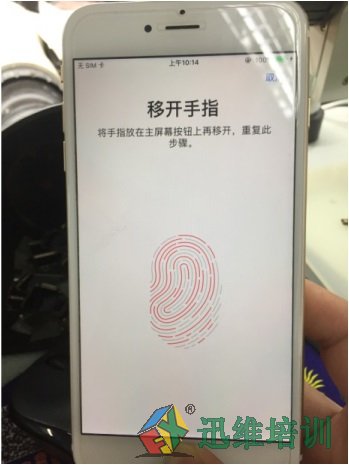

根据客户反映，摔过的机器一般是断线或芯损坏导致。拿到故障机器后，首先开机测试其他功能是否正常，发现手机阴阳屏，指纹能打开不能录取指纹信息。
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图1
1、先修阴阳屏

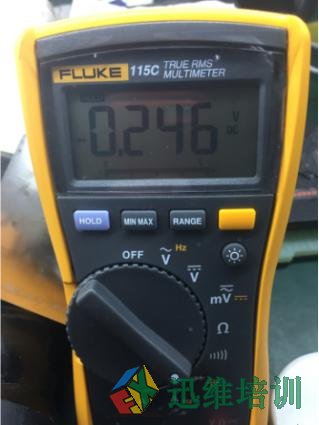

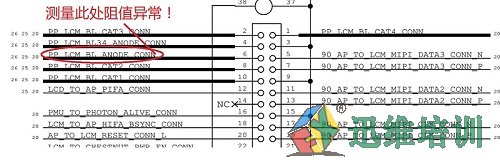

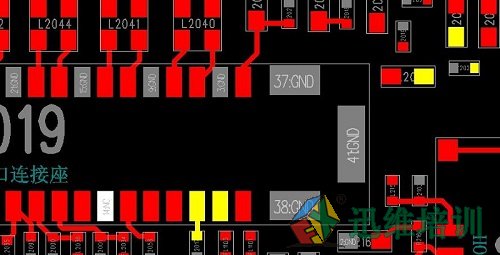

iPhone6P和iPhone6代不一样有两路背光供电，有一路不正常就会像上图一样。拆下主板先对显示座子测量打值，当测量到PP_LCM_BL_ANODE_CONN(背光供电)，阻值偏低246。
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图2
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图3
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图4

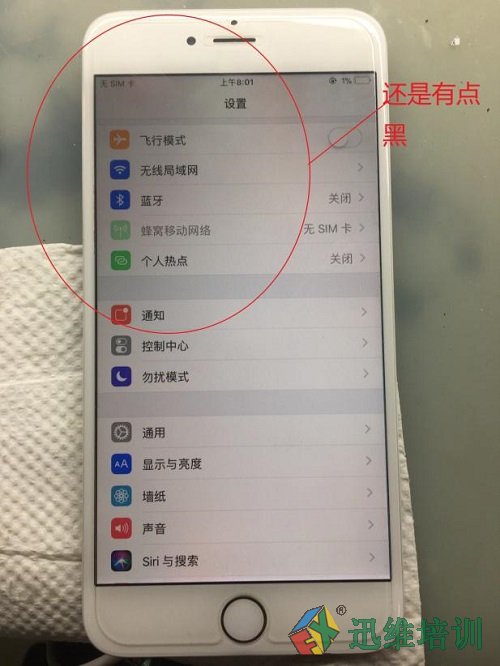

根据电路图得知此路供电由u1502（背光供电芯片）提供，值偏低说明u1502损坏，拆下再次测量打值正常了，换个新的。如图左上角还是有点黑。
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图5

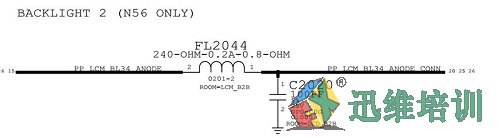

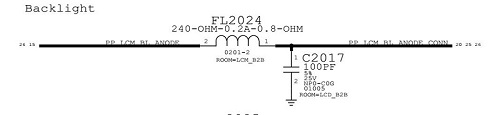

此状况说明升压供电不足，采取第二套反法，电路图得知U1580（背光芯片）输出供电经过保险电感FL2044到显示座子。

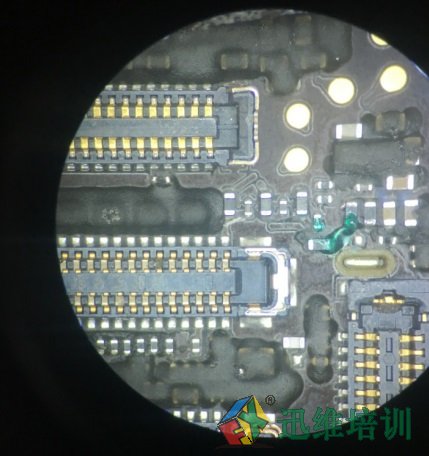

U1502（背光芯片）输出供电电感FL2024到显示座子。可利用两个保险电感飞线相连。
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图6
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图7
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图8
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图9
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图10
2、无法录取指纹信息

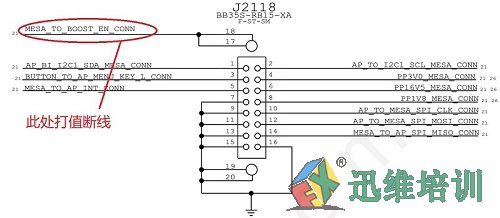

测量HOME键座子阻值发现， MESA_TO_BOOST_EN_CONN（指纹升压开启）断线。
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图11
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图12

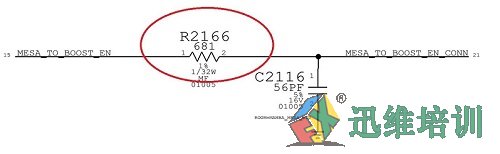

还好经过一个电阻到升压芯片，在飞背光电感时，这颗电阻虚焊松动了，补上电阻，机器修复，维修到此结束。
iPhone6P摔后手机阴阳屏、指纹解锁失效维修 图13
