iPhone6手机暗屏故障维修

手机维修资料 admin 2017-12-30 2967 次浏览 0个评论

机器型号:iPhone6

故障现象:手机暗屏

维修过程:

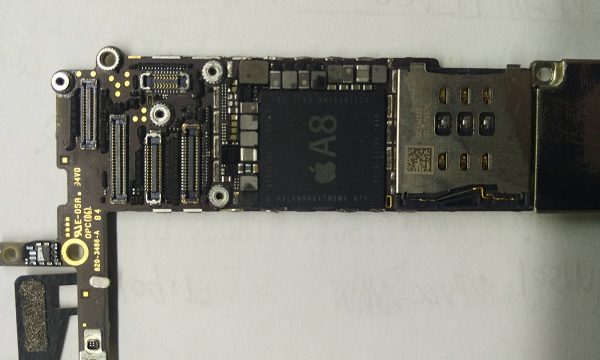

拿到故障板首先检查外观没有进水、维修的痕迹,接电不漏电,触发开机看下图。

iPhone6手机暗屏故障维修(图1)

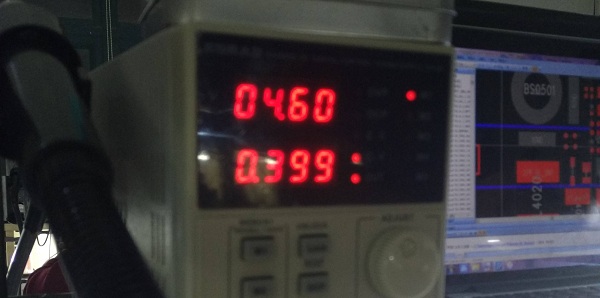

 电流最高到260-400左右跳变(4.6V电压是因为我的开机线有保护功能,4.6V到15V都输出4.2V),电流到200毫安以上应该是亮了,难道是手机暗屏?



iPhone6手机暗屏故障维修(图2)

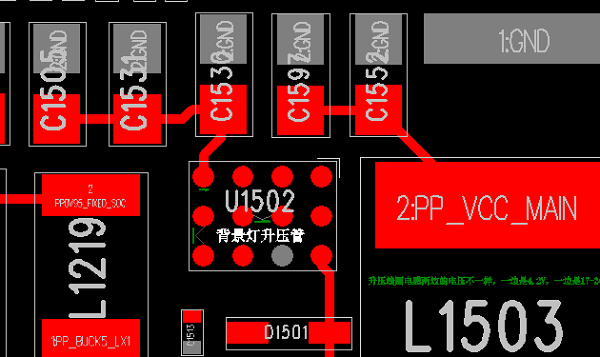

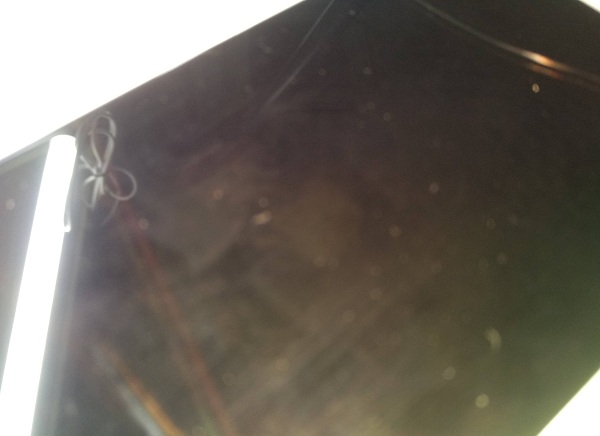

把手机放到强光下观察屏幕能看见白苹果图标,还真是暗屏,还有卡白苹果。故障确定了心里就放松了好多,先修背光,拆去CPU屏蔽罩,测背光供电电压PP_LCM_BL_ANDOE,这个电压接电就应该测到4V左右,测背光芯片U1502上边电容C1530/C1531/C1505。

iPhone6手机暗屏故障维修(图3)

iPhone6手机暗屏故障维修(图4)

iPhone6手机暗屏故障维修(图5)

iPhone6手机暗屏故障维修(图6)

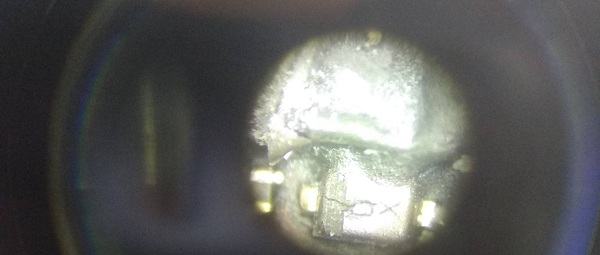

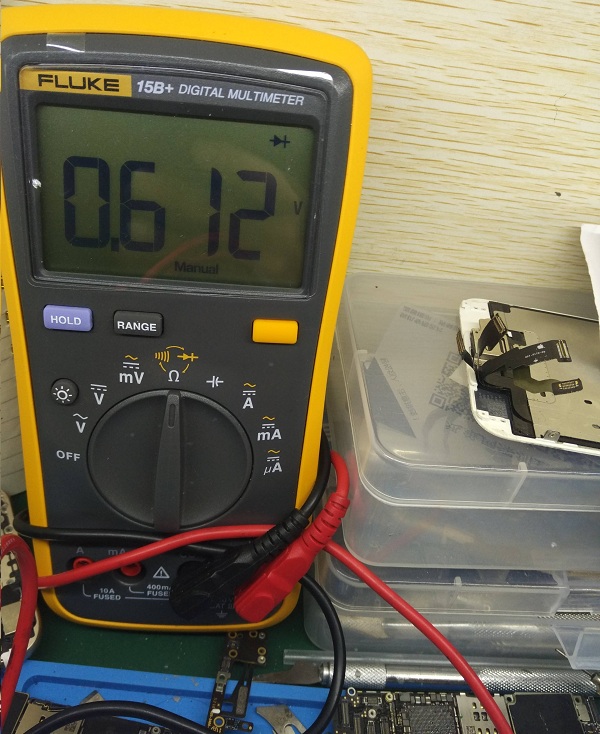

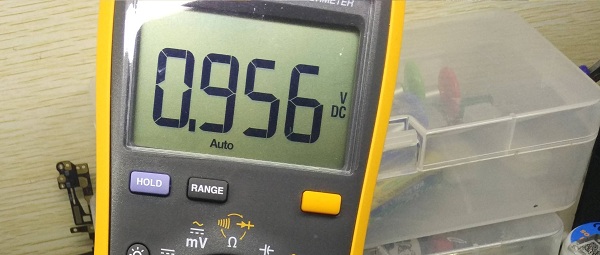

现在测这里电压低了很多只有0.9多,点明显不对,接着断电打对地值是612(福禄克15B+)。这里对地值应该520左右是正常的,想想也许是表有差别,暂时当它是对的吧!再继续排查看D1501和L1503这两个元件是否有起鼓、断脚、氧化、虚焊等问题。在显微镜下发现问题了,二极管裂缝了,肯定是坏了。

iPhone6手机暗屏故障维修(图7)

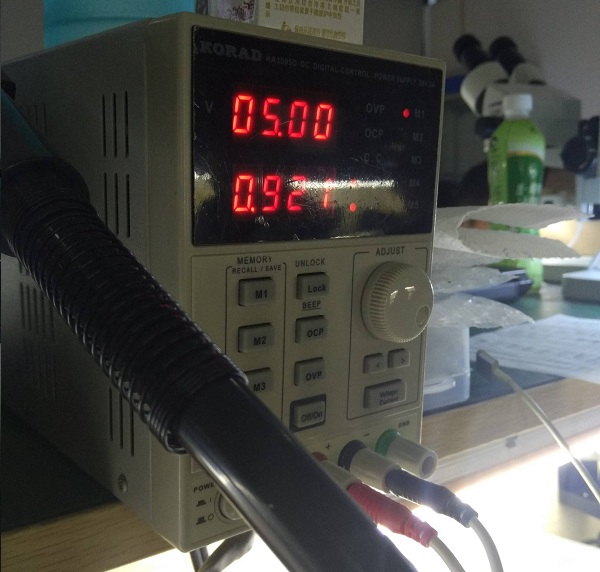

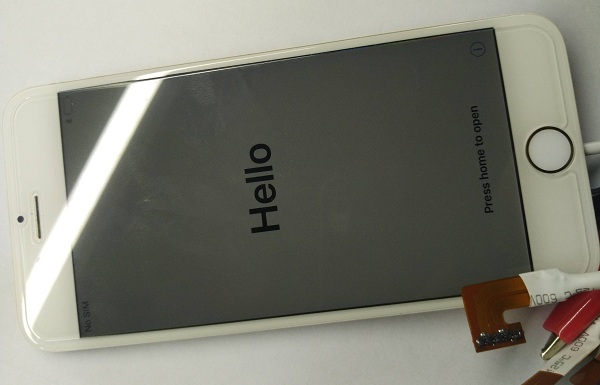

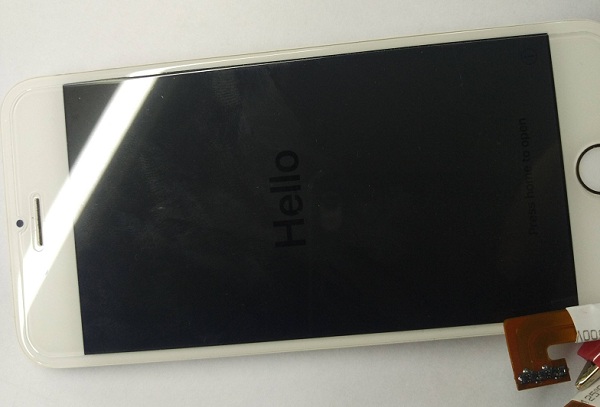

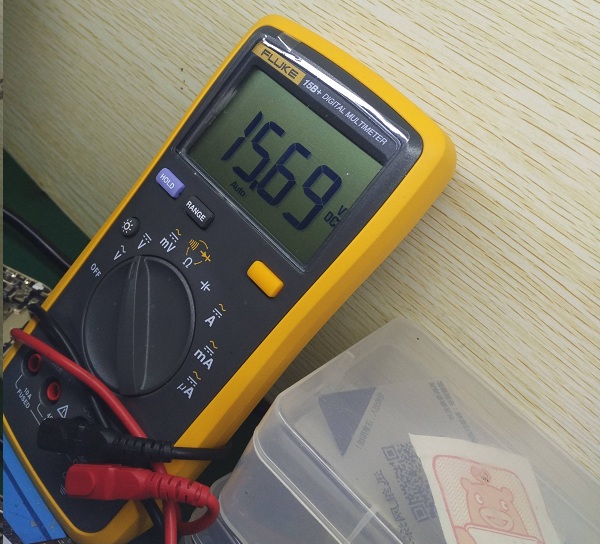

料板上吹下一个好的装上,这时再打对地值0了,短路?开始拆滤波电容C1531,再拆掉C1530后对地值恢复到484。接电触发测PP_LCM_BL_ANDOE电压有15.69V,到这里以为修好了,开机亮HeLLo。白高兴了一下,还是有问题。电源上电流显示920多毫安,屏一会儿亮一会儿暗。

iPhone6手机暗屏故障维修(图8)

iPhone6手机暗屏故障维修(图9)

iPhone6手机暗屏故障维修(图10)

iPhone6手机暗屏故障维修(图11)

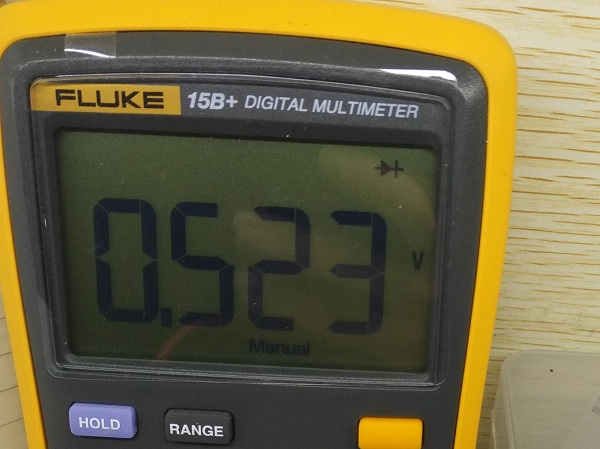

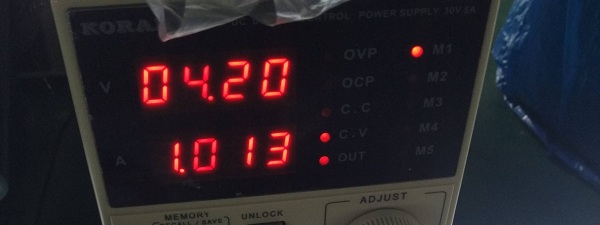

想到D1501裂开了,电容短路了,很有可能升压储能电感也烧出了问题,果断换L1503。再打对地值523这次值正确了,再开机直接到了激活界面,背光正常,电流上到1A多,同时也不卡白苹果了。

iPhone6手机暗屏故障维修(图12)

iPhone6手机暗屏故障维修(图13)

  总结:应该是背光供电的滤波电容短路把隔离二级管烧了,同时升压储能电感也受损造成无背光,这里只是我自己理解的,到此维修结束。

iPhone6维修专题帖:http://www.chinafix.com/thread-1030310-1-1.html
