iPhone6手机开不了机,刷机报错4005维修

手机维修资料 admin 2018-03-16 6687 次浏览 0个评论

机器型号:iPhone6

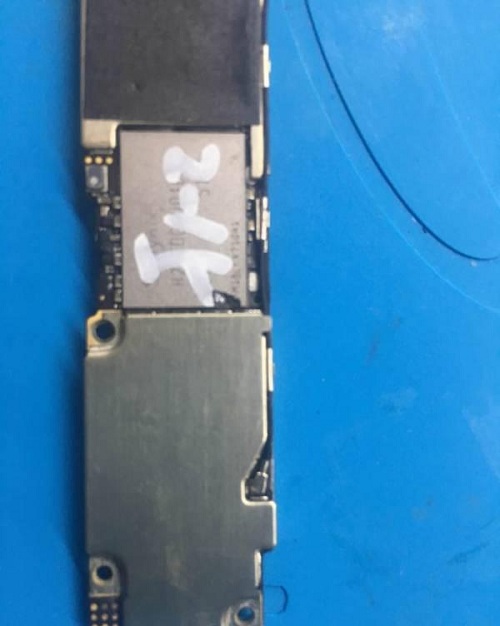

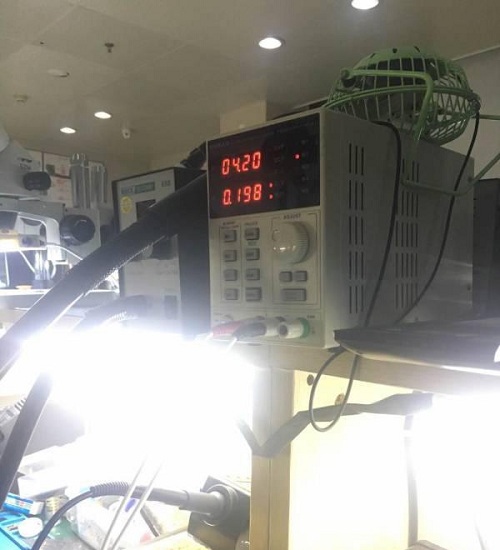

维修过程:拿到故障板后观察硬盘有个缺口,感觉硬盘坏了,先看看其他故障吧!接电漏电47,触发定电流198。

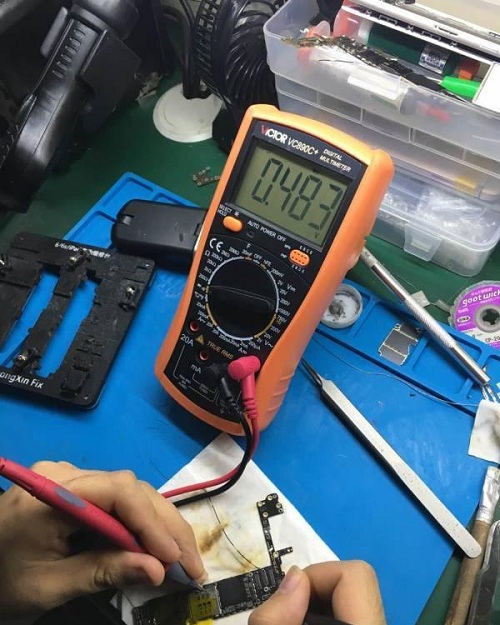

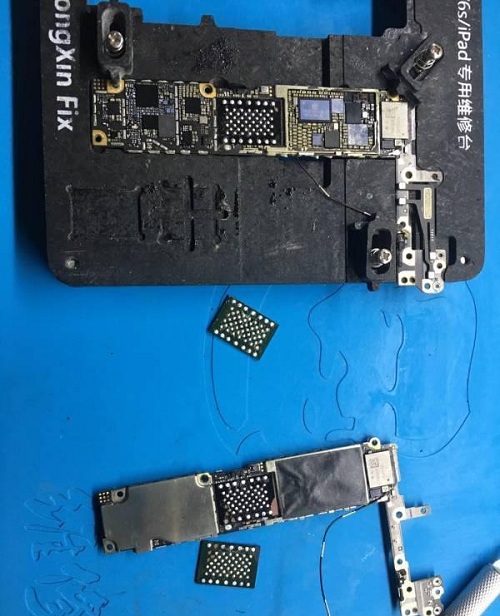

按照老师讲的维修方法,先刷机看报错,最后刷机报错4005,结合报错代码维修方法,4005==CPU或硬盘供电、通CPU的总线短路或者RAM损坏。想起硬盘有个缺口,先测硬盘供电,测完后发现硬盘3V和1.8V都有,唯独没有1.2V,应该是硬盘挂了,先换个硬盘。

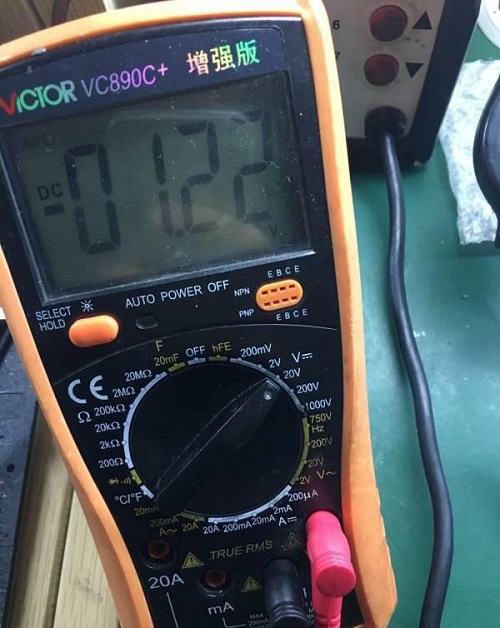

换完硬盘后测电压1.2V出来了。

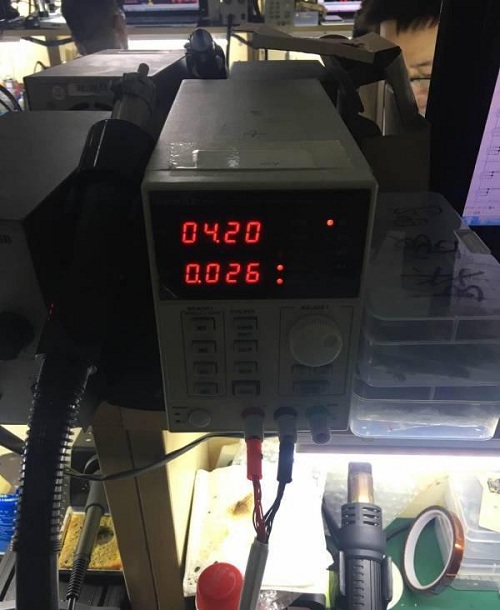

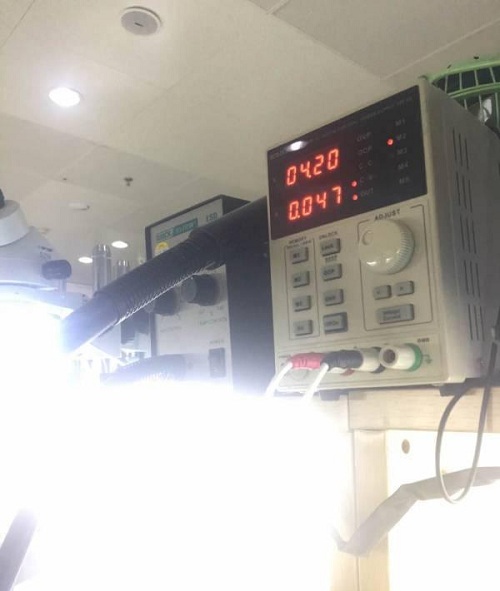

 换完硬盘后接电漏电变小了,成了26。

 以为好了继续刷机,还是报错4005。既然硬盘换好了,那就是CPU了,一下子头又大了,难道又要经历一次绝望,想想还是先测总线吧,查电路图打值。

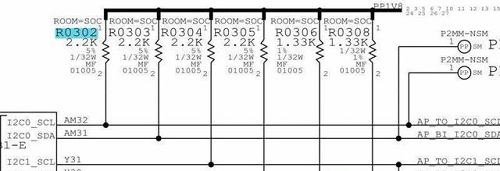

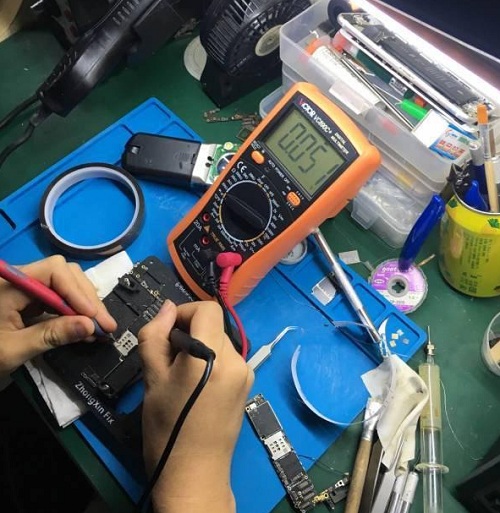

 很幸运,第三个就打出来,RO302 AP_TO_I2C0_SCL短路。

 查看相连芯片一个个拆吧,因为拆完屏蔽罩后发现电源IC U1503旁边电容有点发霉,打值是正常的。

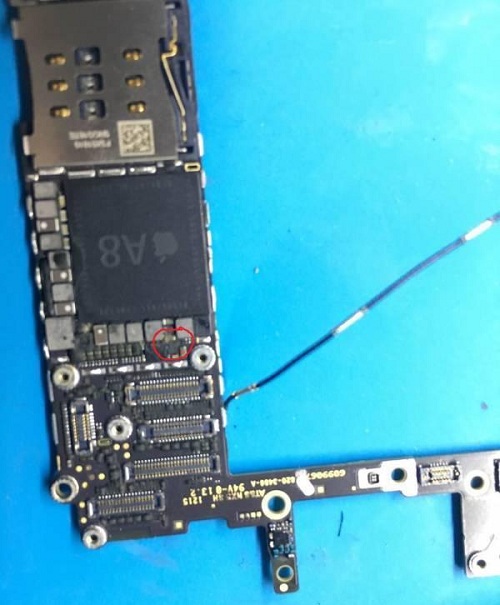

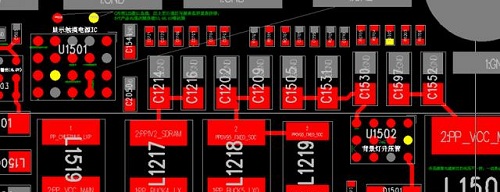

 但是它旁边的U1501显示触摸电源IC正好连到 AP_TO_I2C0_SCL。

 那就先干它。

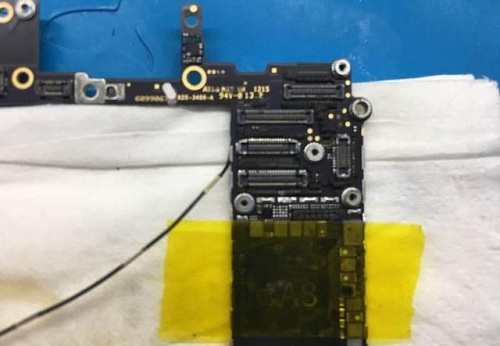

 拆完后打值正常了。

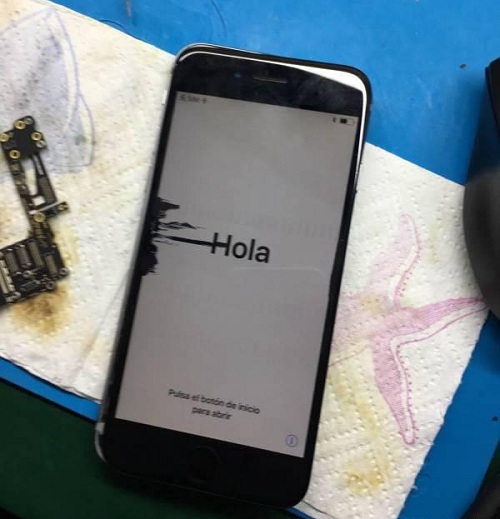

 接电后发现不漏电了,继续刷机,刷机成功。找了个ID板拆了个U1501 显示触摸电源IC,装上后开机。



到此维修结束!
