故障机型：iPhone7 Plus

故障现象：

iPhone7 Plus手机摔过之后多故障维修图

故障分析：三个问题，充电，声音，照相。我们先从重要的地方开始修，这3个故障中充电肯定是重要的。如果不能充电手机就废了。然后是声音，最后是照相。所以我们先从充电着手。

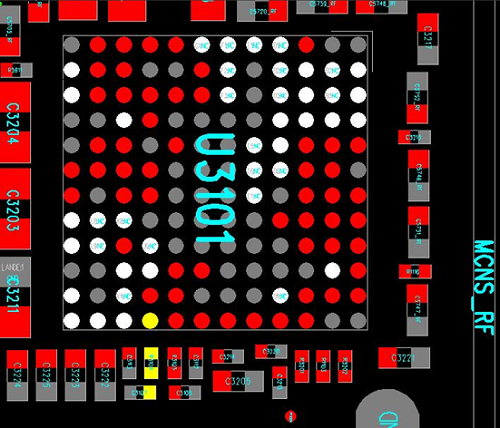

维修过程：接上充电线之后的确是不充电状态，将手机连接电脑发现电脑也认不到手机，由此可以基本确定是由于手机的USB管理芯片造成的。拆下手机主板的USB管理芯片，将焊盘的焊点注意测量对地阻值，发现USB芯片的C3脚阻值无穷大，而该信号点通过电阻R3104连接到主音频芯片的。

iPhone7 Plus手机摔过之后多故障维修图

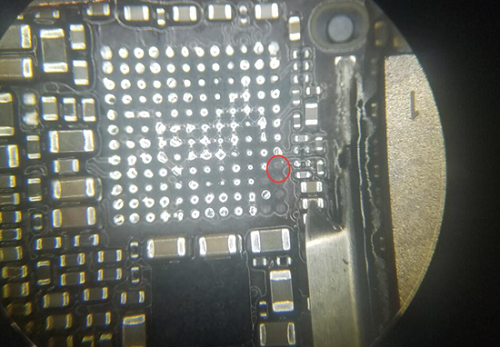

这种情况无外乎三种可能：一种是电阻R3104损坏；二主板掉点断线；三主音频芯片损坏。直接拆掉主音频芯片，果然有惊喜。

iPhone7 Plus手机摔过之后多故障维修图

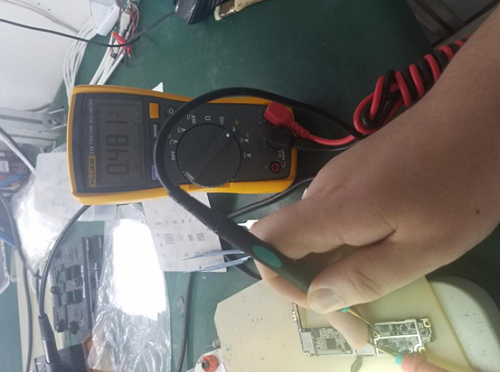

果然是掉点断线了。将该点飞线补好，顺便更换了大音频安装，再打USB芯片的C3点阻值已经480正常了。

iPhone7 Plus手机摔过之后多故障维修图

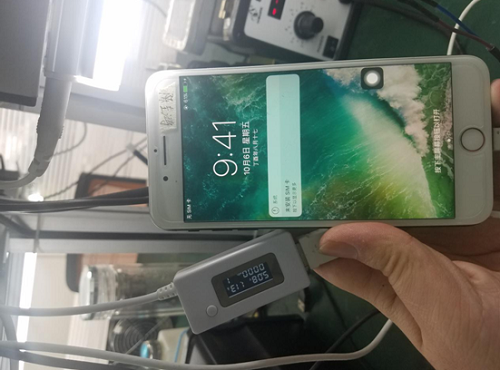

装上USB管理芯片，插上充电器。

iPhone7 Plus手机摔过之后多故障维修图

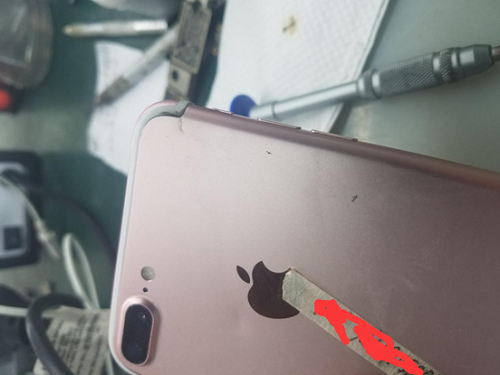

现在充电电流1.13A，充电正常。由于音频刚刚掉点断线，补点更换主音频之后音频也正常了。现在解决了两个问题了，剩最后一个照相问题。客户来的时候说明机器摔过，观察机器发现摄像头那里变形严重。

iPhone7 Plus手机摔过之后多故障维修图

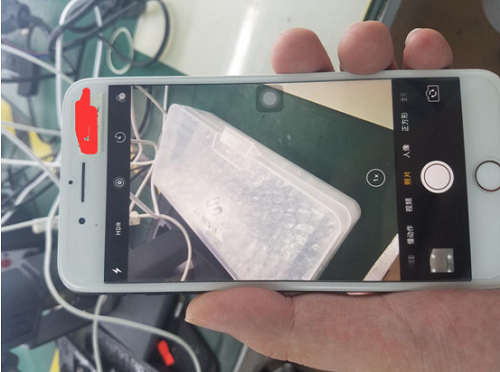

先排查外配问题，直接更换摄像头，解决问题。

iPhone7 Plus手机摔过之后多故障维修图

反复测试了2天，一切正常，维修完毕。
