机器型号：iPhone6 Plus

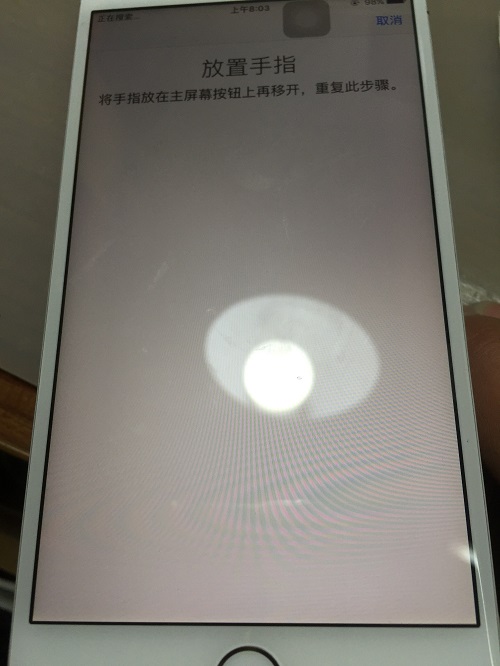

故障现象：客户维修过WiFi故障，照相电路也有动过，照相的2.85v供电转换芯片U2301更换过，手机指纹无法录入。

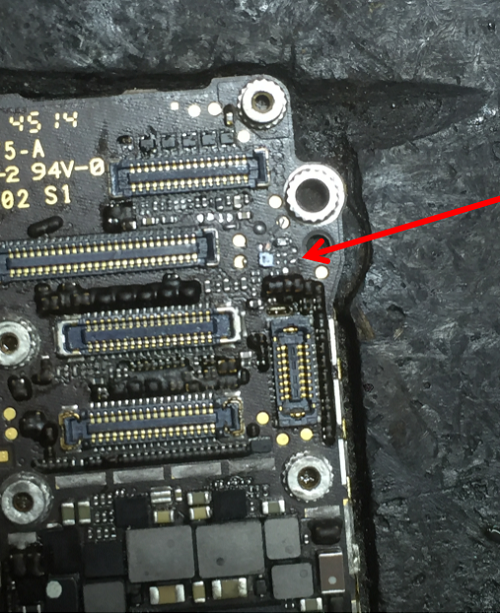

维修过程：根据客户描述维修过照相供电转换芯片U2300，因为U2300和指纹供电转换芯片U2100位置紧挨着，于是目视发现U2100轻微破损，果断从料板拆一个，做好锡球重新安装到故障板上，开机测试，故障依旧。

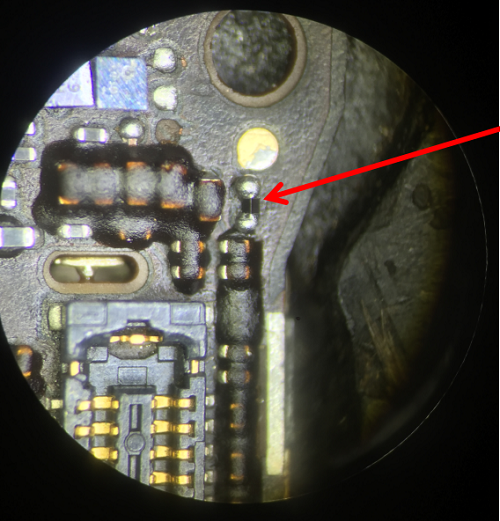

于是开始测量供电转换芯片U2100的输出脚A2脚是否有输出1.8V电压，找外围电容C2181测量发现可以测到1.8V。根据上述测量供电正常，说明U2100电路是安装好了。根据原理，此时只能先测量主板上指纹座子J2118的所有引脚对地二极体值了，测量发现J2118的第6脚对地二极体值无穷大，说明此路线路到指纹升压芯片间有存在开路现象，查图得知指纹座子J2118的第6脚到指纹升压芯片U1503间中间串联了一个电感，测量电感的第1脚发现有对地二极体值。此时得出结论是电感FL2156虚假焊或损坏所致，于是去除电感FL2156周边黑胶，补锡加焊。

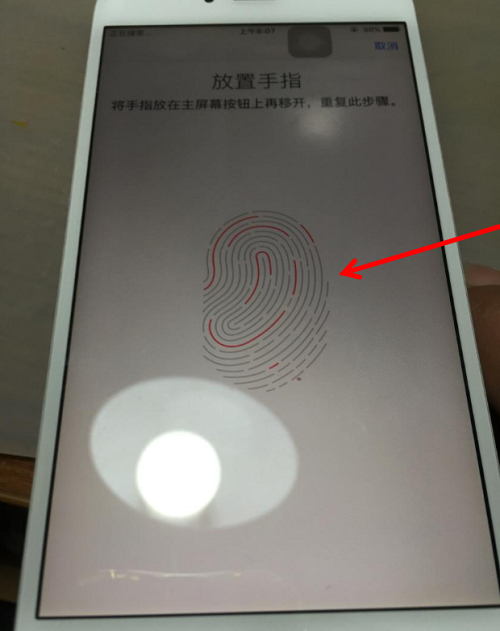

再次测量J2118座子的第6脚发现二极体值不再无穷大了，开机测试指纹可以正常录入了，至此维修结束！
