爆摔6S手机不开机,喇叭听筒无声,无后摄,待机漏电维修

手机维修资料 admin 2018-05-22 3037 次浏览 0个评论

这两天顾客拿过来一台夫妻吵架爆摔的机器,外屏碎成蜘蛛网状,板子中度弯曲,上电直接800+毫安手机不开机,报价完客户同意修就开动。

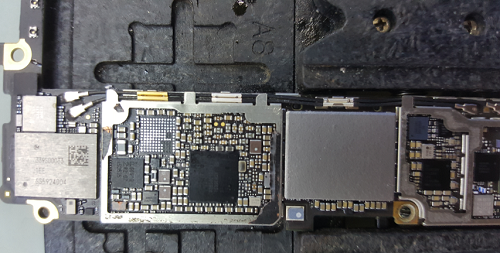

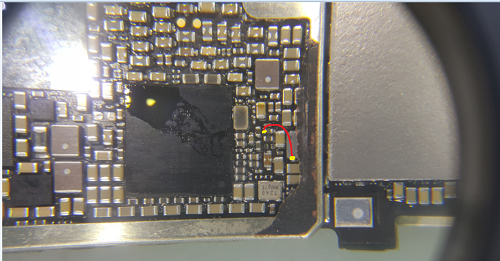

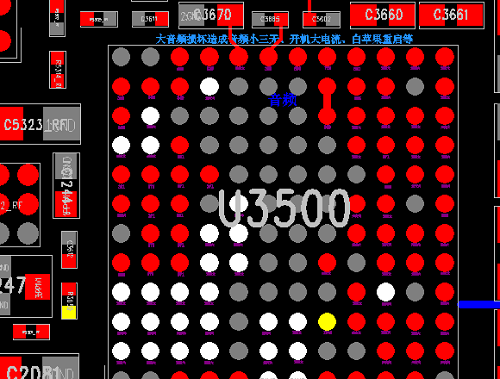

拆开主板看到大音频已经是碎裂的了,拆掉以后焊盘掉了一大片点,赶紧把PCB图打开,一看还好全是空点,一根线都不需要飞,上电试开机电流偏大400+毫安,不过能正常开机,那就先从料板上拆了个大音频芯片装上,把功能先修完再说,不过剧情总不会发展的这么顺利的,装上大音频后设置里面调铃声有声音,不过喇叭和听筒全部无声,不能免提,音量键全部失灵。

重新拆下音频芯片测量焊盘对地值,发现就H3脚对地值无穷大,明显断线了,这条线是音频复位脚。

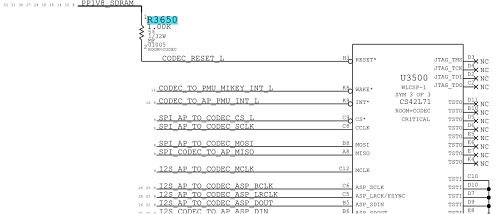

打开电路图查看这条线路准备飞线,一看这个复位比较简单,由R3650提供上拉,一个1.8V的上拉就可以,并不是电源或CPU发出的复位。

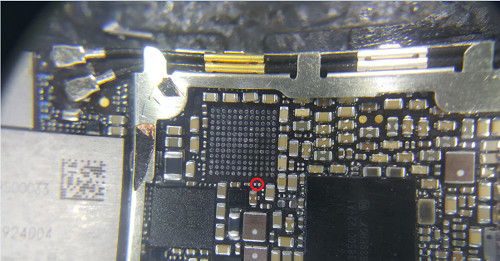

再把板子拿过来准备从R3650上测量下1.8V是否断线,就发现原来主板上的R3650已经被摔掉件了,测量一端有1.8V,另一端和焊盘H3脚相通没断,这样就简单了,从料板上拆个补上,焊盘H3脚对地值恢复正常,再把芯片装上声音全部正常了。

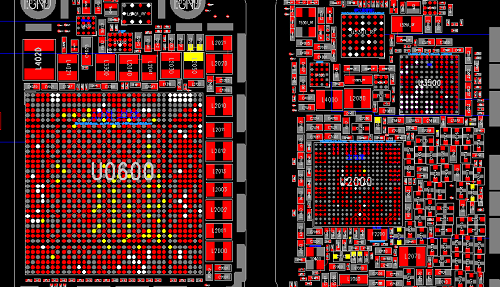

试了下主板全部功能除了后摄像不能用和漏电其他都正常,后摄像单板换了个摄像头后照相功能也正常了,不过这还是会有点曲折的,后面再说。试完后摄像可以后就一心搞漏电了,测量开机供电发现PP_CPU对地值偏低,应该是线路上有微短拉低了,直接上松香把这条线路上的元件都熏上,再上电开机很快就发现元凶C2006了,这电容好像是个“惯犯”,拆掉再上电试机发现电流少了200+毫安,竟然还有200+毫安的漏电,看来漏电的不止这一路,可能这就是爆摔板的“魅力”吧!只能继续查了。

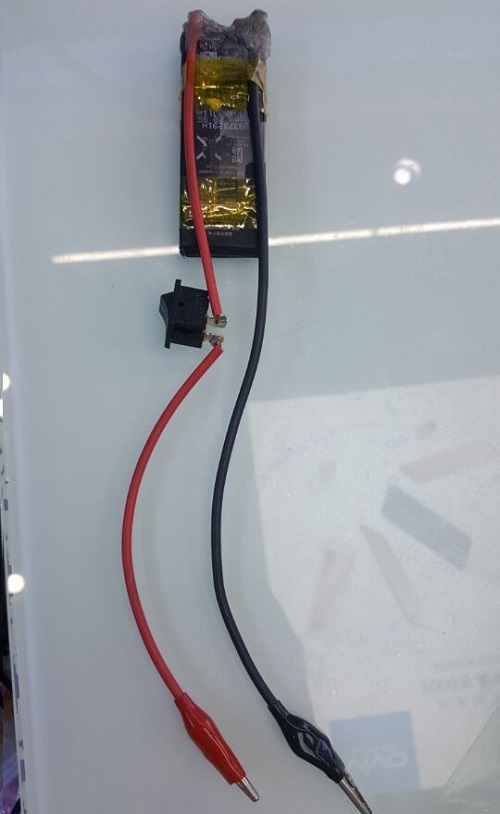

继续测量开机供电发现PP_FIXED这路供电对地值也偏低,二话不说继续拿出法宝松香干,不过这次可就没这么顺利了,各种花样熏相关元件就是找不出元凶,换可调电源电压从小往上升烧一样烧不出来,再把我的烧机电池拿出来瞬击,触的点火花都冒出来了竟然还是找不出元凶。

实在没办法了,只能一个一个拆试试了,祈祷不要是旮旯缝里的那种电容短路。先易后难先把CPU上面那两个大电容干下来不管用,再把电源上面那个大电容干下来依然没用,不放弃,继续干电源下面的C0751,一如既往的不管用。

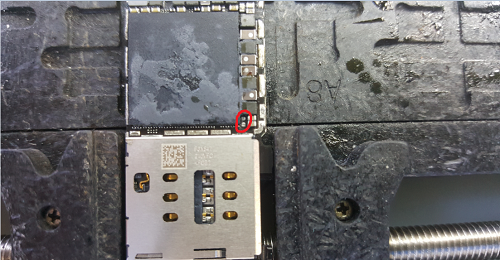

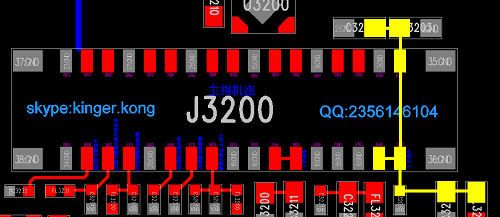

最后终于在拆第五个的时候找到终极元凶C1203,拆掉试机开机电流正常,待机电流也正常了,松了一大口气。既然漏电也解决了那应该都没问题了,装机等客户来拿机器了,在客户来之前再测试下整机功能,后摄像竟然又不行了,这摔过的板子果然“好玩”,拆下主板测量后摄像供电发现1.2V供电竟然也被拉低了,就剩0.2V。

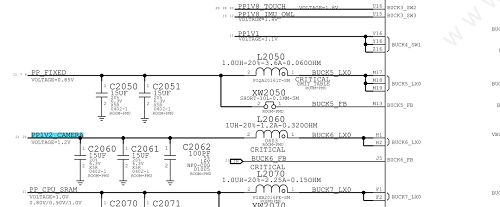

再打开电路图先看看这条线路,由主电源通过电感L2060输出。

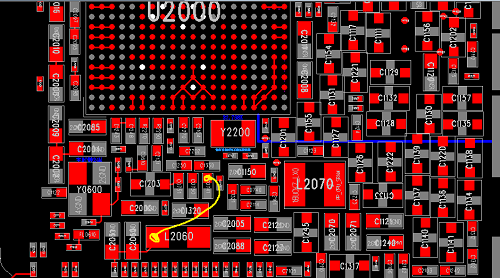

拆下L2060测量主电源输出一端电压也只有0.2V,直接就近从上面飞条1.2V,CPU供电到L2060另一端,开机再测后摄像一切正常,终于此机全部修复完毕。
