机器型号：iPhone6  　　

故障现象：开机显示正常，手机无触摸  　　

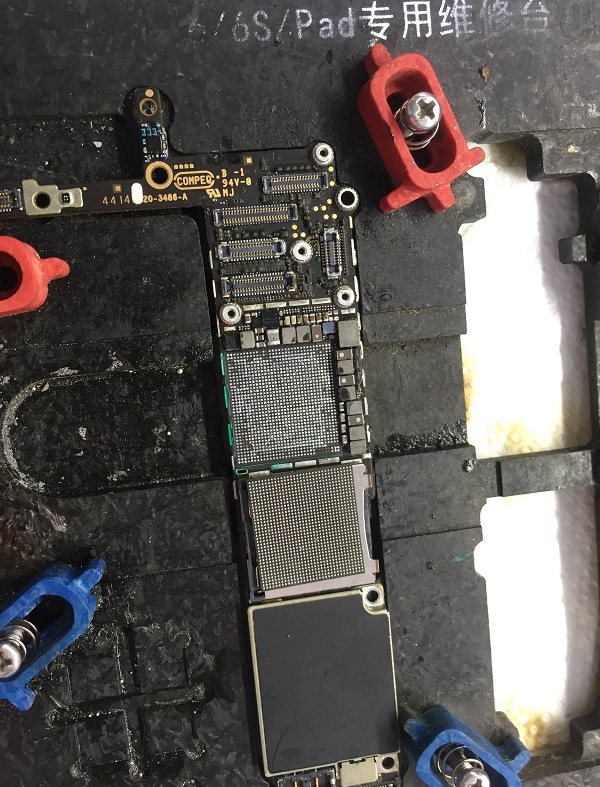

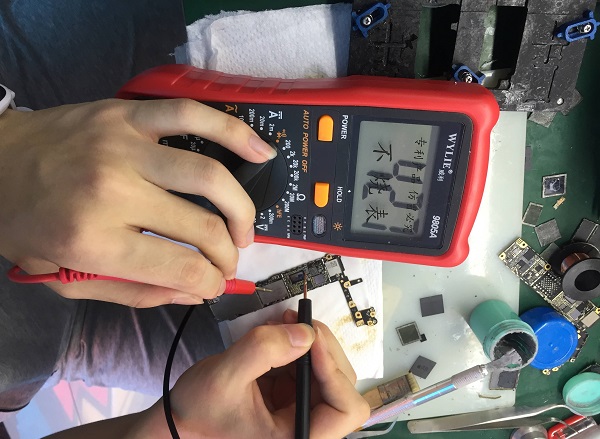

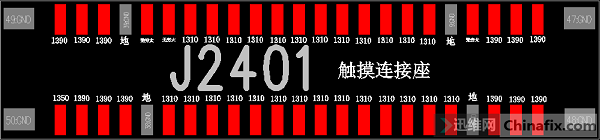

维修过程：拿到主板目测观察无进水痕迹，上电测试看电流正常跳变并进入hell界面，点击屏幕无反应没有触摸。测量触摸座对地阻值5.1V、-5.7、+5.7供电，经过测量对比没有发现异常。

iPhone6手机无触摸维修 图1

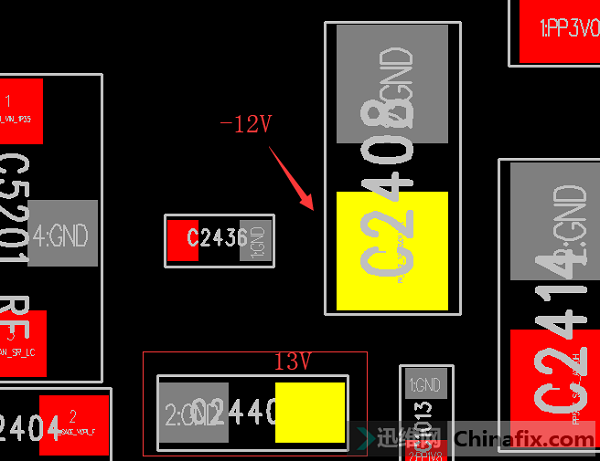

测量U2402输出电压PN_SAGE_TO_TOUCH_VCPL的-12V电压，PP_SAGE_TO_TOUCH_VCPH的13V电压，经过测量电压正常。

iPhone6手机无触摸维修 图2

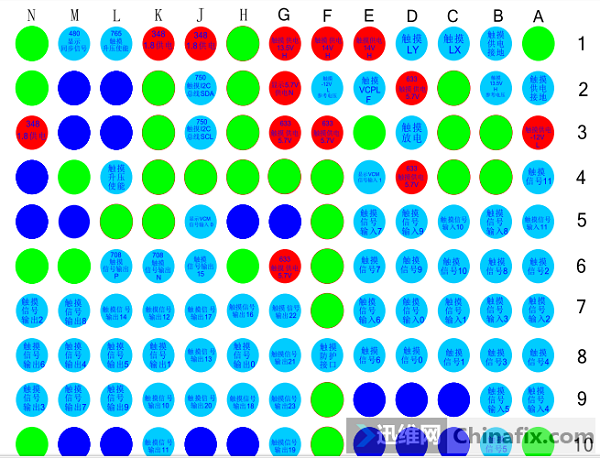

拆下U2402芯片（副触摸）测量焊盘对地值，经过测量也正常。

iPhone6手机无触摸维修 图3

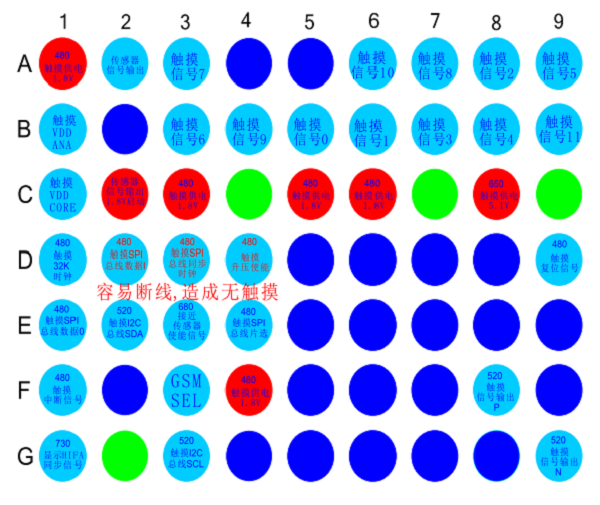

拆下U2401（主触摸）测量对地值阻值，经过测量对比发现U2401的E1脚TOUCH_TO_AP_SPI_MISO_R信号（触摸SPI总线）对地值无穷大，U2401的D2脚AP_TO_TOUCH_SPI_MOSI信号（触摸SPI总线）对地值无穷大，TOUCH_TO_AP_SPI_MISO_R这个信号通过一个R2403电阻到达CPU，查看主板发现R2403电阻掉件，通CPU的一端有阻值，说明电阻掉件导致信号无法到达芯片，找个料板补上，再次测量对地值阻值正常。AP_TO_TOUCH_SPI_MOSI信号由于是直接到达CPU的中间没有经过任何元件，对地值无穷大说明了板层断线或者CPU虚焊。

iPhone6手机无触摸维修 图4

iPhone6手机无触摸维修 图5

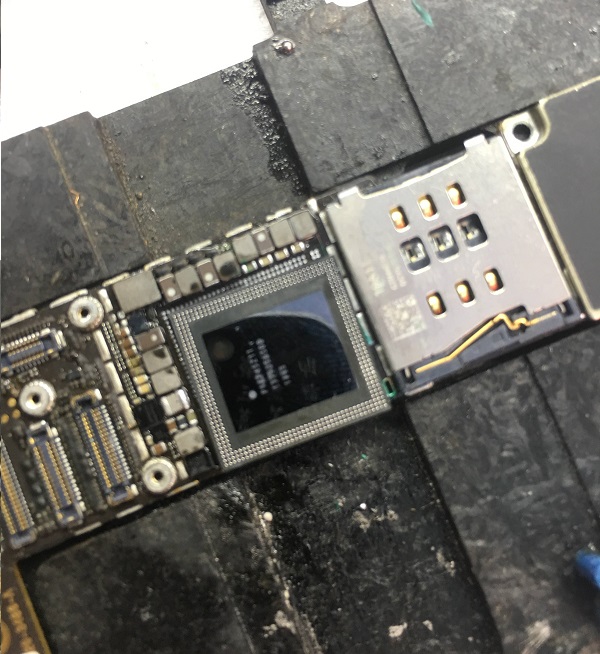

拆下CPU，发现主板并没有断线，处理焊盘处理CPU，CPU和上层植锡，焊接CPU。

iPhone6手机无触摸维修 图6

iPhone6手机无触摸维修 图7

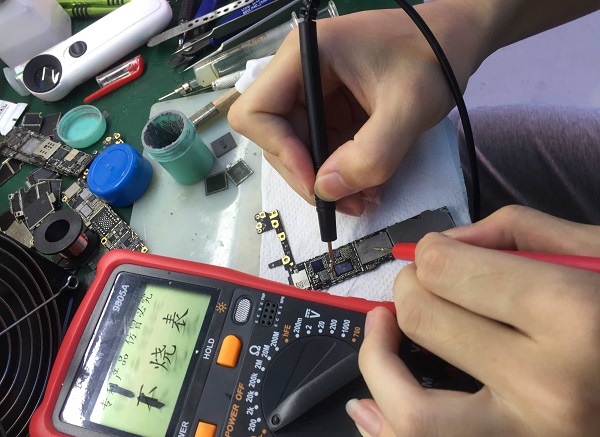

焊接好CPU测量各项电压无短路正常后测量AP_TO_TOUCH_SPI_MOSI信号对地值恢复到400多，装回U2401芯片开机测试。

iPhone6手机无触摸维修 图8

iPhone6手机无触摸维修 图9

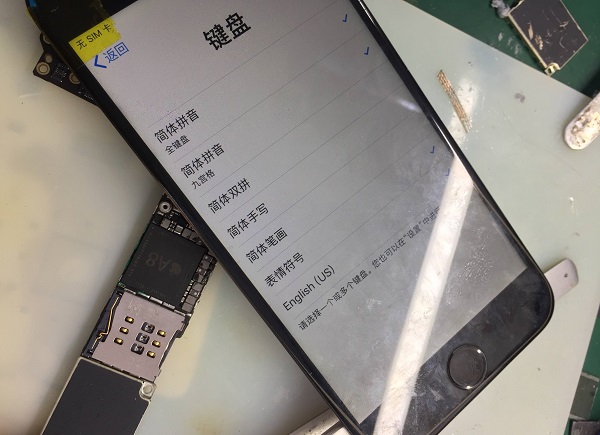

触摸正常，维修结束！！！
