故障机型：iPhone6

故障现象：手机音频三无、送话四无

维修分析：一台iPhone6手机共有4个送话器：正常通话时的MIC；免提通话时的MIC；多媒体的MIC；EXTMIC耳机MIC。一台iPhone6手机共用三个发音器：RCVR=听筒喇叭；SPKR=外部喇叭；HPHONE=耳机喇叭。

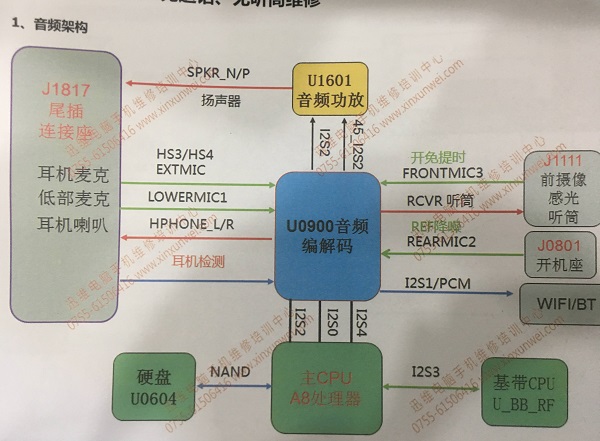

从音频架构图中我们发现会造成这种全部无声的第一目标对象应该是U0900音频解编码芯片，此芯片损坏会造成全部无声。

iPhone6手机音频三无、送话四无故障维修 图1

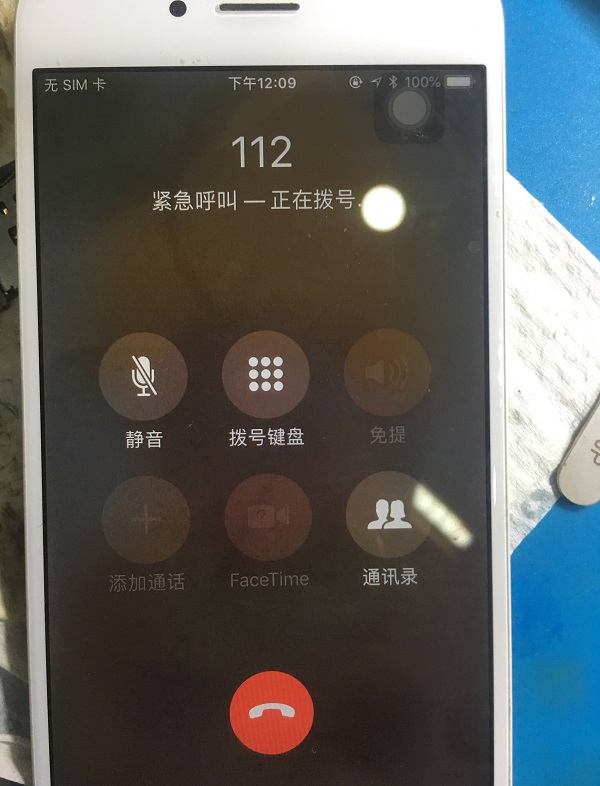

解决方法就是更换U0900。从料板上拆一个大音频芯片，装到此故障机上面测试发现听筒声音有了，送话有了，耳机也有声音了，但是外放没有声音，打112免提灰色。

iPhone6手机音频三无、送话四无故障维修 图2

继续理清思路，造成无外放的主要芯片有：U0900=音频解编码芯片；U0201=CPU；U1601=音频放大器。由于刚刚更换了U0900，只剩下音频放大器跟CPU了，二话不说直接拆U1601音频放大器。

iPhone6手机音频三无、送话四无故障维修 图3

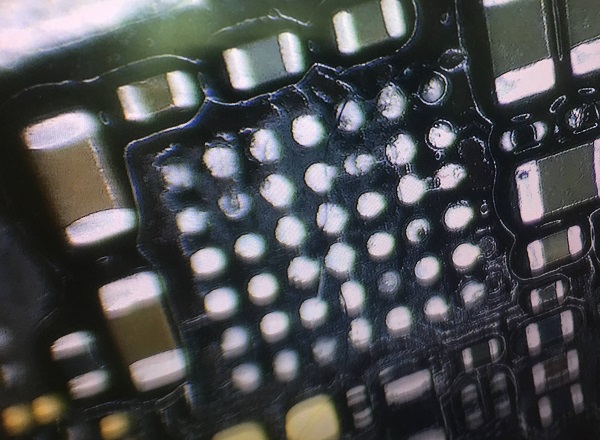

就只有这几个脚位，顺便把阻值撸一遍，发现U1601的A6脚AP_TO_SPKAMP_RESET_L直通CPU开路状态。这条线到CPU断线了，正常方法只有干CPU了，由于是同行的机器，干CPU第一风险大，第二返修高。

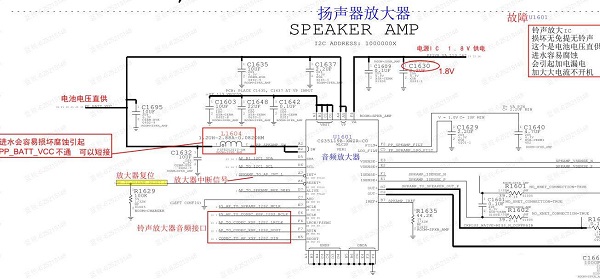

心想音频复位信号会不会跟显示复位信号一样可以通过借电压的方式来解决呢？对比电路图来试试吧！

iPhone6手机音频三无、送话四无故障维修 图4

从音频1.8V借一个电压到音频复位点，中间需要加一个2.2K-10K的电阻，实物图如下：

iPhone6手机音频三无、送话四无故障维修 图5

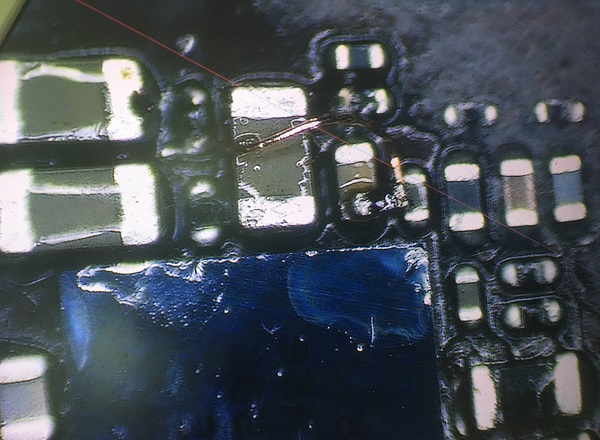

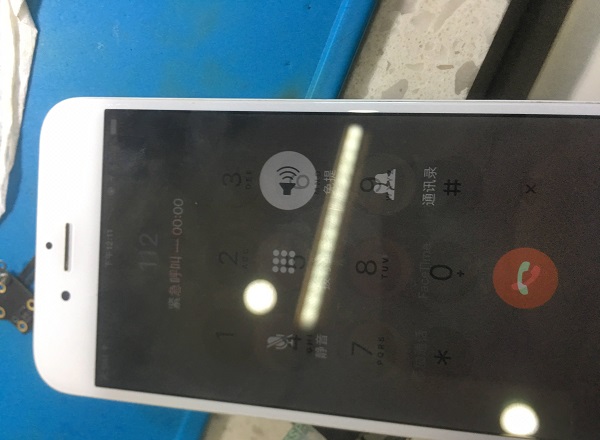

在大电容C1630的一脚上面背一个10K电阻，然后飞线到R1629的一脚。上机测试，外放声音也有了。

iPhone6手机音频三无、送话四无故障维修 图6
