iPhone6手机进水腐蚀暗屏故障维修

手机维修资料 admin 2018-06-23 35659 次浏览 0个评论


机器型号:iPhone6

故障现象:手机进水

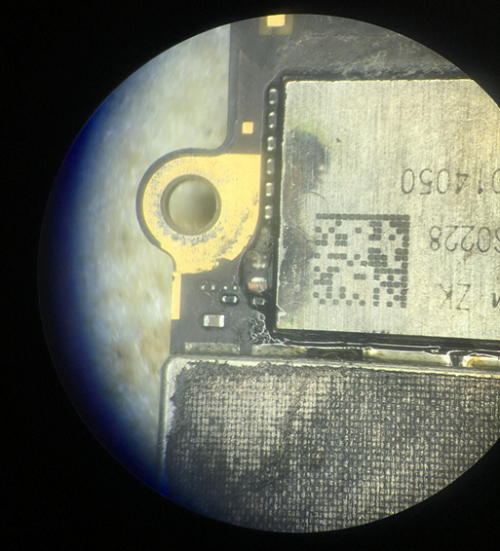

维修过程:接过板子一看遇水变红标变红了,明显板子进过水,显示座周边和WiFi芯片周边腐蚀。

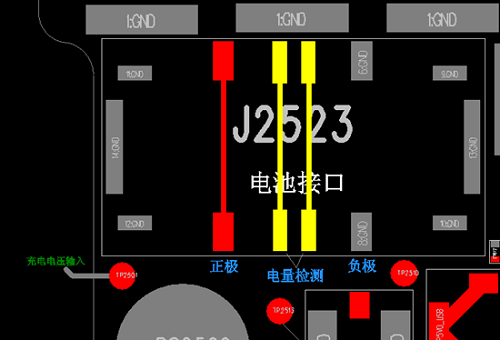

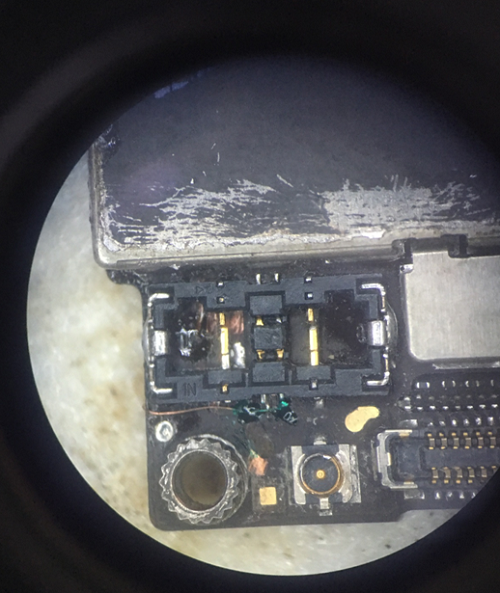

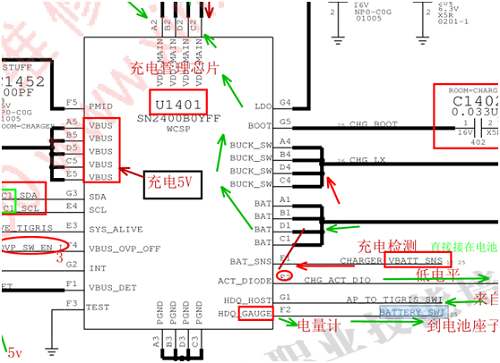

继续观察发现电池座烧坏焊盘没有了,不管三七二十一找来料板换个座子,打值发现电池座J2523 BATTERY_SWI信号无穷大,电池电量检测信号到芯片U1401断线,于是飞线绿油固定。电池正极也是无穷大,于是刮开焊盘上锡OK。

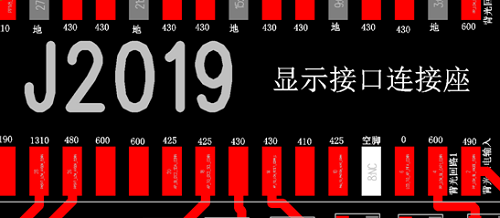

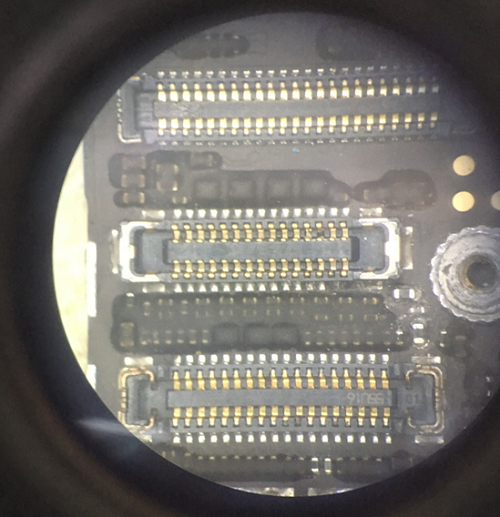

接下来开始处理别的进水地方,WiFi芯片边有个主供电电容腐蚀,直接敲掉量一下主供电没短路,再刷刷座子,然后通电触发电流会一路跳到900多 ,断电扣屏显示了,不过是暗屏,再断电仔细检查发现显示座J2019 2/4脚腐蚀,正好是背光供电输入和回路,果断换个座子,通电显示一切正常。




iPhone6维修专题帖:http://www.chinafix.com/thread-1030310-1-1.html
