机器型号：iphone6S
故障现象：反复白苹果重启不开机。
故障分析：遇到白苹果故障的，我都先刷机看一下报错，大概能判断出是哪块的故障。

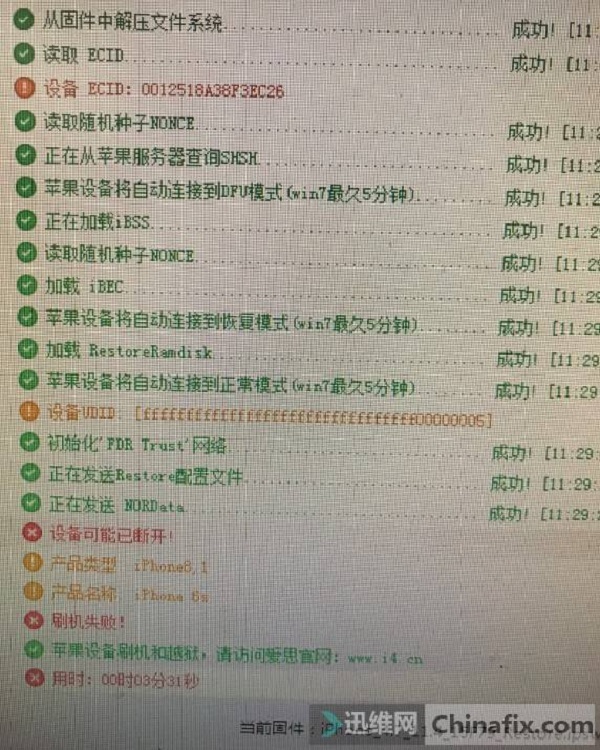

此机通过itunes刷机，刚出进度条突然灭屏，报错9。刷了几次，都是一样结果。用爱思助手恢复，停在如下图位置。

6S反复白苹果重启维修过程 图一

报错9一般都是硬盘底层，或者CPU到硬盘之间断线，或者逻辑码片的问题。好，先开整硬盘。为啥呢？硬盘好整呗！得挑软柿子捏。
硬盘吹下来，上测试仪，读写底层，一路流畅。我就有点纳闷了。再测硬盘底脚阻值，也都正常无太大偏差。换个硬盘，直接写入新底层，焊回主板。再次刷机，故障依旧。

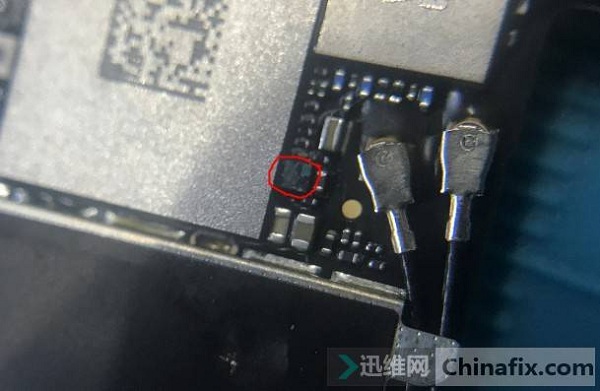

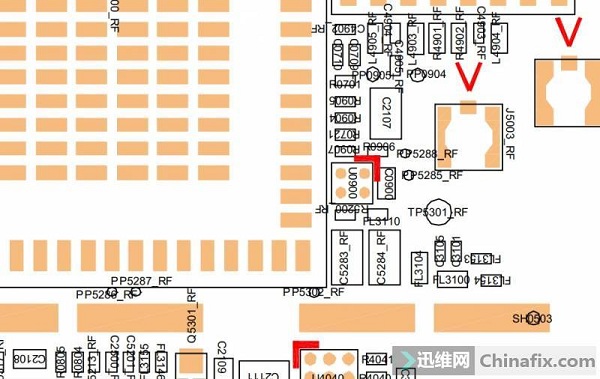

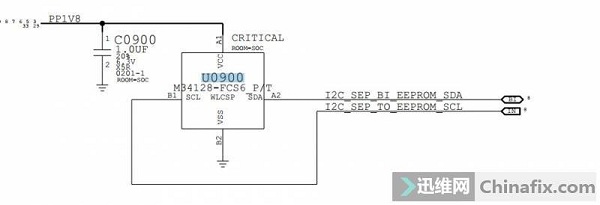

好吧，那就考虑逻辑码片了。这个故障在6P的时候非常常见。就是那著名的“CPU两条线”，广大维修大神还发明了打磨CPU上层，飞线到逻辑码片引脚的绝技。6S我还真很少遇见。6S逻辑码片就在WIFI芯片旁边。如图，U0900。

6S反复白苹果重启维修过程 图二

6S反复白苹果重启维修过程 图三

6S反复白苹果重启维修过程 图四

吹下芯片，测了一下底脚阻值。一个脚接地，一个供电脚386，一个I2C数据脚485，一个I2C时钟脚497。都还可以呀！且慢，I2C总线通过两个相同阻值电阻连到一个供电线上，然后直通向CPU的，属于一对总线。这样它们的阻值应该差别不大。现在有十几个的差别，貌似不正常。既然如此，我就把两个上拉电阻R0906,R0907干掉。再测阻值，果然两条总线阻值之间相差仅为3。

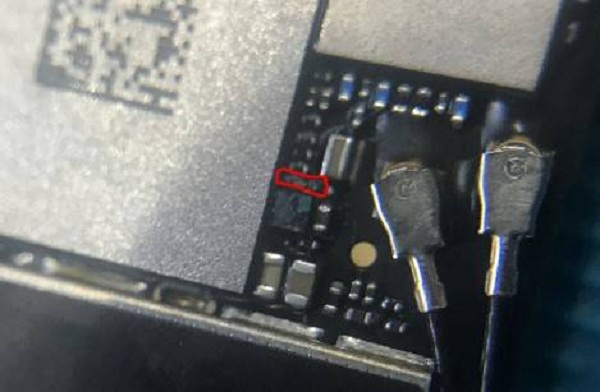

如下图，两个电阻就在逻辑码片边上。

6S反复白苹果重启维修过程 图五

找到故障点了，接下来料板拆电阻，风枪吹上，吹逻辑码片，装机刷机，一气呵成。机器终于修好了。这个机器修的有点累人。
