【机器型号】：iPhone7 Plus

【故障现象】：手机屏幕不显示，刷机报错4013。

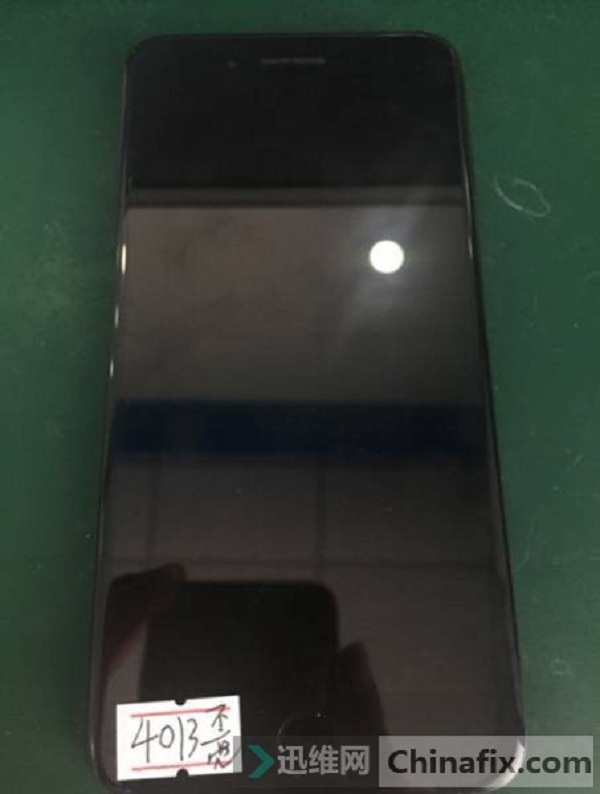

收到客户的一台iPhone7 Plus故障机，故障描述为手机屏幕不显示，刷机报错4013。

iPhone7 Plus手机屏幕不显示 刷机报错4013维修案例  图一

iPhone7 Plus手机屏幕不显示 刷机报错4013维修案例 图二

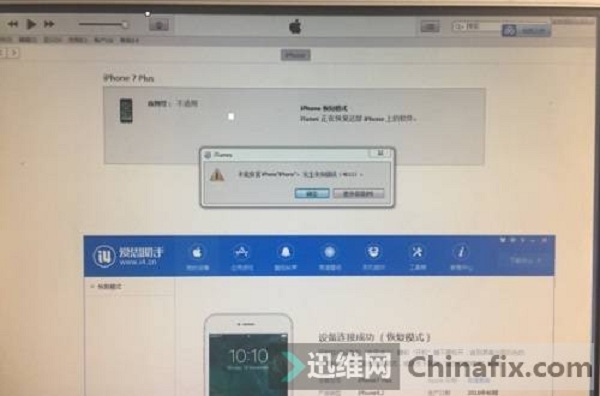

【维修过程】：　拿到机器后刷机，确实是报错4013，手机屏幕不显示。

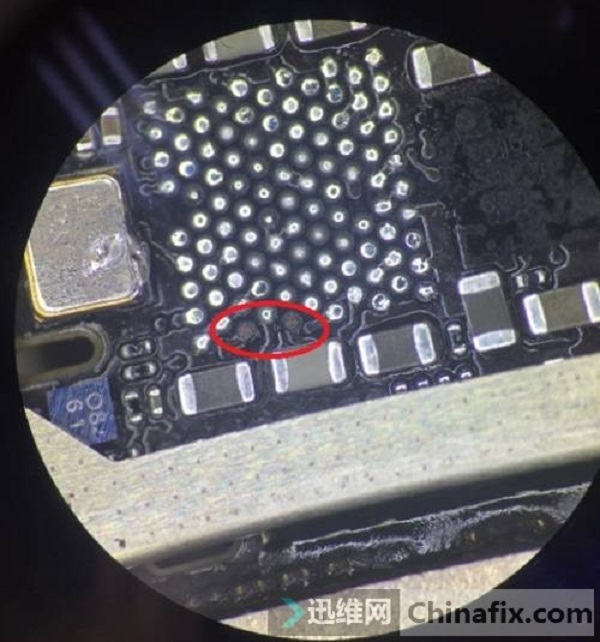

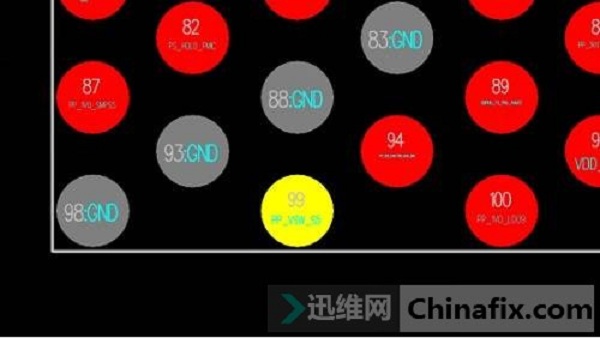

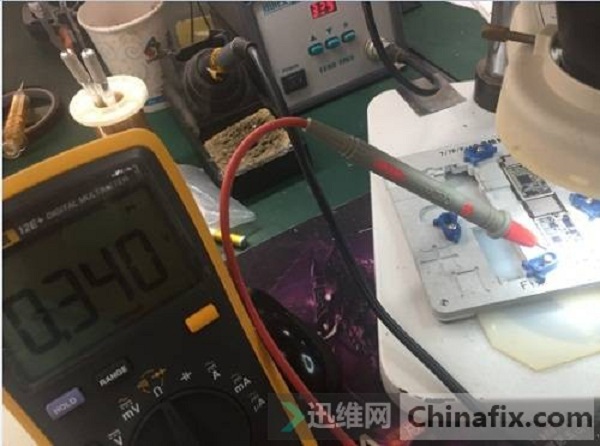

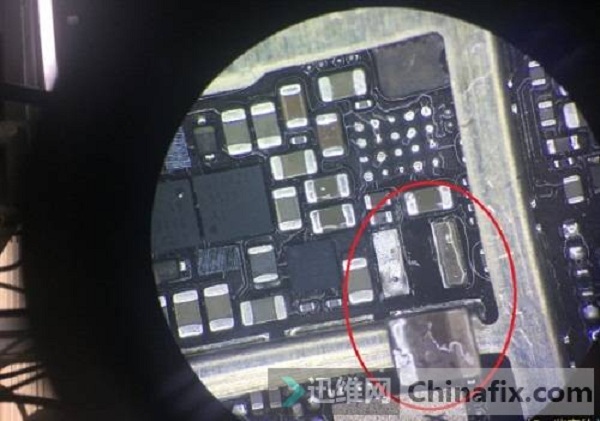

看了一下刷机进程，机子应该亮起来才对。刷机报错4013，这种情况一般都是不过基带，刷机的时候测量基带的电压，发现PP_1V0_SMPS5电压不出，S2、S3、S4电压都出来了。拆下基带电源，发现掉了2个点PP_1V0_SMPS5、PP_1V0_LDO9，怪不得S5电压不出。

iPhone7 Plus手机屏幕不显示 刷机报错4013维修案例 图三

iPhone7 Plus手机屏幕不显示 刷机报错4013维修案例 图四

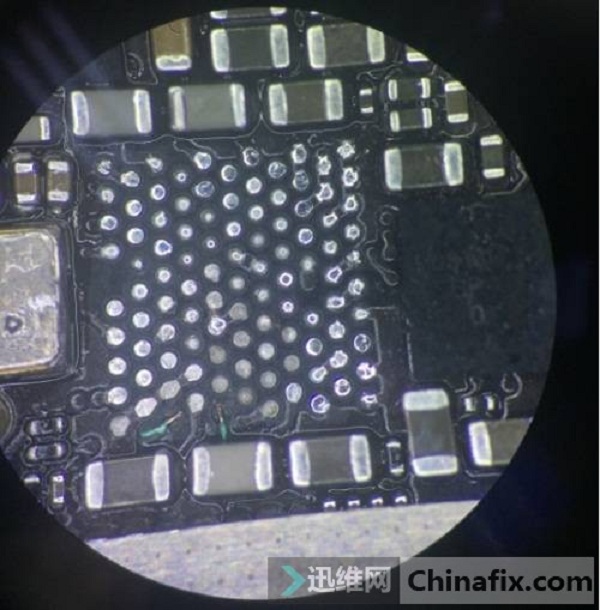

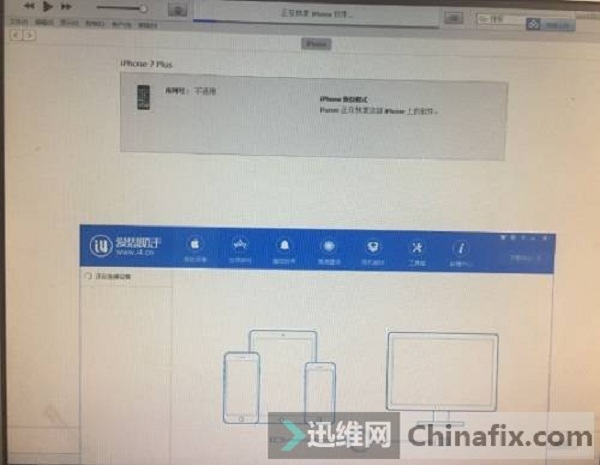

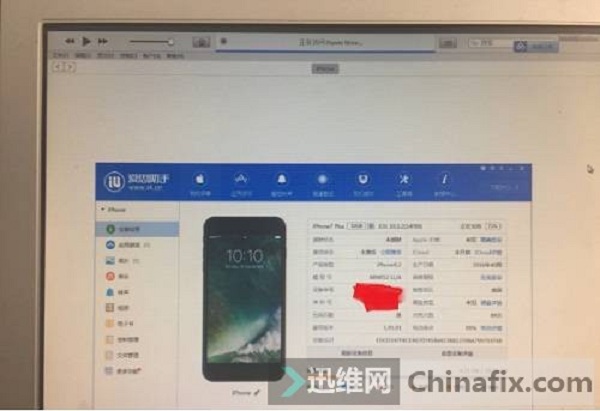

挖点飞线，绿油固化，装会芯片，刷机正常通过，接下来修手机屏幕不显示。

　iPhone7 Plus手机屏幕不显示 刷机报错4013维修 图五

　iPhone7 Plus手机屏幕不显示 刷机报错4013维修 图六

　iPhone7 Plus手机屏幕不显示 刷机报错4013维修 图七

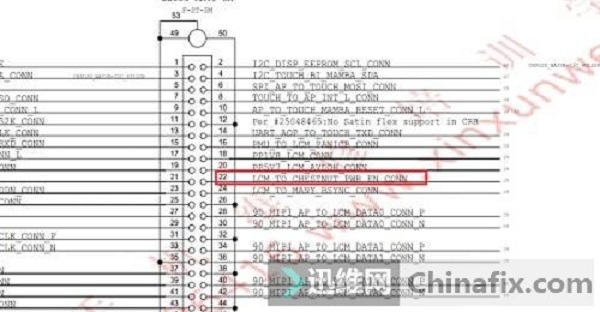

手机屏幕不显示，扣上屏幕不好测量，直接飞线接个1.8V电压给到显示座子J4502R 22脚，再去测量显示电压，发现没有电压输出。

　iPhone7 Plus手机屏幕不显示 刷机报错4013维修 图八

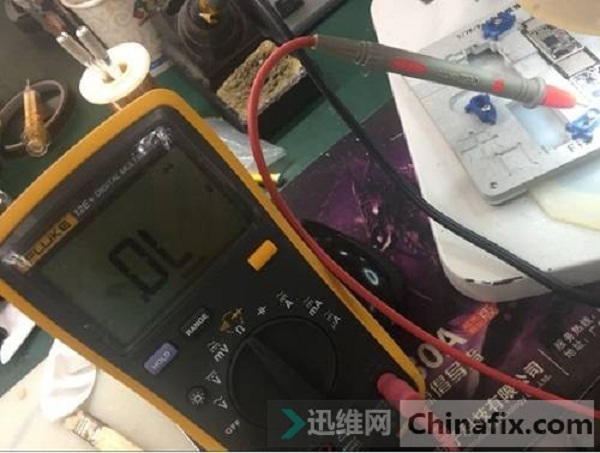

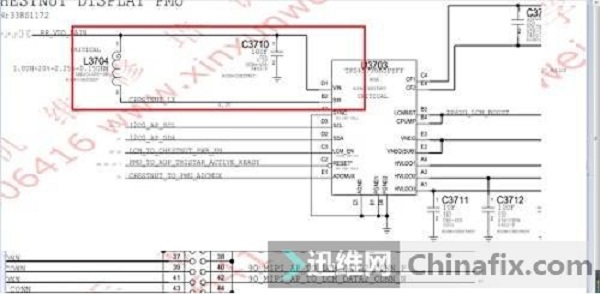

拆下显示芯片，打焊盘上对地阻值，发现B2脚对地阻值无穷大，再跟D1脚打通断也是无穷大，看来是断线了，看了一下电路图，主供电是经过L3704电感输送到显示芯片B2脚，拆下电感，发现一边脚已经脱落。

iPhone7 Plus手机屏幕不显示 刷机报错4013维修 图九

iPhone7 Plus手机屏幕不显示 刷机报错4013维修 图十

iPhone7 Plus手机屏幕不显示 刷机报错4013维修 图十一

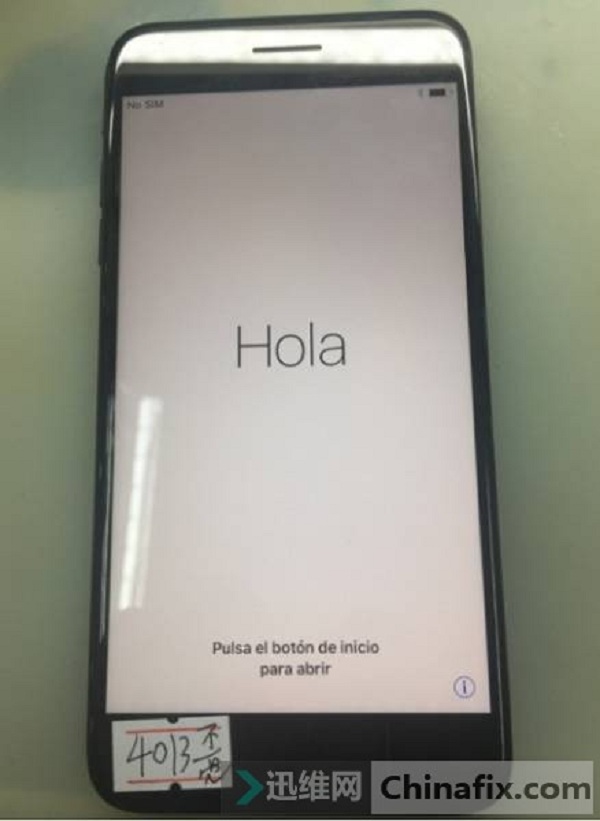

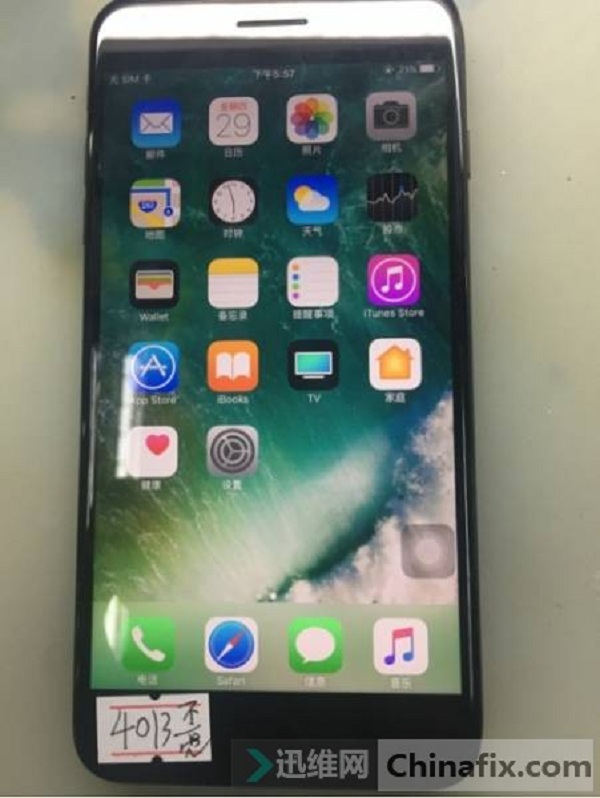

处理好焊盘，换个电感，测试有阻值了。装回芯片，显示正常。

iPhone7 Plus手机屏幕不显示 刷机报错4013维修 图十二

iPhone7 Plus手机屏幕不显示 刷机报错4013维修 图十三

iPhone7 Plus手机屏幕不显示 刷机报错4013维修 图十三

至此，iPhone7 Plus手机屏幕不显示，刷机报错4013故障维修结束。
