【故障机型】iPhone6 Plus

【故障现象】手机充电有图标不充电，怎么充电都是显示32％。有时还重启。

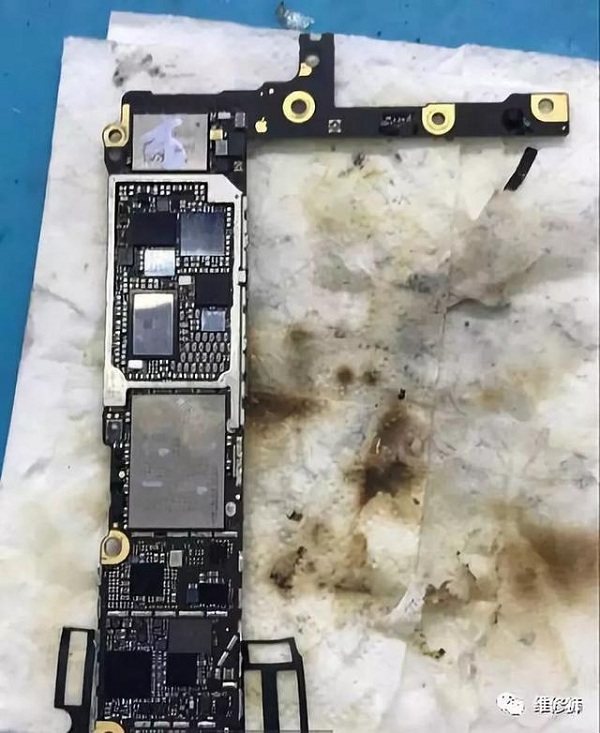

【维修过程】首先拆机，拆下iPhone6 Plus的主板，测量打值，查找充电时有显示，手机电池充不进电的原因。

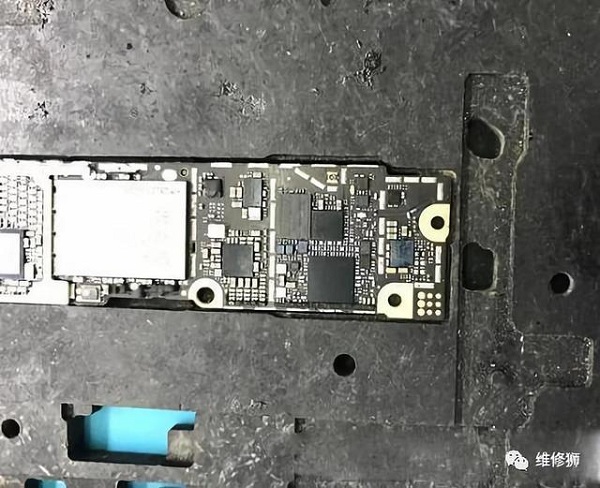

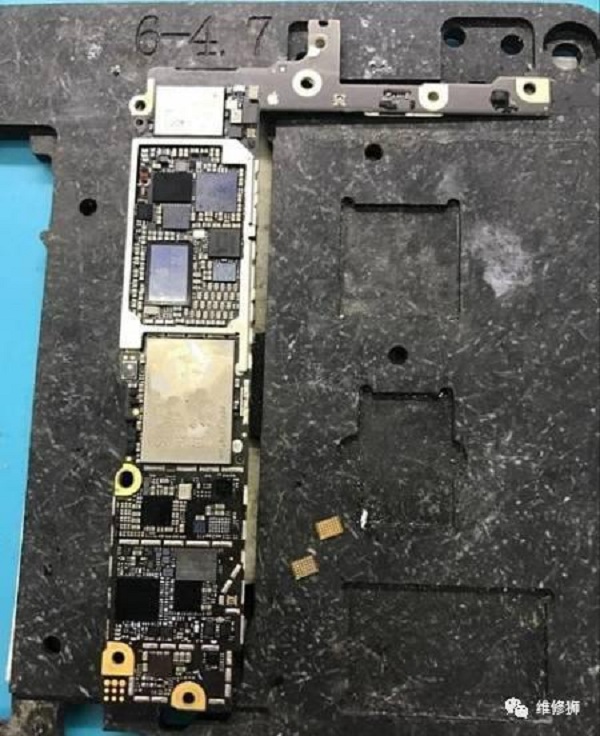

拆下屏蔽罩，先检查充电部分。先更换充电管U1401和USB控制管U1700，故障一样，还是手机电池充不进电。

工作条件都正常了，后来无意中测了一下电池电压，显示是4.2V，说明电是充进去了，那手机电池充不进电应该是电池检测线路的问题。
测电池接口J2523，发现中间检测脚阻值偏大，后用手机检测软件ZXW查出这个脚是与电感FL2511相通，短接FL2511后，iPhone6 Plus手机电池充不进电故障排除！

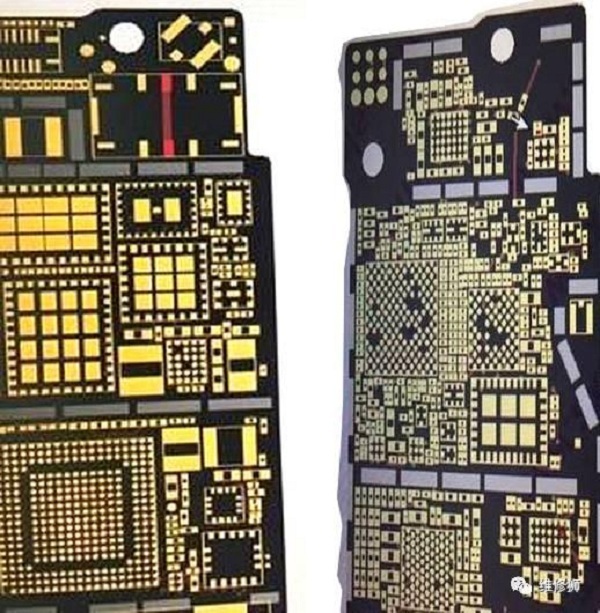

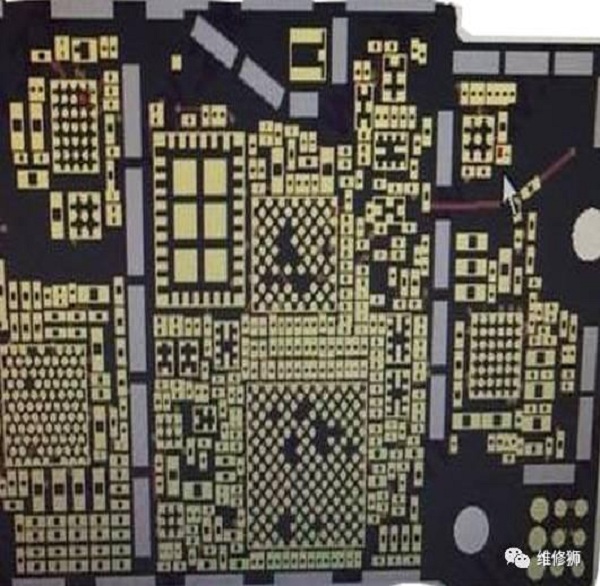

看一下zxw点位图。

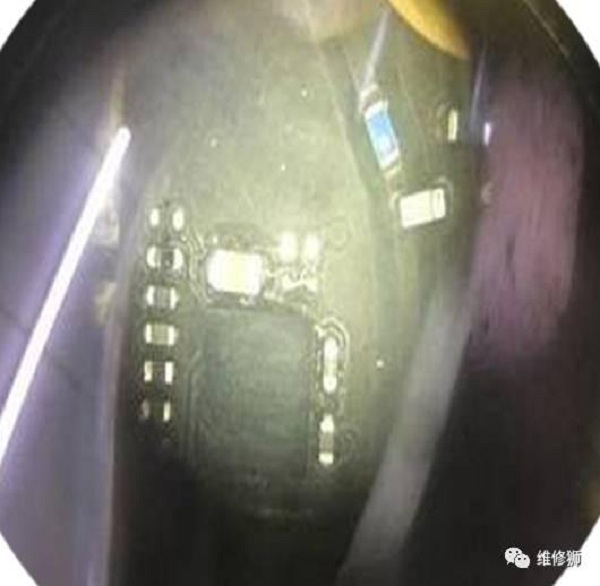

显微镜FL2511短接后。

在FL2511位置。

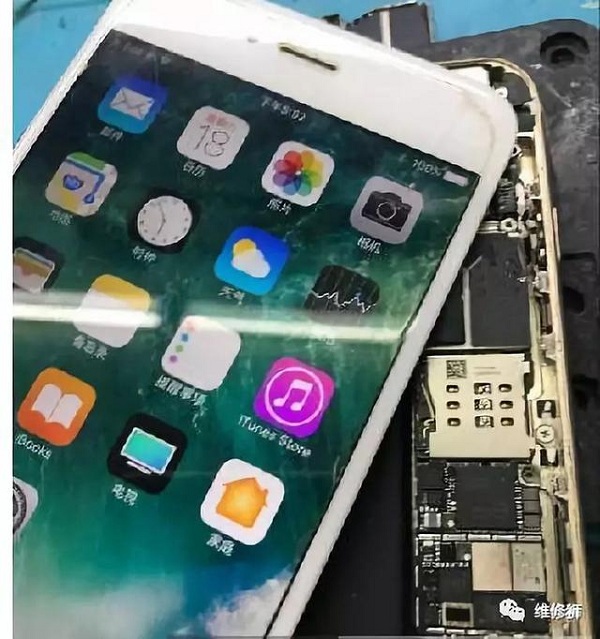

接屏测试，手机正常充电了。

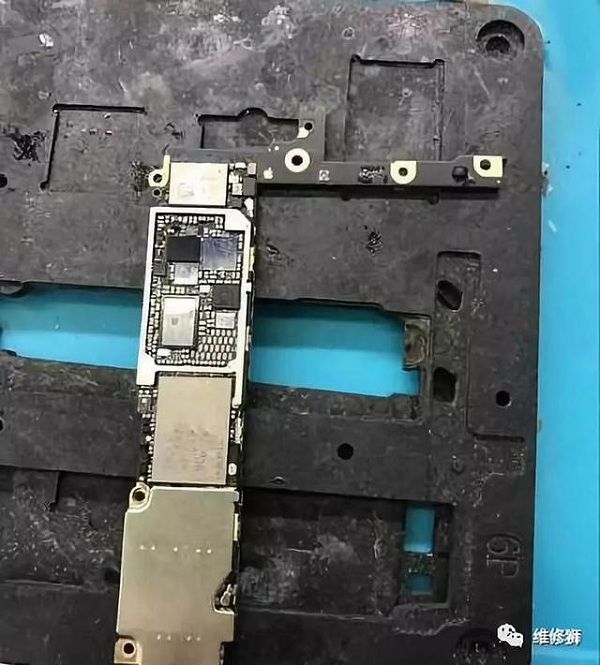

装回屏蔽罩。维修完毕。
