iPhone 6S 手机进水接电短路270左右不触发维修案例分享

手机维修资料 admin 2018-08-24 3353 次浏览 0个评论

【故障机型】:iPhone 6s

【故障现象】:iPhone 6s手机进水接电短路270左右不触发。

【维修过程】:进水6S插电270左右的电流不触发(修好后的图片 框框都没了)

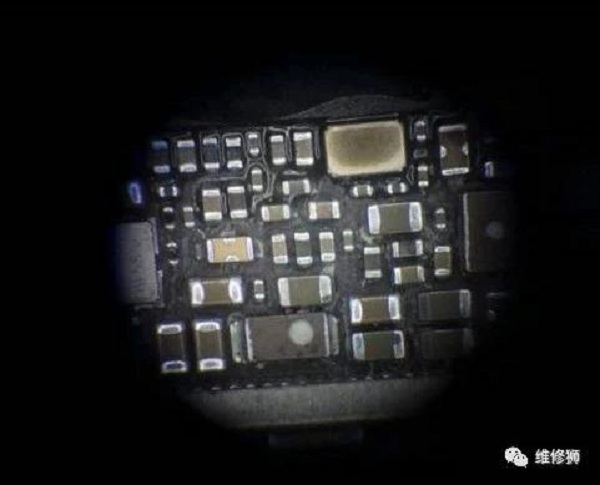

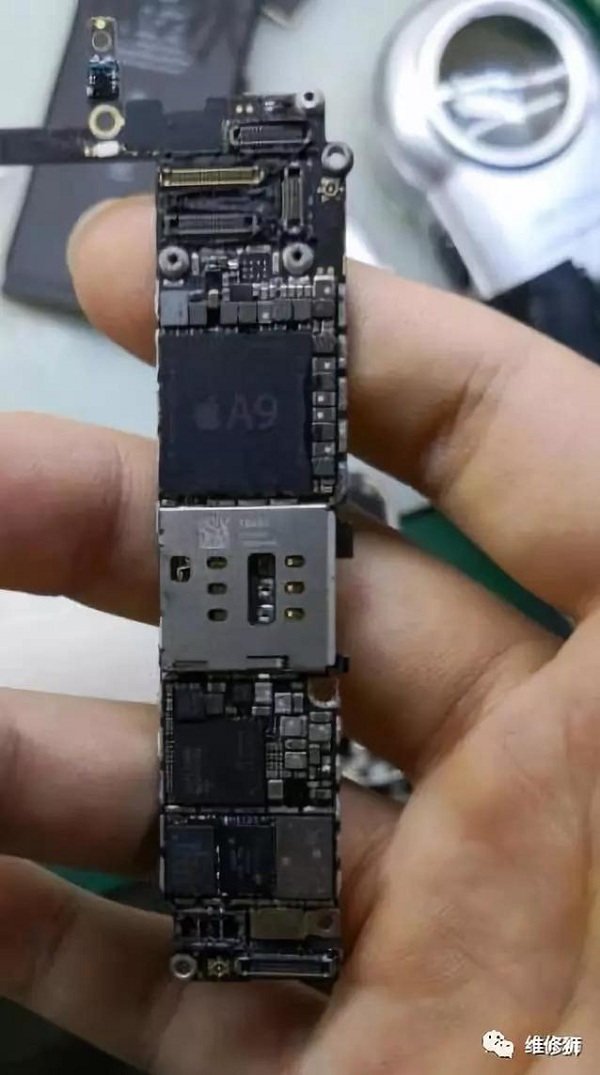

漏电 ,先把屏蔽罩隔离布片拆掉 一看进水的 。进水面积还不小。

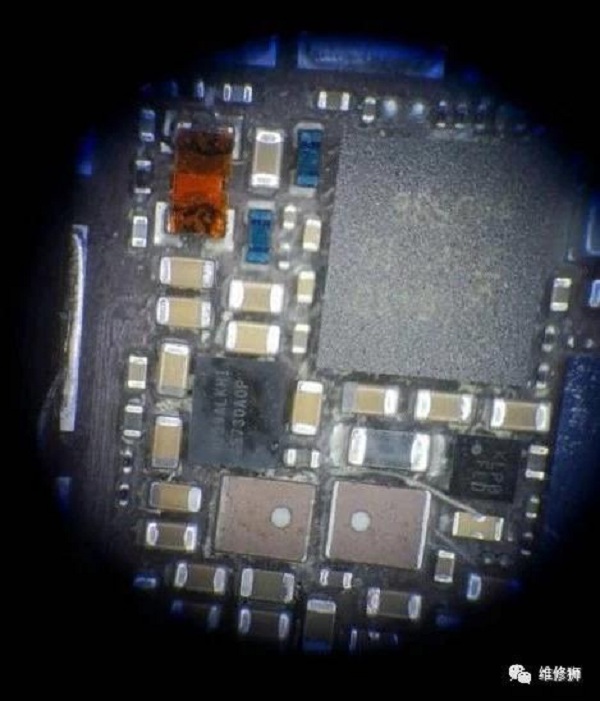

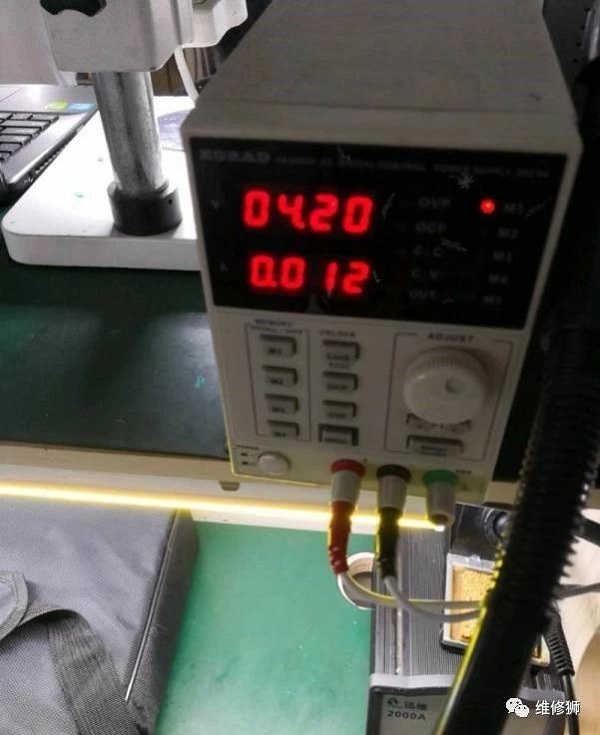

先拿刷子洗板水刷一刷 ,一两分钟刷好接电,还是插电270左右不触发(想着秒杀)。接电先摸了摸 摸到充电iC和铃声放大iC微烫, 先拆了再说 ,风枪镊子快速取下。 看到充电管也有腐蚀拆了直接拆了短接,接电待机12。

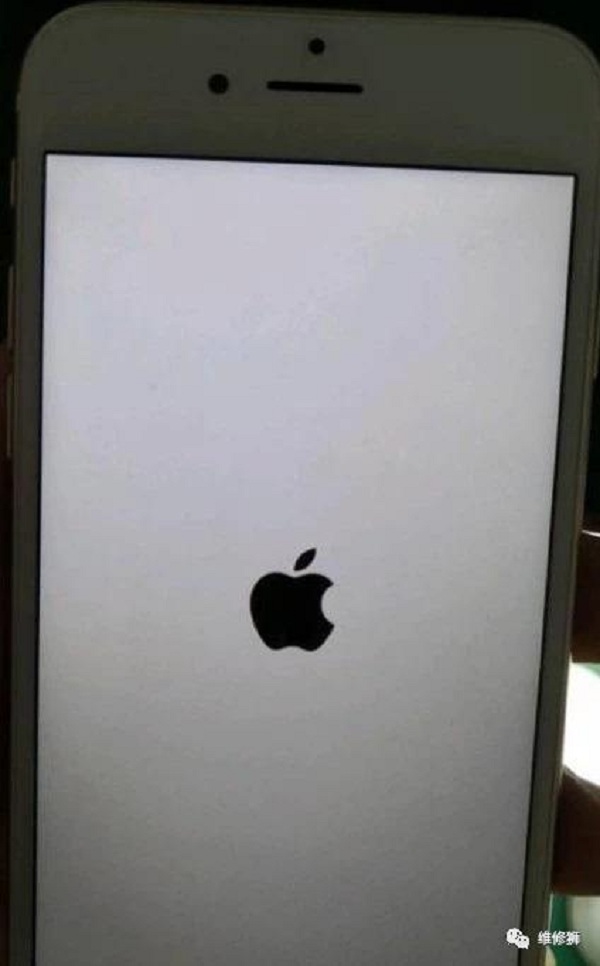

12的漏电没大问题 ,触发200起跳可亮白苹果不能进锁屏界面, 看腐蚀的地方指纹16.5v供电的芯片也拆了, 待机正常了。

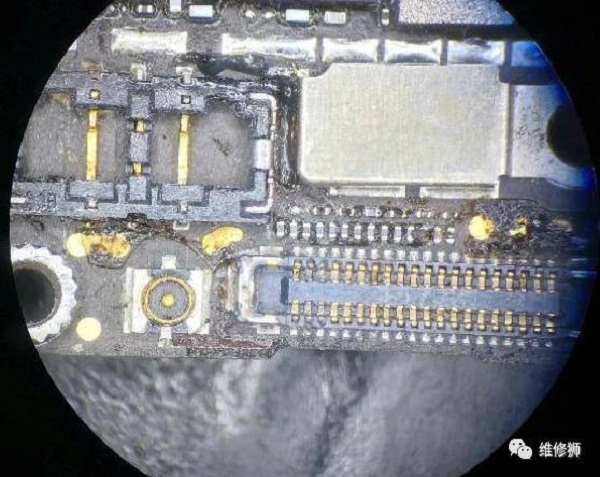

触发还是200起跳卡白苹果, 再拆腐蚀位置USB控制, 电流跳变正常了(OK 换USB管理)从料板上拆了一个装上无限白苹果重启。

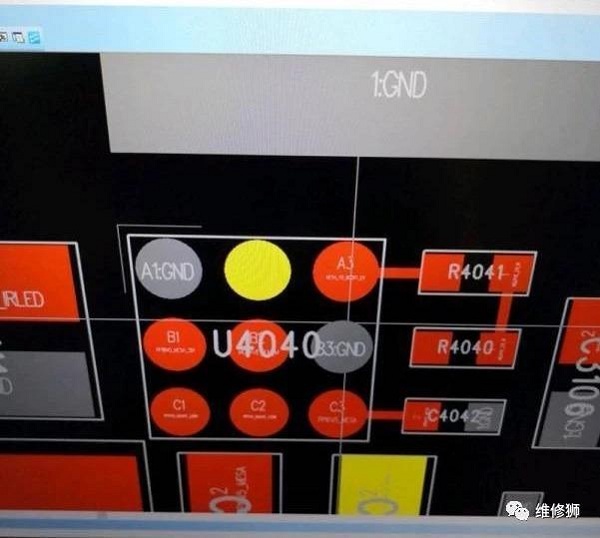

查一下USB控制的条件吧(测3v 1.8v正常, 数据线对地值正常, I2c总线正常 ,uart总线正常, ) 都正常再换个芯片试试 ,换上芯片我看到了电流窜上去了进手机页面了:再把铃声放大 充电管装上测试充电放电 。至此维修结束。 谢谢大家阅读。
