iPhone 6P手机拍照温度过高故障维修一例

手机维修资料 admin 2019-03-09 3418 次浏览 0个评论

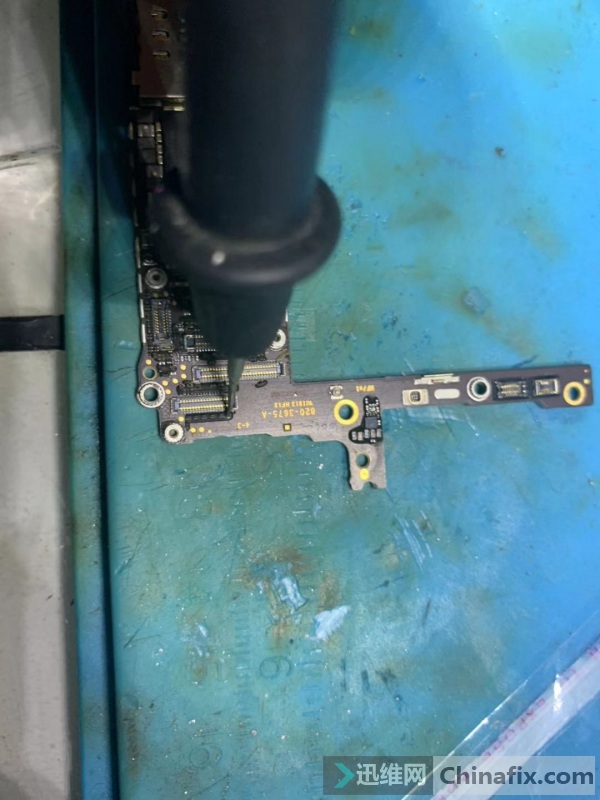

接手一台二修6p拍照温度过高,直接查相头温敏电阻r1310-1,我们测得阻值为311。


我们对比正常机器为550,查看图纸通路发现该路只通向电源ic,基本判断电源损坏导致,拆下电源准备更换,可是我们顺手一测该通路 竟然依旧有420阻值正常应该为>1000 或者无穷大。



考虑到板层串电,我们断开电源R17引脚断开R1310飞上线。


一开始我们考虑飞线到R1310,可是想到飞太远又累又不稳定,我们直接移除边上电容做上10k电阻飞上线装上电源完美收工。

本案例来源迅维网会员(夺命书生阿宇)提供
