今天下午上维修实践课,我和同桌分到一块斯巴达克故障板,型号M28GT3-SDG,AM2+NV单桥。拿到手后,按照维修流程,首先观察外观,无明显断线、烧焦等损伤。
![1.jpg 1.jpg](http://www.sjweixiu.org/zb_users/upload/2019/06/201906171560760116756466.jpg)
然后测各部分供电元件的二极体值看有无短路:电源接口.
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100033_1.jpg)
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100033_2.jpg)
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100033_3.jpg)
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100033_4.jpg)
对相关电压接口都打值了,没发现短路。
PCI槽A14脚
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100048_1.jpg)
USB数据线
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100110_1.jpg)
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100110_2.jpg)
CPU供电下管D
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100127_1.jpg)
测到内存核心供电的时候,表响了,激动了一下,以为是短路,一看数值原来是27,没短路,还是继续往下查。
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100139_1.jpg)
PCIE
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100151_1.jpg)
NV单桥,外面有两个电感线圈供电。
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100210_1.jpg)
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100210_2.jpg)
总线
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100220_1.jpg)
排除短路后,插诊断卡,装假负载,插上电源,待机电压正常。
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100231_1.jpg)
触发开关,内存供电正常。
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100241_1.jpg)
CPU核心供电正常。
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100250_1.jpg)
总线供电
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100301_1.jpg)
PCI A15脚复位3.3V正常。
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100312_1.jpg)
CPU复位
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100323_1.jpg)
一切正常,上CPU和内存,触发。开始跑码了,才跑到C1代码就跑不动了。
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100333_1.jpg)
跑C1是内存不过,按照维修流程,用橡皮擦金手指,装上去还是不行。换另一条内存,换CPU,清除CMOS还是C1。测内存负载供电0.9V正常(核心供电已经测过了):
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100343_1.jpg)
SPD供电正常:
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100356_1.jpg)
基准电压正常:
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100409_1.jpg)
内存时钟正常(测了6个脚位,只贴出一张):
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100418_1.jpg)
系统管理总线数据、时钟3.3V正常。(图片不知搞哪去了)
所有东西都正常,没辙了,按压桥试试,还是不行。不经意间,看到网卡灯亮了,好兴奋啊!看来真凶找到了,断电,拿风枪把网卡芯片吹掉。重新上电,触发,激动人心的时刻到了,我们把眼睛睁得大大的,死死盯住诊断卡。哇!过了,跑到7F了。
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100429_1.jpg)
心跳得好快,太兴奋了!赶紧拿来显示器,断电,装上,触发,期盼已久的熟悉画面出来了。
![](http://www.xinxunwei.com/uploads/allimg/131113/1_131113100438_1.jpg)

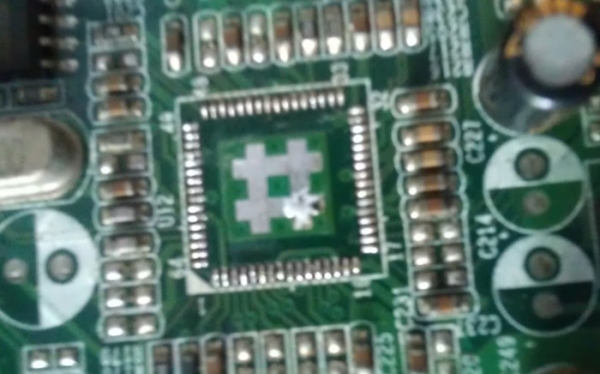

兴奋过后觉得非常遗憾,因为我忘了一件事,也许有的朋友已经猜到了,我们没把网卡灯亮着的情景拍下来。唉!初试维修,太不淡定了,让大家见笑了。补拍一张拆了网卡芯片的图吧。
第一次发帖,有许多不足之处还望朋友们帮忙指出,也好让在下能有些许长进。在此感谢迅维的徐老师及其他老师的教导!在下会继续努力。
