机器型号： iPhone 6S Plus

　　故障现象：不充电、插充电线电量变少重启。

　　同行描述：客户晚上充电，第二天出门后使用过程中发现有规律地重启冲电充不进，送至店里。换新电池无效，更换过充电管，USB控制器，场效应管短接和对地阻值都打过一遍，无发现任何异常，更换相关IC后故障依旧不能解决。

　　维修过程：收到货之后立马取出主板观察，主板整体还算干净，同行没瞎搞。

　　根据经验判断，此板应该是检测不到电池数据，上测机总成，按下开机键触发开机发现LOGO亮得比正常机器慢，进了系统连接爱思手果然显示电池无数据CPU检测不到电池。

　　接着继续测试其他功能均正常，测试过程中大概三分钟机子就重启了，能连机，有充电符号，电量始终不涨，拔下数据线电量增加百分之3，插上立即少百分之3。

　　故障确认后立即开修，先是测量了电池检测脚的对地阻值。

　　测量后又发现正常，同行换过了USB控制器，充电管，个人习惯拆后再更换，更换后故障依旧，接着测量充电管对地组织，USB控制器对地组织，均如同行所言无异常。紧接着我就怀疑了是不是CPU本身损坏的原因，就测量了充电管到CPU SIW 控制总线电压，不出所料，电压只有0.8左右还跳来跳去。

　　没办法，CPU内部损坏，这时只能通过外部供电给SWI 总线尝试上拉，A8现在也有许多同样的故障同样的故障点，此方法不是百分百能修复故障，在CPU没彻底坏死的情况下还是有一半把握能修复OK的。

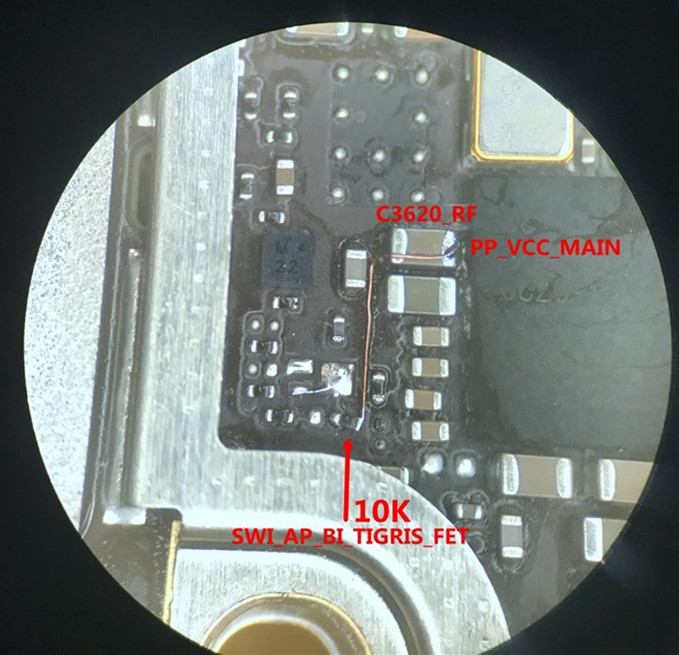

　　找到个容易下手又不剪罩子影响美观的地方下手，从C3620_RF拉过来了主供电，串接了一颗10K电阻到 SWI_AP_BI_TIGRIS ，如上图所示。

　　改完后上总成测机，发现开机触发后亮LOGO比修之前快了一点，这是心里一阵暗爽，进入系统后迫不及待连接了电脑爱思助手。

　　真是幸运，修机有时候还是要靠一点点运气的，不然真的是白忙活。此时已经爱思能读取电池信息，显示了电池寿命充电次数电池信息了，持续地测试功能性问题，没有发现重启，电量也能充得进去了。
