【机器型号】iPhone7故障板
【故障现象】开机不显示
【维修过程】
接电大短路,用熏松香法查到基带电源短路 ,补焊完4个接地脚并换好新BBPMU_RF,排除PP_VDD_MAIN短路。

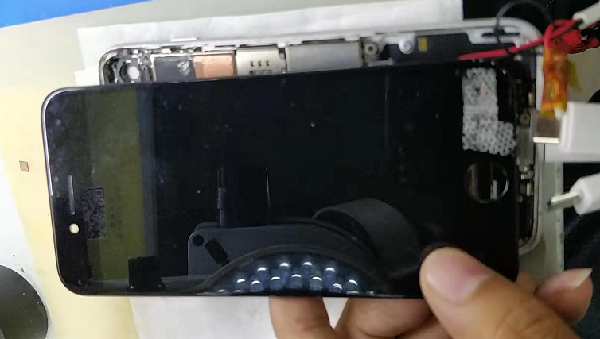

上电触发后电流能从0-300mA以上跳变,但显示屏无反应仔细观察背光也没有亮。
插数据线接电脑,爱思提示点击信任的操作,证明主板已经启动,按开机不显示思路修。
裸板测显示座J4502 的(24.26.30.32,36,38脚)3组MIPI总线对地阻值500左右正常,显示屏供电开启信号29脚阻值500欧姆正常。
裸板不装屏,接电触发后测显示座7脚显示屏供电1.8V正常。但测到33脚CPU发给显示屏的复位信号时无1.8V。
断电测33脚对地阻值只有3.5欧姆,查图纸此脚对地只接一个电阻和电容后通过保险电感接到CPU U0700的BG2脚。
排除电容C3917电容正常后确定为CPU到显示屏的复位脚短路,跨过保险电感FL3915用维修电源1.8V直接给CPU 加电测CPUBG2脚内部漏电电流355mA 。想着按老师教的外借电压试试,从硬盘3V供电处。
C1748 串接一个1k电阻接到保险电感FL3915一脚(CPU 复位信号输出脚,)开机测量硬盘供电3V一端正常,复位脚这端因为漏电电流到了355mA,阻值只有3.5欧姆,断开FL3915一端 (与短路的CPU复位脚一端)。
从1.8V显示屏供电C3934处飞线外接1k电阻到显示座J4502的33脚,强制给显示屏一个1.8V的电压。

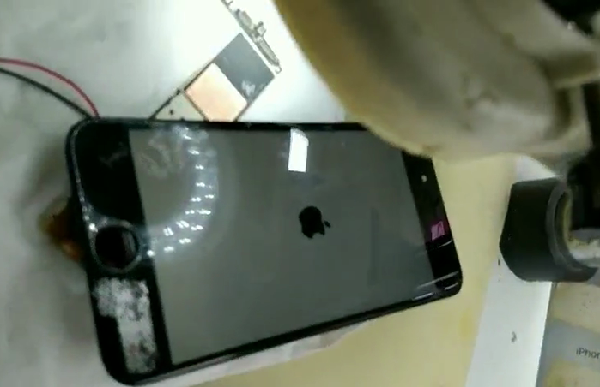

接屏触发后液晶屏亮了,因为没装指纹home键卡在LOGO处,多等一会儿进系统了,维修到此结束。
本案例由迅维实地学员(HP刘志强)原创提供!
