【机器型号】iPhone6（单板）

【故障现象】进水不开机，接电大短路。

【维修思路】

　　从老师那里领到故障板后，逐一接电测试，就选这块大短路的板子下手，以为有概率只要掰掉（主供电 PP_VCC_MAIN）或（电池电压 PP_BATT_VCC）上短路的电容就可以把故障板修成ID板。

【维修过程】

　　这块板子接电大短，把可调电源设置的4.2v电压都拉到2.98v。

　　点位图上黄色的“点”都有可能是有故障引起短路的元件。

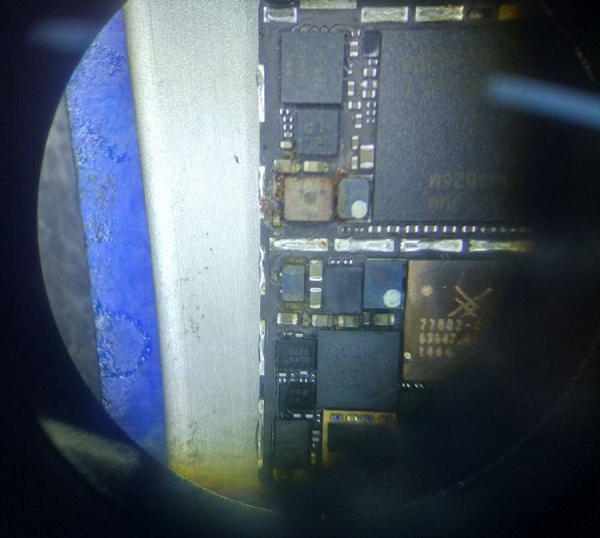

　　当撕开覆盖在主电源芯片周围框架的薄膜后，在显微镜下观察发现，还是个进水板，看来可不止掰电容那么简单了。

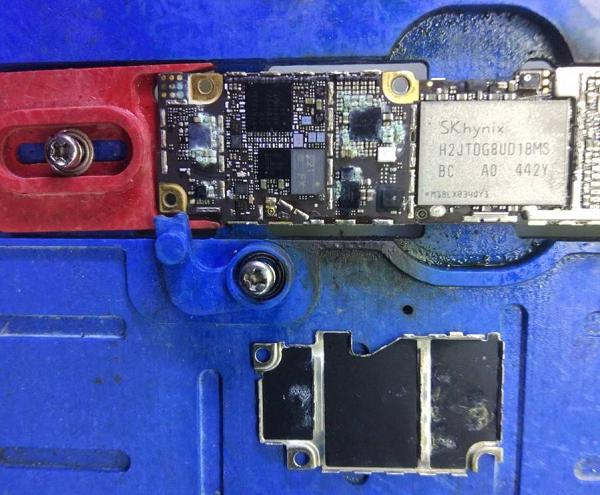

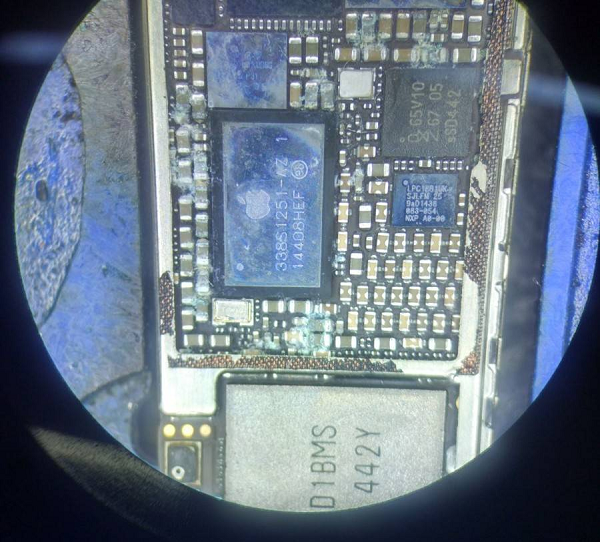

　　用旋风枪330度，风速3档，拆下主板上3个大型屏蔽罩，在主板下半部的两面，基带射频部分，功放部分都有进水痕迹，有些芯片引脚也氧化的很厉害。

　　洗板水清理，再用松香熏全板，最后接电烧机(烧机线的鳄鱼夹正极，夹住镊子点在充电管的后端电容上（PP_VCC_MAIN和PP_BATT_VCC 都能烧到），调整好电压，用烧机线的鳄鱼夹负极去接触板上大型的接地负极[如屏蔽罩或接地的螺丝孔])。

　　烧机出来的结果，发热的短路（充电管除外）和洗掉的氧化元件。

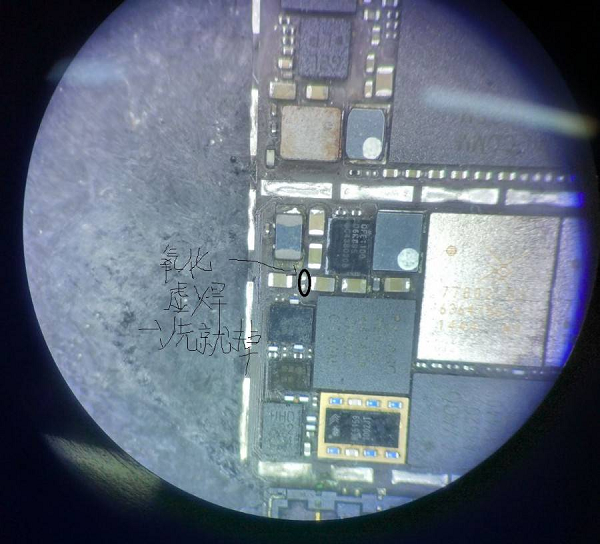

 　　摘掉引起短路的元件（主要是滤波电容），用融化中温锡浆连接氧化掉件的保险电感，再用万用表测量主供电的对地值正常，接电后发现有微漏电13毫安。接电触发后，发现屏幕很暗还会闪烁，而且进入系统后电流较大，怀疑是屏幕背光电路有问题。

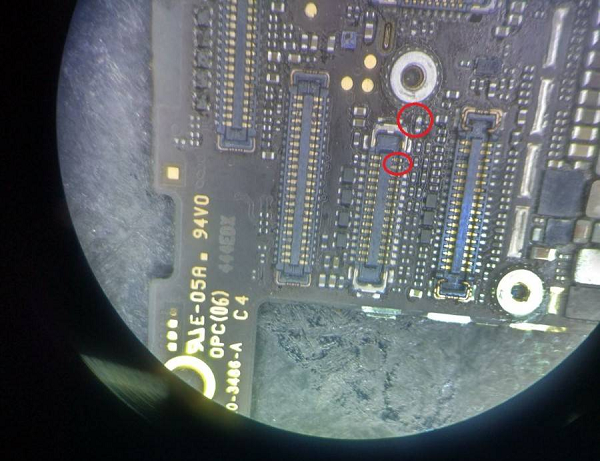

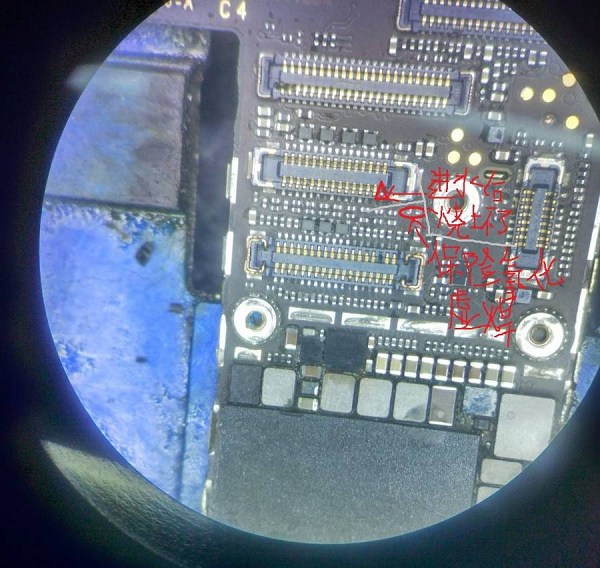

　　观察主板后发现，显示座 J2019 2脚（背光供电引脚腐蚀）和 保险 FL2024 虚焊掉件，果然有问题。

　　果断更换显示座，和安装一个保险电感回到原来的位置。（焊接调，旋转风280度，风挡3档，最好除掉周边小元件上的软胶（旋转风150度），防止爆锡掉件）

　　接电后，触发测试，正常亮机，由于是ID板，没有密码可以解开测试其他功能。
