修不充电导致红米K20手机不开机维修

手机维修资料 admin 2020-11-18 99 次浏览 0个评论
【故障机型】红米K20

【故障现象】手机不开机,接漏电16mA

  此机为二修机,之前维修充电短路问题,吹Q4500后不开机,修之前只有充电不正常。

【维修过程】

  拿到故障机器,先接调电源看电流跳变,如图:

二修红米K20手机不开机,无法充电故障 图1

  接漏电16mA,按开机键开机无电流反应,测量开机键J6101电压为3.2v,电压偏大,再去测量主板主供电VPH_PWR为4v,稳压电源调的是的4.3v输入,有0.3v的电压被消耗掉了。


二修红米K20手机不开机,无法充电故障 图2

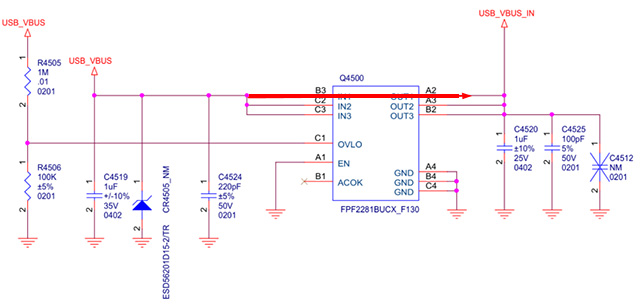

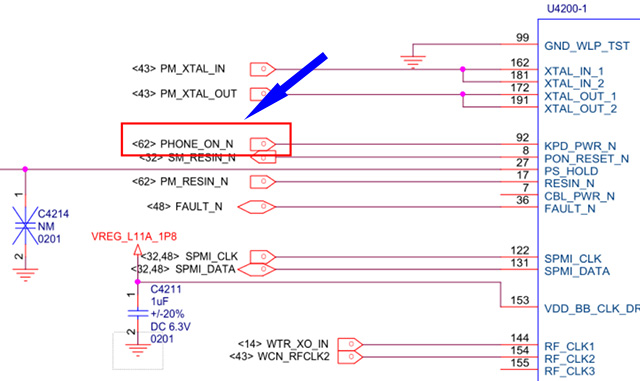

  主供电VPH_PWR等同于稳压电源的4.3v电压。之前有修到过同机型的红米K20,开机键正常电压为1.8v, PHONE_ON_N开机信号直接送到电源U4200。

二修红米K20手机不开机,无法充电故障 图3

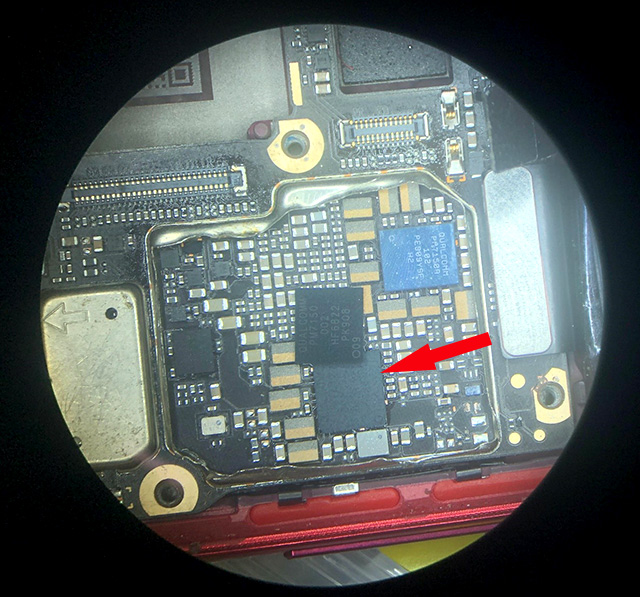

  再结合客户描述的故障,修不充电,焊接Q4500导致不开机,首先要把这漏电16mA修好,才能正常开机,怀疑是电源U4200损坏。型号是PM7150-002这颗电源不便宜,定芯片下手需谨慎。

二修红米K20手机不开机,无法充电故障 图4

  第二天芯片收到后装机漏电消失,判断的没错果真是U4200损坏导到漏电16mA,开机键电压偏大,下面是更换芯片开机键正常的电压1.79v。

二修红米K20手机不开机,无法充电故障 图5

  装机开机完美亮机。

二修红米K20手机不开机,无法充电故障 图6

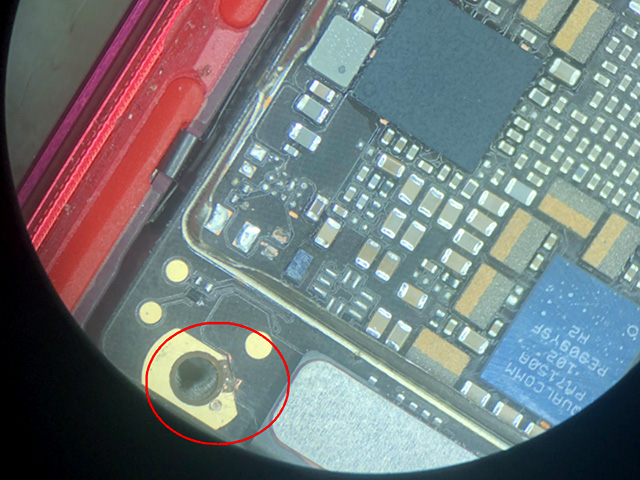

  接着修不充电的问题,观察发现尾插输入的5v电压被螺丝打到主板铜皮导致。

二修红米K20手机不开机,无法充电故障 图7

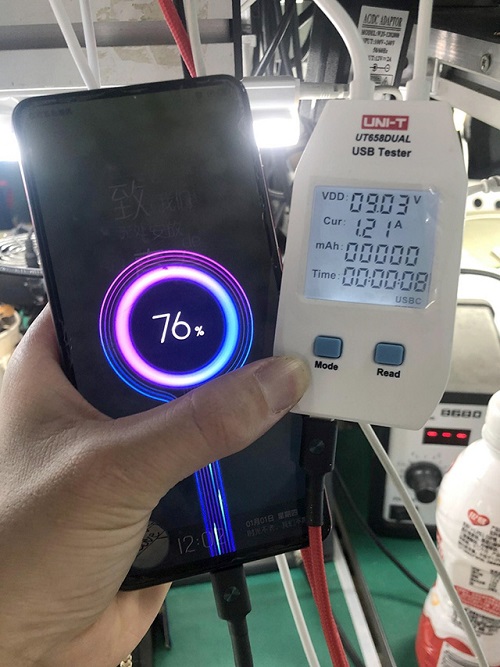

  直接剥开,短接Q4500充电管A3脚和B3脚。


二修红米K20手机不开机,无法充电故障 图8

  正常开机快充9v,1.2A的充电电流故障修复。
二修红米K20手机不开机,无法充电故障 图9

本案例由鑫智造会员原创提供!
