iPad5进水无WiFi,上不了网维修

手机维修资料 admin 2020-11-26 1649 次浏览 0个评论

【机器型号】iPad5

【故障现象】进水无WiFi,上不了网

【维修过程】

  收到一台进水无WiFi,拿来机器首先拆机,发现WiFi旁主供电电容腐蚀严重,以为它造成的,但主供电有问题应该不开机。就再慢慢查吧。



  借鉴苹果6无WiFi维修流程。查了供电都正常,就怀疑WiFi芯片坏了。可手上没有iPad拆件板和Wifi锡网,没有豁然去拆WiFi,WiFi都封着胶,觉得没那么容易坏,搁置下了。

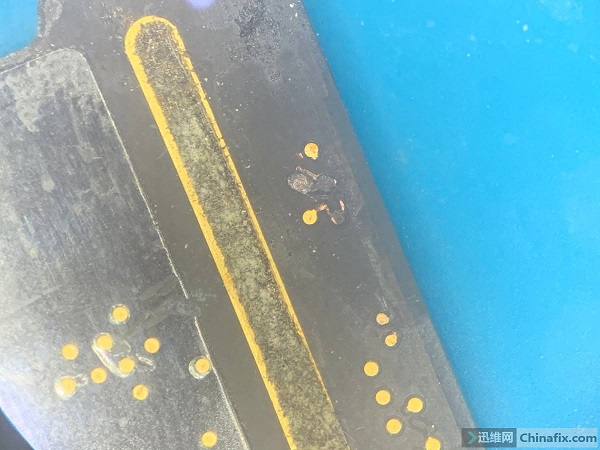

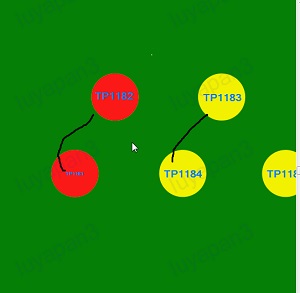

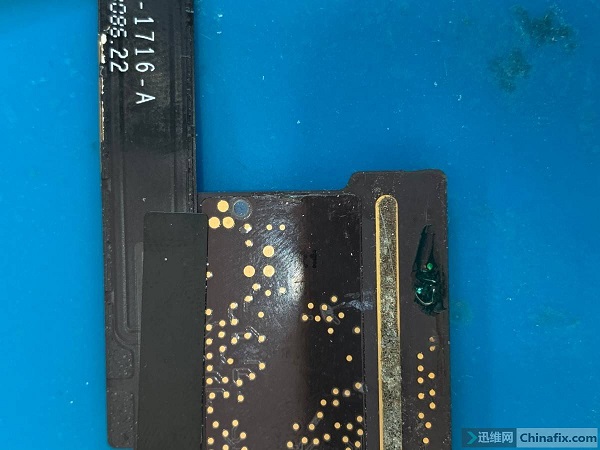

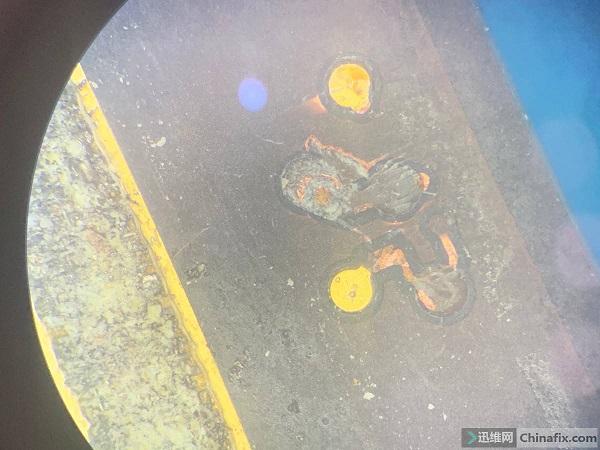

  第二天再把主板拿出来,发现后边也有腐蚀的地方,特别WiFi背后几个测试点,TP1181 TP1182 TP1183 TP1184测试点有腐蚀,请洗出来,用刀片刮干净。测量了一下TP1181和TP1184有阻值440左右,而TP1182和TP1183的阻值在600左右,发现问题了。TP1181和TP1184是通往Wifi的所以阻值400左右,TP1182和TP1183是通往电源IC的阻值600左右,他们之间断线了WiFi才打不开的。

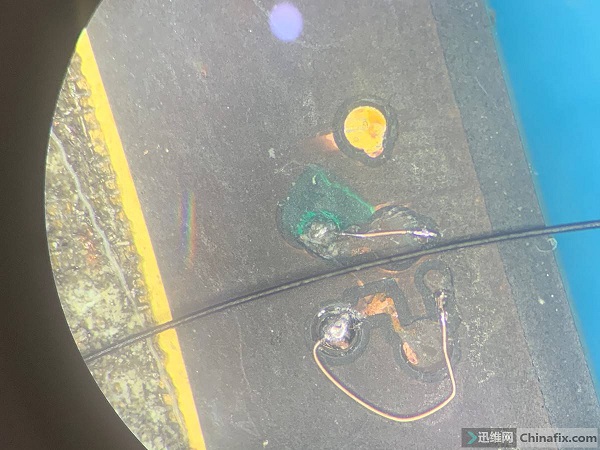

  修到这里时也费力点劲。当时TP1183没有阻值,往下腐蚀比较厉害,就继续深挖,找到点飞线。

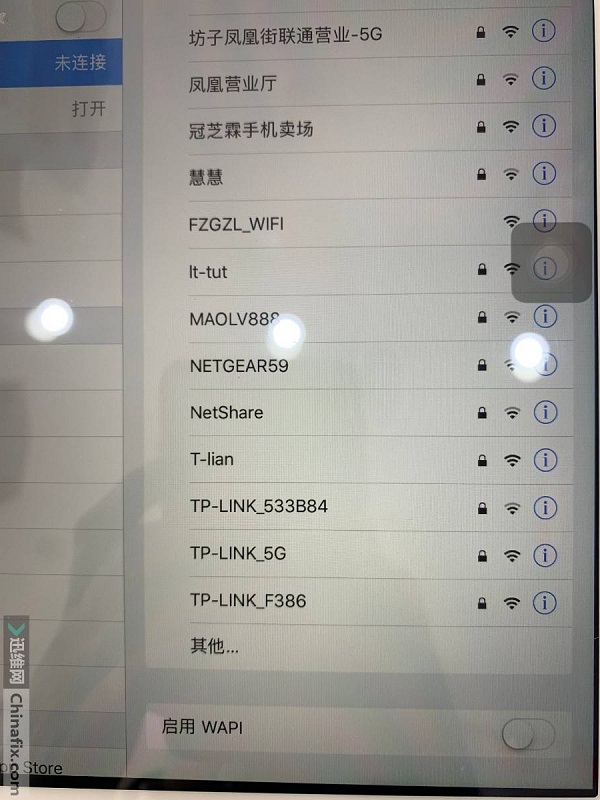

  开机测试,瞬间搜到10多条信号,故障排除,维修到此结束。
