iPhone6手机触摸不能用维修

手机维修资料 admin 2021-09-16 80 次浏览 0个评论

【机器型号】iPhone6

【故障现象】手机触摸不能用

【维修过程】

  收到一iPhone6故障机,同行描述手机触摸不能用,触摸失灵,在本地修过都没有修好。

  接机,检测该故障确实有点另类,开机进系统后显示正常,但用手指的顶端触摸没有任何作用,指肚贴着触摸屏划触摸有作用,但不灵敏,如果稍微多用点力,用指肚压着屏幕划动,都可以正常使用。

  拆机检测,白触摸和黑触摸都已经更换过,在本地修过多次都没搞定,这两片触摸芯片应该都被换过,判断它们肯定是正常的。

  根据用指肚用点力可以划的动,判断黑触摸芯片到触摸座子之间的线路以及触摸座子本身都是好的,如果不正常,要么显示会出现竖条,要么触摸完全不能用,要么缺横或者缺竖,但实际测试过程并没有发现缺横或缺竖的现象,所以以上判断是正确的。

  根据以上现象判断CPU到白触摸的线路也是正常的,于是决定从两个芯片的外围电路入手。测黑触摸的正负5.7V电压以及1.8V电压都正常,测白触摸的5.1V和1.8V电压也都正常,用示波器测量结果都是正常的。

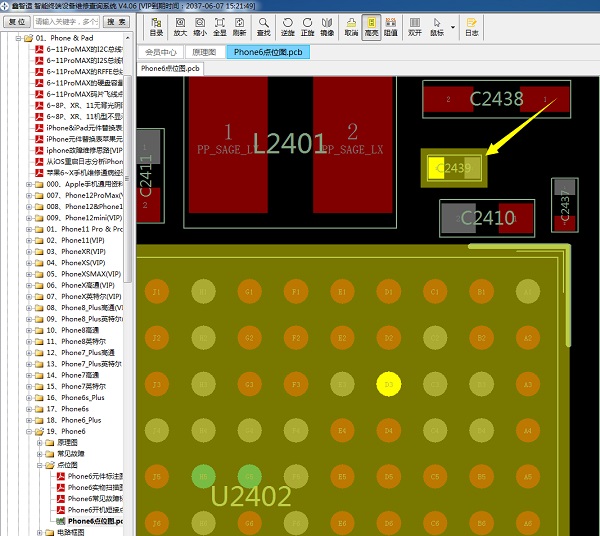

iPhone6手机触摸不能用维修 图1

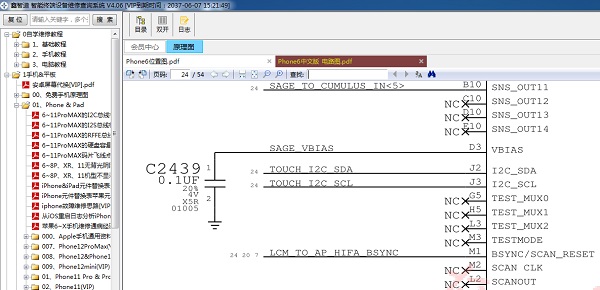

  于是分析图纸,看到黑触摸电路上有个偏置电容C2439,以前修过不少送话有声音,但声音偏小或很轻的故障,都是更换音频芯片旁边的送话偏置电容修复的,这个触摸故障会不会也是这个偏置电容引起的呢?先测量其非接地端的对地阻值,发现他跟正常板对比相差无几,在废板的相同位置拆了一个电容给换上,结果故障排除了。

iPhone6手机触摸不能用维修 图2
