【机器型号】华为荣耀20i手机
【故障现象】手机开机亮logo后就熄屏不显示
【维修过程】

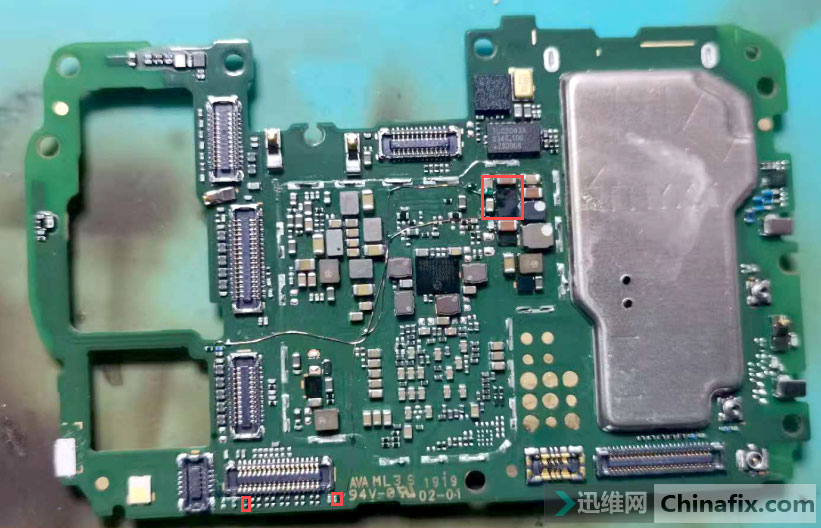

手机是摔的，观察了一下主板轻微变形。更换显示屏测试后故障依旧，说明是主板导致。

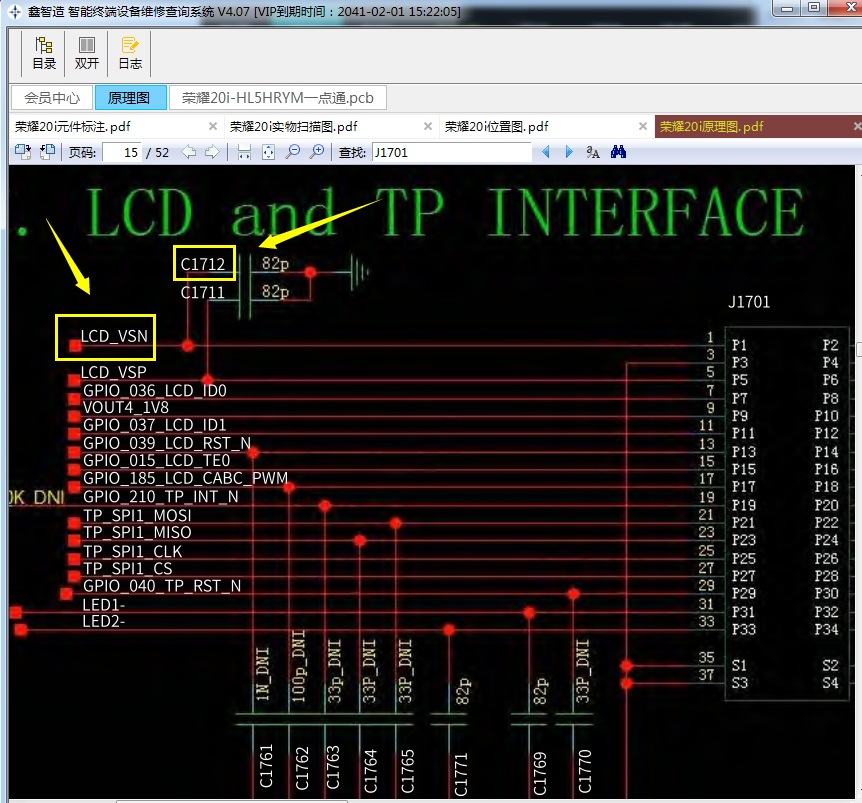

用万用表测试显示座阻值，测到1脚时为OL，查找了一下图纸，发现是显示回路LCD_VSN，在附近的电容C1712上测量阻值依然是OL，说明从显示IC到显示座附近彻底断线了。拆开屏蔽罩，在显示IC附近的电容C1713上测试，阻值正常。从C1713飞线到C1712，再测量座子1脚阻值恢复正常。装屏测试故障依然存在。

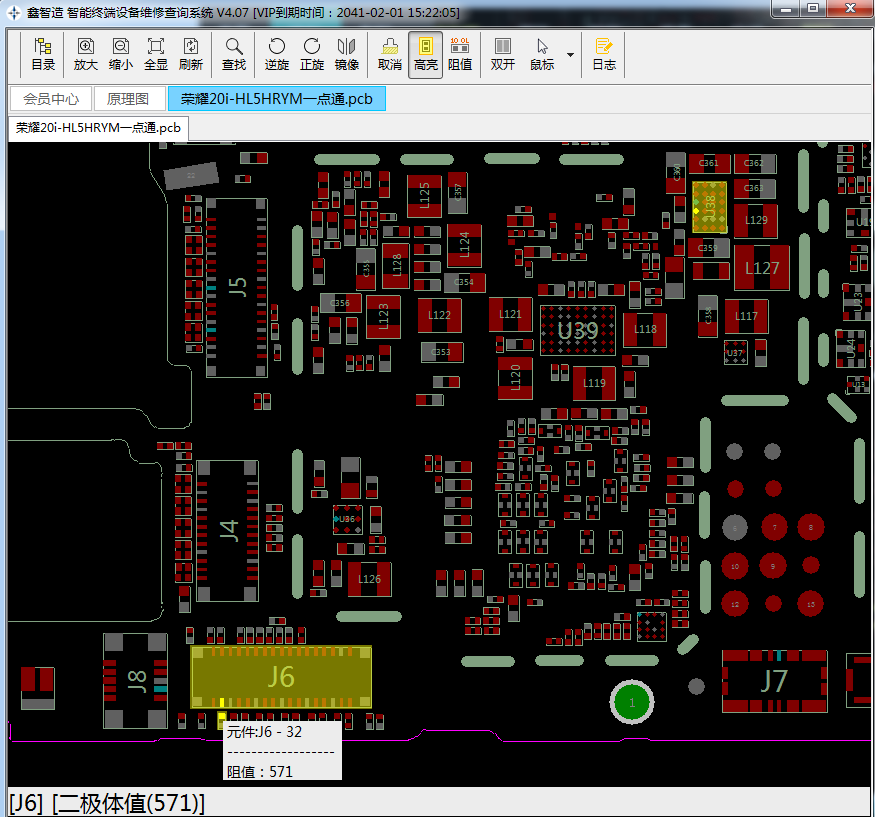

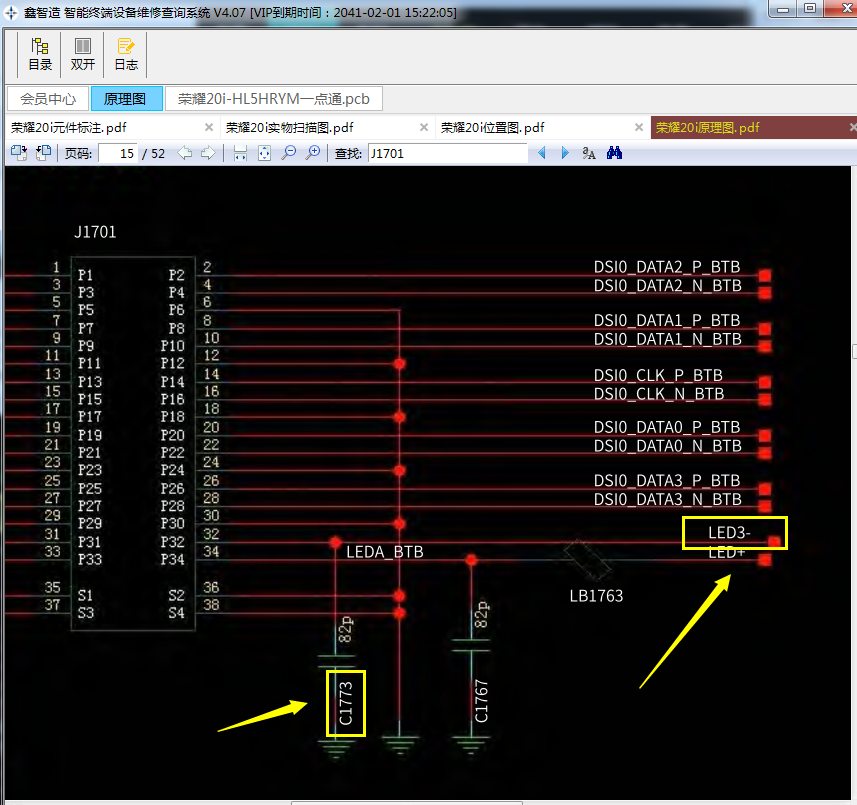

继续测量座子阻值，测量到32脚时发现为OL，在附近的电容C1773上测量阻值依然为OL，查找图纸发现条线路为背光回路LED3-。点位图上看这条线直接通到显示芯片U1701的32脚，拆下显示IC，从显示座下的电容C1773飞线到显示IC的32脚，再装回显示IC。

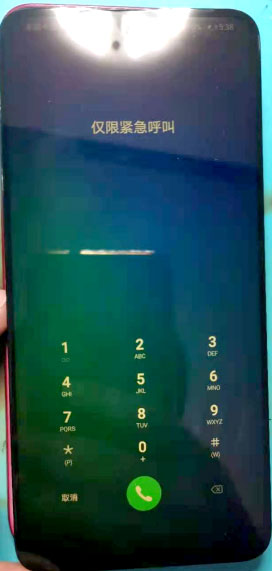

装屏测试，手机开机恢复正常。
本案例由迅维学员原创分享！
