iPhoneX手机外放听筒都没声音维修

手机维修资料 admin 2021-11-22 83 次浏览 0个评论

【机器型号】iPhoneX

【故障现象】手机外放听筒都没声音

  收到一iPhoneX故障机,手机外放听筒都没声音,外屏碎。

  首先,外放听筒无声这个是故障的本质。那么导致故障的原因是什么呢?客户描述写得很清楚,外屏碎,根据这一点,我们重新组织一下语言。因为手机重摔,导致屏幕外屏碎裂,出现外放听筒无声的故障。

iPhoneX手机外放听筒都没声音维修 图1

  第一步、排除外配,经过更换听筒,发现故障依旧,所以故障一定在主板上面。

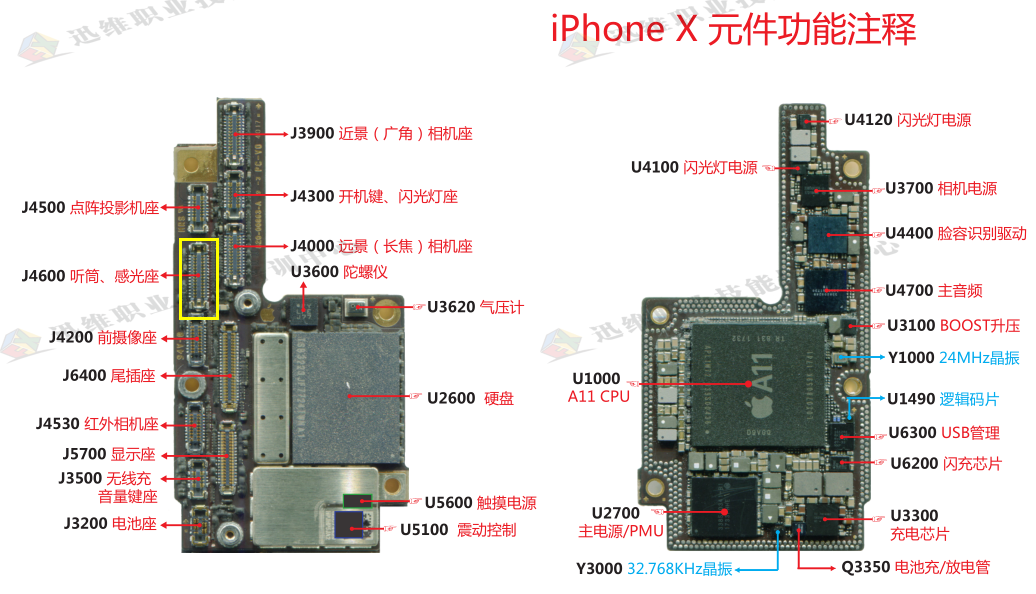

  第二步、打开我们的修机神器鑫智造,找到我们的苹果X的元件标注图。

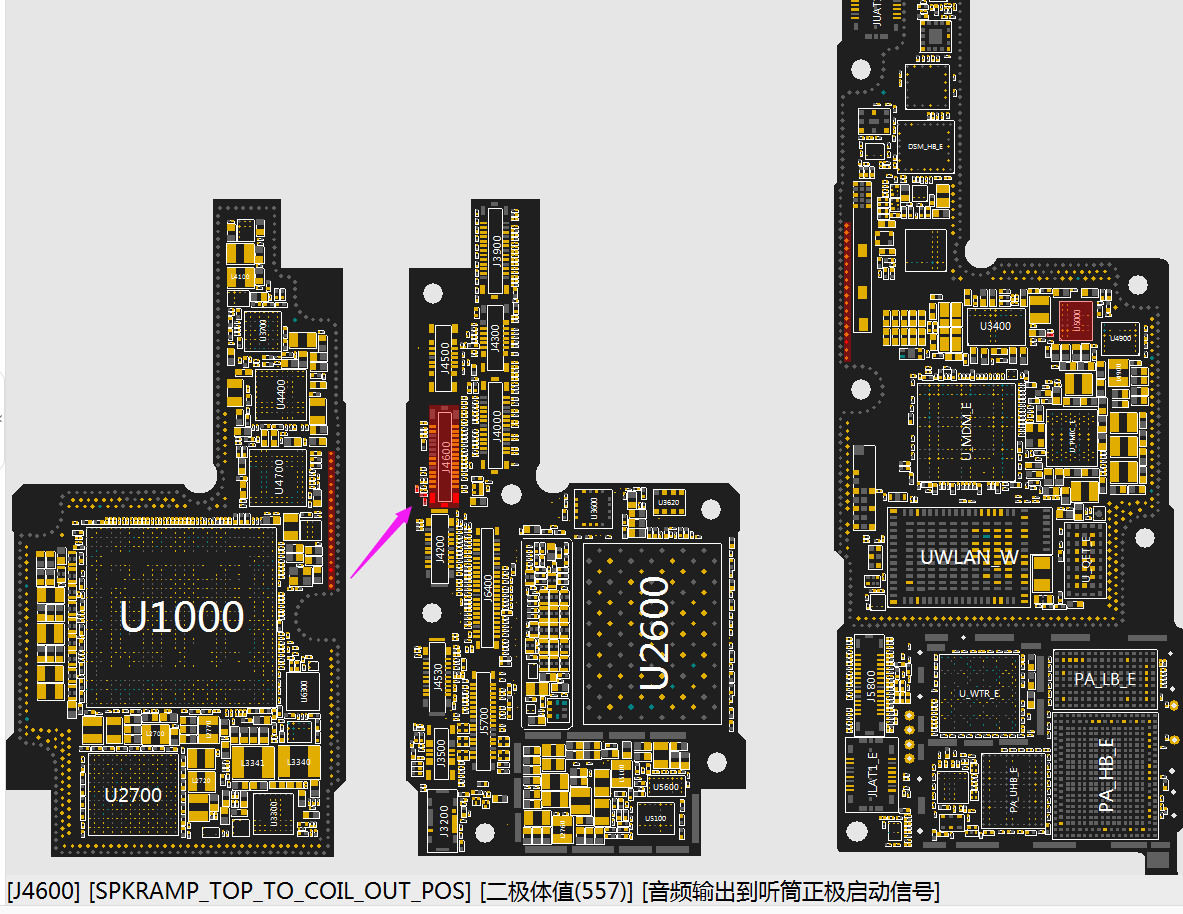

iPhoneX手机外放听筒都没声音维修 图2

  在我们的上层A面找到与听筒相关的连接座子,并对座子的脚位进行测量。测量发现,听筒座子到听筒功放芯片阻值无穷大,也就是该线路断线。

iPhoneX手机外放听筒都没声音维修 图3

  因为机器是重摔导致的故障,苹果X又是双层主板,首先怀疑故障的原因是因为重摔导致上层与中框焊点虚焊或掉点。我们需要对上层进行分离,分离之后再次测量座子到中框,中框到功放芯片的线路,确定两端线路正常。

  至此,该案例的维修思路就豁然开朗了。我们只需要对虚焊掉点的焊点进行补点加焊,重新贴合主板就完美修复了。

本案例由迅维技术组(赖工)提供
